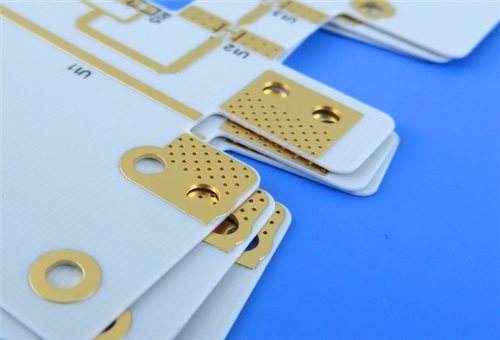

Этот печатный диск представляет собой двухслойную жесткую высокочастотную плату, изготовленную с использованием диэлектрического ламината RO4835 Rogers, предназначенного для экономически эффективных,приложения для высокостабильных радиочастотных и микроволновых цепейОн имеет погруженную золотое покрытие поверхности, черный шелкоплот только с верхней стороны (без нижнего шелкоплотного покрытия) и полностью без сварной маски двустороннюю структуру.Для обеспечения постоянного качества сварки все пакеты для сварки хранятся свободными от шелкопряда.
Спецификация ПКБ
| Параметры |
Спецификация |
| Базовый материал |
Rogers RO4835 высокочастотный углеводородный ламинат |
| Количество слоев |
2 слоя жестких ПХБ |
| Размеры доски |
45 мм × 83,69 мм (1 шт.), допустимость размеров: ±0,15 мм |
| Минимальные следы / пространство |
5 мл / 6 мл |
| Минимальный размер механического отверстия |
0.2 мм |
| По типу |
Используются только проходные каналы, без слепых или погребенных каналов |
| Толщина готовой доски |
0.6 мм |
| Внешний слой Медь |
1 унция (1,4 миллилитра) для всех слоев меди |
| через толщину покрытия |
20 мкм |
| Поверхностная отделка |
Золото погружения |
| Шелковый слой |
Сверху черный шелкоплот, без нижнего шелкоплот и без шелкоплотного покрытия на сварных подушках |
| Условие сварной маски |
Дизайн без двусторонней паяльной маски |
| Испытание качества |
100% полное электрическое испытание, проведенное до поставки |
Структура набора слоев ПХБ
| Имя слоя |
Спецификация |
| Медный слой 1 (верхний слой) |
Толщина металла 35 мкм |
| Диэлектрическое ядро |
Rogers RO4835 высокочастотный углеводородный субстрат толщиной 0,508 мм |
| Медный слой 2 (нижний слой) |
Толщина металла 35 мкм |
Изображения и стандарты качества
Формат изображения: изготовлен с использованием стандартных файлов Gerber RS-274-X для обеспечения точной схемы схемы и полной совместимости производства.
Стандарт качества: строго производится и проверяется в соответствии со стандартами IPC-класса 2, чтобы гарантировать стабильную производительность и долговечность для промышленного и коммерческого использования.
Покрытие услуг: доступны глобальные услуги доставки для обеспечения стабильного и надежного снабжения продуктами для проектов высокочастотных печатных плат по всему миру.

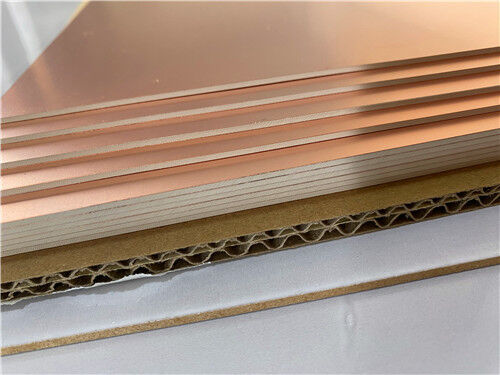

RO4835 Обзор материалов
Rogers RO4835 представляет собой высокочастотный ламинат на основе углеводородов с превосходной стабильностью при высоких температурах и устойчивостью к окислению по сравнению с обычными терморегулируемыми микроволновыми субстратами.Он демонстрирует высоко согласованные электрические и механические свойства с классическимRO4350Bполностью совместимы с стандартными процессами изготовления FR-4,материал упрощает производственные процессы и повышает эффективность производстваОснащенный запатентованной LoPro обратной обработки меди фольги Роджерса, RO4835 достигает сверхнизких потерь вставки, что делает его идеальным решением для высокоточных, чувствительных к потерям RF схемы.
Основные характеристики производительности материала
Соответствие стандартам: Соответствие стандартам RoHS UL 94 V-0 и IPC-4103, материал обеспечивает безопасную, стандартизированную и надежную производительность для коммерческих,промышленные и автомобильные электронные приложения.
Низкая и стабильная высокочастотная потеря: поддерживает стабильный DK 3,48±0,05 и сверхнизкий DF 0,0037 на 10 ГГц, минимизируя ослабление и искажение сигнала для обеспечения точности,стабильная высокочастотная передача сигнала.
Высокая теплостойкость: с Tg более 280°C материал отличается отличной теплостойкостью,устойчивый к деградации конструкции и производительности при высокотемпературной обработке и эксплуатации для продления срока службы.
Контролируемая производительность теплового расширения: оптимизированные параметры CTE уменьшают тепловое расширение и деформацию во время цикла температуры,сохранение структурной целостности и улучшение общей надежности ПКБ в переменной тепловой среде.
Отличная устойчивость к окислению и совместимость с процессом: он предлагает большую устойчивость к окислению и полную совместимость с процессом без свинца, предотвращая пузыря и деламинирование, чтобы обеспечить стабильную,массовое производство с высокой доходностью.
Точная диэлектрическая толерантность и структурная стабильность: узкая толерантность DK поддерживает точное управление импедансом и сопоставление сигналов для высокочастотных конструкций.в то время как низкая расширение оси Z стабилизирует покрытые виасы для постоянного качества изготовления.
Экономически эффективная всеобъемлющая производительность: интегрирование надежной высокочастотной производительности, стабильных механических свойств и хорошей производительности,RO4835 - это дорогостоящая высокопроизводительная подложка, идеальная для серийного производства автомобильных радаров., микроволновые и радиочастотные устройства.
Типичные сценарии применения
Используя его низкую высокочастотную диэлектрическую потерю, выдающуюся тепловую стабильность, превосходную устойчивость к окислению и экономически эффективную обработку,ПХБ, построенные из ламината Rogers RO4835, широко применяются в высокопроизводительных радиочастотных и микроволновых системах для различных промышленных и коммерческих сценариев:
- Автомобильные радиолокационные системы и высокоточные детекторы
- Оборудование для микроволновой связи точка-точка
- Модули высокочастотных усилителей мощности
- Радарные системы фазового массива
- Высокопроизводительные функциональные компоненты радиочастот
