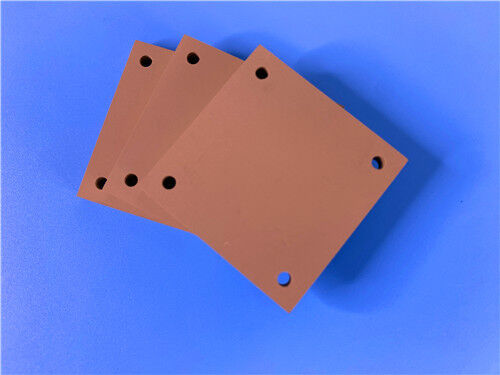

В этой специальной однослойной жесткой высокочастотной печатной плате используетсяРоджерс ТММ10термореактивный микроволновый композитный ламинат, сочетающий в себе преимущества керамических и политетрафторэтиленовых подложек с улучшенной технологичностью. Он имеет конструкцию без паяльной маски и шелкографии с отделкой поверхности OSP. Все устройства перед поставкой проходят 100% электрические испытания, чтобы гарантировать надежную структурную целостность и стабильные радиочастотные и микроволновые характеристики для прецизионных высокочастотных приложений.
Характеристики печатной платы
| Параметр Элемент |
Спецификация |
| Базовый материал |
Термореактивный композитный ламинат Rogers TMM10 для микроволновой печи |
| Конфигурация слоев |
Односторонняя жесткая структура печатной платы |
| Размер платы |
99,05 мм × 56,9 мм (1 шт.), допуск на размер: ±0,15 мм. |
| Минимальный след/пространство |
4 мила / 5 милов |
| Минимальный диаметр механического отверстия |
0,35 мм |
| Через тип |
Чисто сквозное отверстие, без глухих переходов |
| Толщина готовой доски |
1,6 мм |
| Внешний вес меди |
Внешний медный слой толщиной 1 унцию (1,4 мила) |
| Через толщину покрытия |
20 мкм |
| Отделка поверхности |
OSP (органический консервант для пайки) |
| Слой шелкографии |
без шелкографии |
| Слой паяльной маски |
Без паяльной маски |
| Проверка качества |
Перед поставкой выполняются 100% полные электрические испытания. |
Структура стека слоев печатной платы
| Определение слоя |
Техническая спецификация |
| Верхний медный слой |
Толщина готовой меди 35 мкм |
| Подложка с диэлектрическим сердечником |
Сердечник Rogers TMM10, толщина 1,524 мм (60 мил) |
Соответствие иллюстраций и качества
Формат изображения: Изготовлено с использованием стандартных данных Gerber RS-274-X для точного нанесения рисунка и универсальной совместимости с технологическими процессами.
Соответствие качеству: Полное соответствие критериям IPC-класса 2 для обеспечения стабильных электрических характеристик и структурной надежности.
Глобальные возможности поставок: поддержка поставок по всему миру для обслуживания глобальных приложений высокочастотных печатных плат.
Профиль материала Rogers TMM10
Rogers TMM10 — это высокоэффективный термореактивный композитный диэлектрический ламинат, изготовленный для микроволновой обработки. Он объединяет превосходные характеристики традиционных подложек из ПТФЭ и керамики, устраняя при этом присущие механические ограничения и сложные рабочие процессы обработки обычных высокочастотных материалов. Этот материал обеспечивает исключительную электрическую стабильность, надежную механическую прочность и простоту изготовления, что делает его идеальным для разнообразных высокоточных конструкций микроволновых схем.
Преимущества материала
Превосходная механическая стабильность: противостоит ползучести и хладотекучеству при постоянных рабочих нагрузках, сохраняя точную геометрию схемы и стабильные высокочастотные характеристики в течение длительного времени.
Отличная химическая совместимость: переносит стандартные химикаты для обработки печатных плат, сводя к минимуму повреждение подложки и оптимизируя выход продукции и стабильность качества.
Упрощенный процесс нанесения покрытия: исключает предварительную обработку натанатом натрия для химического нанесения покрытия, что упрощает производство и снижает производственные затраты.
Высокая надежность соединения проводов. Стабильная структура термореактивной смолы обеспечивает надежную возможность соединения проводов для высокоточной упаковки.
Типичные области применения
Сочетая в себе высокую диэлектрическую проницаемость, сверхнизкие высокочастотные потери, тепловое расширение меди и превосходную технологическую адаптируемость, печатные платы на основе Rogers TMM10 широко применяются в высокоточных микроволновых и спутниковых системах связи:
- Высокоточное оборудование для тестирования полупроводниковых чипов
- Компоненты диэлектрического поляризатора микроволнового излучения
- Модули системы спутниковой связи
- GPS-антенны, патч-антенны и высокочастотные антенные системы
