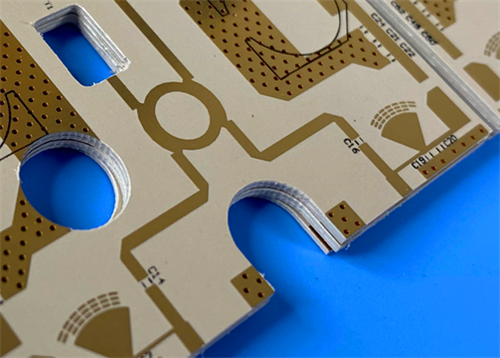

20mil DiClad 527 высокочастотный ПТФЕ ПКБ двусторонний

Этот специальный двухслойный жесткий высокочастотный ПКБ использует RogersДиКлад 527Подложка из PTFE, усиленная стекловолокном, предназначенная для высокоточных, низкоубыточных RF и микроволновых схем.черный шелковой экран на верхнем слое, без нижнего шелкопряда и двусторонней структуры без паяльной маски.

Спецификация ПКБ

Структура набора слоев ПХБ

Изображения и стандарты качества

Формат рисунка: Производственные файлы поставляются в стандартном формате Gerber RS-274-X, универсальной отраслевой спецификации, которая гарантирует точное моделирование цепей и полную совместимость производства.

Стандарт качества: Каждая печатная пластина соответствует стандартам надежности IPC-класса 2, обеспечивающим требования к производительности и долговечности для коммерческих и промышленных электронных приложений.

Покрытие поставок: глобальная доставка и гибкие графики доставки доступны для адаптации к различным графикам проектов, что поддерживает стабильное мировое снабжение.

ДиКлад 527 Обзор материалов

Rogers DiClad 527 представляет собой высокопроизводительный плетённый композитный субстрат из ПТФЕ, усиленный стекловолокном, специально разработанный для производства высокочастотных печатных плат.с точно калиброванным соотношением стекловолокна к ПТФЕ, этот материал обеспечивает стабильную диэлектрическую постоянную и превосходную стабильность измерений по сравнению с традиционными субстратами из ПТФЕ.Его изысканный структурный состав обеспечивает точную регистрацию цепи и постоянную электрическую производительность для передовых высокочастотных схем.

Основные характеристики производительности материала

1. Стабильные диэлектрические свойства с низкими потерями

Он поддерживает стабильную диэлектрическую постоянную в диапазоне от 2,4 до 2,6 как на 1 МГц, так и на 10 ГГц, в сочетании с сверхнизким коэффициентом рассеивания 0,0017 на 10 ГГц,эффективное минимизирование ослабления высокочастотного сигнала и фазовых искажений.

2Надежная тепловая диэлектрическая стабильность

Материал имеет постоянный тепловой коэффициент диэлектрической постоянной при -153 ppm/°C в широком диапазоне температур от -10°C до 140°C,поддержание стабильной диэлектрической производительности в условиях колебаний температуры.

3Отличная структурная стабильность

Его хорошо соответствующий коэффициент теплового расширения обеспечивает сбалансированные характеристики теплового расширения, что значительно снижает тепловое напряжение и структурную деформацию во время температурного цикла,обеспечение исключительной долгосрочной механической надежности.

4Высокая адаптивность к окружающей среде

Благодаря сверхнизкой скорости поглощения влаги 0,03%, материал генерирует незначительные изменения производительности в условиях высокой влажности.при этом его отличная химическая устойчивость позволяет надежно работать в суровых и сложных условиях труда.

Типичные сценарии применения

Поддерживается сверхнизкими высокочастотными потерями, исключительной стабильностью измерений, единообразными электрическими характеристиками и надежной адаптивностью к окружающей среде,ДиКлад 527 ПКБ широко используются в высокоточных радиочастотных и микроволновых системах для различных профессиональных приложений, как указано ниже:

-Радарные сети питания и системы наведения

- Коммерческое оборудование сетей фазового массива

- Антенны базовых станций с низкими потерями и цифровые радиоантенны

- высокопроизводительные радиочастотные фильтры, сцепляющие и модули LNA
