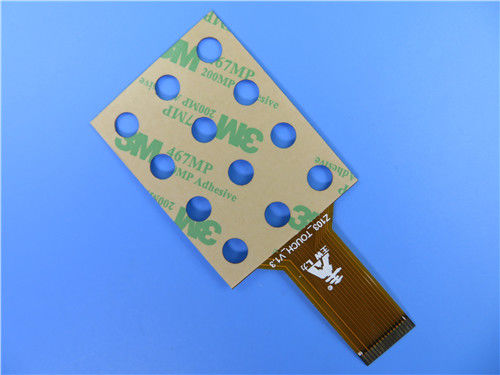

Однослойная гибкая плата с печатным монтажом с лентой 3M и золотом погружения для кнопочных панелей
(FPC выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)
Общее описание
Это тип гибкой напечатанной цепи для применения встречной кнопочной панели. Это однослойное FPC на 0.15mm толстом. Низкопробный ламинат от Shengyi, его изготовлял согласно с класс 2 IPC 6012 используя поставленные данные по Gerber. Укрепление Polyimide приложено на вводя голове.
Параметр и технические спецификации
| Размер гибкого PCB |
64,23 x 35.74mm |
| Количество слоев |
1 |
| Тип доски |
Гибкий PCB |
| Толщина доски |
0.15mm |
| Материал доски |
Polyimide 25µm |
| Поставщик доски материальный |
Shengyi |
| Значение Tg материала доски |
℃ 60 |
| |
| Толщина Cu PTH |
µm ≥20 |
| Внутренние thicknes Cu Iayer |
N/A |
| Поверхностная толщина Cu |
µm 35 |
| |
|
| Цвет Coverlay |
Желтый цвет |
| Номер Coverlay |
2 |
| Толщина Coverlay |
µm 25 |
| Материал укрепления |
Polyimide Stiffner, лента 3M |
| Толщина укрепления |
0.2mm |
| |
|
| Тип чернил Silkscreen |
IJR-4000 MW300 |
| Поставщик Silkscreen |
TAIYO |
| Цвет Silkscreen |
Белый |
| Номер Silkscreen |
1 |
| |
| Слезать тест Coverlay |
Отсутствие peelable |
| Прилипание сказания |
℃ 90 3M отсутствие шелушения после теста MIN. 3 раза |
| |
| Поверхностный финиш |
Золото погружения |
| Толщина никеля/золота |
Au: 0.03µm (MIN.); Ni 2-4µm |
| RoHS требовало |
Да |
| Famability |
94-V0 |
| |
| Термальное ударное испытание |
Пропуск, -25℃±125℃, 1000 циклов. |
| Термальный стресс |
Пропуск, 300±5℃, 10 секунд, 3 цикла. Отсутствие деламинации, отсутствие blistering. |
| Функция |
Тест пропуска 100% электрический |
| Workmanship |
Соответствие с классом 2 IPC-A-600H & IPC-6013C |
Особенности и преимущества
Превосходная гибкость
Уменьшение тома
Сокращение веса
Последовательность собрания
Увеличенная надежность
Припаянный конец может быть всеми
Низкая цена
Непрерывность обработки
Большее обслуживание клиента
Доставка в срок: >98%
Применения
Контактируйте пояс струйного принтера, промышленной доски регулятора температуры контроля мягкой, доски гибкого трубопровода кнопочной панели планшета
Краткое введение FPC
Гибкая плата с печатным монтажом (FPC) названа «мягкая доска». В индустрии, FPC плата с печатным монтажом сделанная гибкого изолируя субстрата (главным образом polyimide или полиэстровая пленка), который имеет много преимуществ что твердые платы с печатным монтажом не имеют. Например, его можно свободно согнуть, обветренный, сложенный. Том электронных продуктов может значительно быть уменьшен путем использование FPC, которое соответствующее для развития электронных продуктов в направлении высокой плотности, миниатюризации и высокой надежности. Поэтому, FPC широко было использовано в космическом, войсках, мобильной телефонной связи, ноутбуке, периферийных устройствах компьютера, PDA, цифровой фотокамере и других полях или продуктах.
FPC также имеет преимущества хорошего тепловыделения, solderability, легкой установки и низкой цены.
Гибкая плата с печатным монтажом имеет один слой, 2 слоя и разнослоистой доску. Основное вещество ламинат polyimide одетый. Этот вид материала имеет сопротивление высокой жары и хорошую сохранность формы. Конечный продукт через отжимать с покрывая фильмом который имеет и механическую защиту и хорошую электрическую изоляцию. Поверхностные и внутренние проводники двухсторонних и разнослоистых плат с печатным монтажом металлизированы для того чтобы осуществить электрическое соединение внутренних и наружных слоев.
Функцию гибкой монтажной платы можно разделить в 4 вида, а именно, водит линию, напечатанную цепь, соединитель и многофункциональную интегрированную систему, который покрывают компьютер, систему периферийного устройства компьютера вспомогательную, электроприбор домочадца потребителя и автомобиль, etc.
