Односторонняя отделка печатной платы Rogers TMM10 толщиной 60 мил OSP

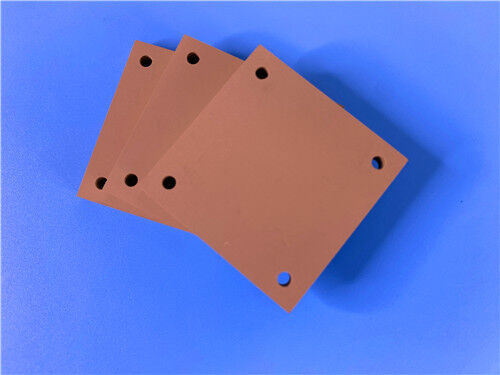

В этой специальной однослойной жесткой высокочастотной печатной плате используетсяРоджерс ТММ10термореактивный микроволновый композитный ламинат, сочетающий в себе преимущества керамических и политетрафторэтиленовых подложек с улучшенной технологичностью. Он имеет конструкцию без паяльной маски и шелкографии с отделкой поверхности OSP. Все устройства перед поставкой проходят 100% электрические испытания, чтобы гарантировать надежную структурную целостность и стабильные радиочастотные и микроволновые характеристики для прецизионных высокочастотных приложений.

Характеристики печатной платы

Структура стека слоев печатной платы

Соответствие иллюстраций и качества

Формат изображения: Изготовлено с использованием стандартных данных Gerber RS-274-X для точного нанесения рисунка и универсальной совместимости с технологическими процессами.

Соответствие качеству: Полное соответствие критериям IPC-класса 2 для обеспечения стабильных электрических характеристик и структурной надежности.

Глобальные возможности поставок: поддержка поставок по всему миру для обслуживания глобальных приложений высокочастотных печатных плат.

Профиль материала Rogers TMM10

Rogers TMM10 — это высокоэффективный термореактивный композитный диэлектрический ламинат, изготовленный для микроволновой обработки. Он объединяет превосходные характеристики традиционных подложек из ПТФЭ и керамики, устраняя при этом присущие механические ограничения и сложные рабочие процессы обработки обычных высокочастотных материалов. Этот материал обеспечивает исключительную электрическую стабильность, надежную механическую прочность и простоту изготовления, что делает его идеальным для разнообразных высокоточных конструкций микроволновых схем.

Преимущества материала

Превосходная механическая стабильность: противостоит ползучести и хладотекучеству при постоянных рабочих нагрузках, сохраняя точную геометрию схемы и стабильные высокочастотные характеристики в течение длительного времени.

Отличная химическая совместимость: переносит стандартные химикаты для обработки печатных плат, сводя к минимуму повреждение подложки и оптимизируя выход продукции и стабильность качества.

Упрощенный процесс нанесения покрытия: исключает предварительную обработку натанатом натрия для химического нанесения покрытия, что упрощает производство и снижает производственные затраты.

Высокая надежность соединения проводов. Стабильная структура термореактивной смолы обеспечивает надежную возможность соединения проводов для высокоточной упаковки.

Типичные области применения

Сочетая в себе высокую диэлектрическую проницаемость, сверхнизкие высокочастотные потери, тепловое расширение меди и превосходную технологическую адаптируемость, печатные платы на основе Rogers TMM10 широко применяются в высокоточных микроволновых и спутниковых системах связи:

• Высокоточное оборудование для тестирования полупроводниковых чипов
• Компоненты диэлектрического поляризатора микроволнового излучения
• Модули системы спутниковой связи
• GPS-антенны, патч-антенны и высокочастотные антенные системы
