Подробная информация о продукте:
Оплата и доставка Условия:
|
| Основное вещество: | Полимиде | Отсчет слоя: | 2 слоя |
|---|---|---|---|
| Толщина Пкб: | 0.2мм | Размер PCB: | 120,18 x 30.28mm |
| Coverlay: | желтый | Silkscreen: | белый |
| Медный вес: | 1ОЗ | Поверхностный финиш: | Золото погружения |
| Высокий свет: | Доска PCB Polyimide 25um гибкая,доска PCB 0.2mm гибкая |
||

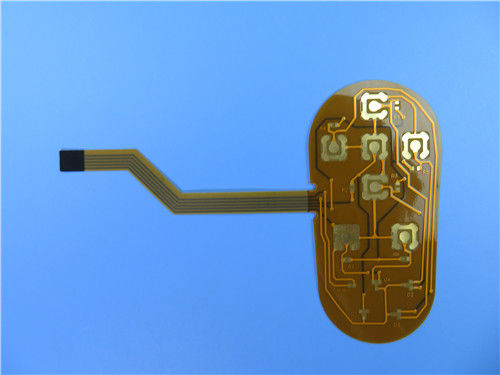

Цепь FPC 2 слоев гибкая напечатанная построенная на Polyimide с укреплением PI и золотом погружения для емкостного экрана касания
(Гибкие печатные схемы выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)
Общее описание
Это тип гибкой напечатанной цепи для применения кнопочной панели. 2 слоя FPC на 0.2mm толстом. Низкопробный ламинат от ITEQ, его изготовлял согласно с класс 2 IPC 6012 используя поставленные данные по Gerber. Укрепление Polyimide приложено на вводя части.
Параметр и технические спецификации
| Размер гибкого PCB | 120,18 x 30.28mm |
| Количество слоев | 2 |
| Тип доски | Гибкий PCB |
| Толщина доски | 0.20mm |
| Материал доски | Polyimide 25µm |
| Поставщик доски материальный | ITEQ |
| Значение Tg материала доски | 60℃ |
| Толщина Cu PTH | µm ≥20 |
| Внутренние thicknes Cu Iayer | N/A |
| Поверхностная толщина Cu | µm 35 |
| Цвет Coverlay | Желтый цвет |
| Номер Coverlay | 2 |
| Толщина Coverlay | µm 25 |
| Материал укрепления | Polyimide |
| Толщина укрепления | 0.2mm |
| Тип чернил Silkscreen | IJR-4000 MW300 |
| Поставщик Silkscreen | TAIYO |
| Цвет Silkscreen | Белый |
| Номер Silkscreen | 1 |
| Слезать тест Coverlay | Отсутствие peelable |
| Прилипание сказания | 3M 90℃ отсутствие шелушения после теста MIN. 3 раза |
| Поверхностный финиш | Золото погружения |
| Толщина никеля/золота | Au: 0.03µm (MIN.); Ni 2-4µm |
| RoHS требовало | Да |
| Famability | 94-V0 |
| Термальное ударное испытание | Пропуск, -25℃±125℃, 1000 циклов. |
| Термальный стресс | Пропуск, 300±5℃, 10 секунд, 3 цикла. Отсутствие деламинации, отсутствие blistering. |
| Функция | Тест пропуска 100% электрический |
| Workmanship | Соответствие с классом 2 IPC-A-600H & IPC-6013C |
Особенности и преимущества
Превосходная гибкость
Уменьшение тома
Сокращение веса
Последовательность собрания
Увеличенная надежность
Припаянный конец может быть всеми
Низкая цена
Непрерывность обработки
Небольшое количество, прототипы и продукция предложения.
Дверь DDU к пересылке двери с конкурсной грузя ценой.
Применения
Емкостные экран касания/панель, промышленный interphone контроля, доска электростатического браслета потребителя мягкая
Компоненты гибкой цепи
Гибкая цепь состоит из медной фольги, диэлектрического substrate+ coverlay и слипчивого.
Медная фольга доступна в 2 разных видах меди: Медь ED и медь РА.
Медь ED electro-депозированная (ED) медная произведенная фольга тем же самым способом, что медная фольга используемая для твердых плат с печатным монтажом. Это также значит что «обработана» медь, т.е., она имеет немножко грубую поверхность на одной стороне, которая обеспечивает лучшее прилипание когда медная фольга скреплена к основному веществу.
Медь РА свернутая и обожженная медная фольга произведенная от электролитически депозированной меди катода, которая расплавлена и брошена в слитки. Слитки первые горячекатаные к некоторому размеру и филированные на всех поверхностях. Медь после этого и обожжена, до тех пор пока пожеланная толщина не получена.
Медная фольга доступна в толщине μm 12, 18, 35 и 70.
Больше всего общее доступное для диэлектрического субстрата и coverlay фильмы polyimide. Этот материал можно также использовать как coverlay. Polyimide наиболее хорошо одет для гибких цепей из-за своих характеристик как указано ниже:
1. Высокотемпературное сопротивление позволяет припаять деятельность без повреждать гибкие цепи
Polyimide доступен в толщинах μm 12,5, 20, 25 и 50.
Низкопробные ламинаты для твердых плат с печатным монтажом медные фольги прокатанные вместе с основными веществами, слипчивый приходить от материала prepreg во время слоения. Противоположность к этому гибкая цепь где слоение медной фольги к материалу фильма достигано посредством слипчивой системы. Необходимо различить между 2 основными системами слипчивых, а именно термопластиковых и thermoset прилипателей. Выбор продиктован отчасти обработкой, и отчасти применением законченной гибкой цепи.
