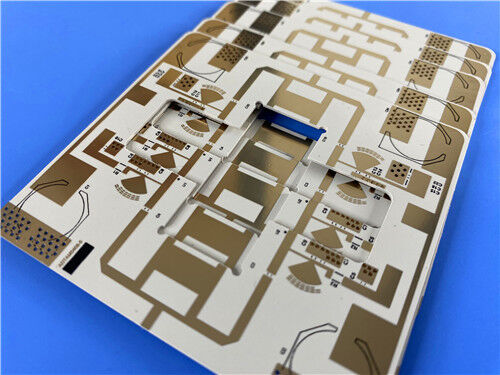

2-слойный жесткий радиочастотный печатный лист Rogers RO3006 представляет собой высокопроизводительную керамическую плату из ПТФЕ, предназначенную для коммерческих микроволновых и высокочастотных радиочастотных приложений.Изготовлено из подлинного диэлектрического субстрата Роджерса RO3006 и 1 унции наружных медных слоев, этот сверхтонкий 0,25мм ПКБ использует надежную поверхность OSP и строго соответствует стандартам качества IPC-класса-2.обеспечивает стабильную диэлектрическую производительность, низкое тепловое расширение и постоянная механическая надежность. широко используется в автомобильных радарах, спутниковом позиционировании и системах сотовой связи,мы принимаем глобальные файлы Gerber RS-274-X для производства индивидуальных печатных плат и предлагаем профессиональную техническую поддержку и услуги доставки по всему миру.
Что такое Роджерс RO3006?

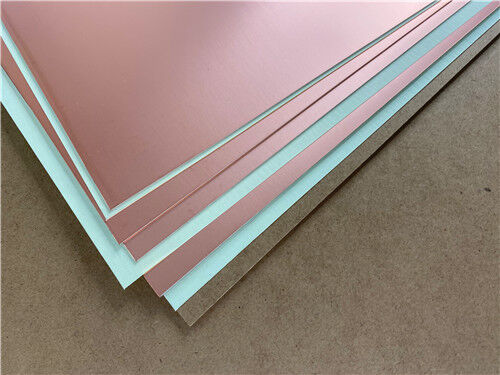

Rogers RO3006 представляет собой премиальный керамически наполненный композитный ламинат PTFE, предназначенный для коммерческого производства микроволновых и радиочастотных печатных плат.Этот высокочастотный субстрат обеспечивает исключительную электрическую и механическую стабильность в условиях переменной температуры., устраняя изменение шага Dk, характерное для традиционных стеклянных материалов из ПТФЭ при комнатной температуре.предсказуемая высокочастотная производительность сигнала для различных конструкций радиочастотных и микроволновых цепей.
Благодаря низким диэлектрическим потерям, отличной теплостойкости и сверхнизкой влагопоглощению, Rogers RO3006 обеспечивает долгосрочную стабильную работу высокочастотных печатных пластин.Его единообразные механические свойства и низкое тепловое расширение в плоскости поддерживают высокоточную сборку SMT и многослойные гибридные конструкции печатных плат, служит экономически эффективным, высоко надежным решением для массового коммерческого производства радиочастотных устройств.
Основные характеристики Rogers RO3006
Подложка Rogers RO3006 обладает стабильными диэлектрическими параметрами, надежной тепловой стабильностью и превосходной последовательностью измерений.полностью отвечает требованиям к точности производительности коммерческих высокочастотных радиочастотных и микроволновых ПКБ-систем:
Стабильная диэлектрическая постоянная (Dk): 6,15±0,15 при 10 ГГц/23°C, поддерживающая высокопостоянный контроль импеданса и точность передачи сигнала для высокочастотных цепей
Низкий фактор рассеивания (Df): ультранизкий контакт потери 0,002 при 10 ГГц/23 °C, минимизирующий ослабление высокочастотного сигнала и улучшающий эффективность передачи микроволновых сигналов
Отличная термостойкость: высокая температура разложения Td> 500°C, обеспечивающая исключительную тепловую стабильность и конструктивную безопасность при длительной эксплуатации при высоких температурах
Эффективная теплопроводность: теплопроводность 0,79 W/mK, эффективно рассеивая тепло в цепи и избегая снижения производительности, вызванного накоплением тепла
Ультранизкая влагопоглощение: чрезвычайно низкая скорость поглощения влаги 0,02%, предотвращая смещение электрических параметров в влажной среде
Низкий коэффициент теплового расширения: по оси X и оси Y CTE 17 ppm/°C, по оси Z CTE 24 ppm/°C (-55°C - 288°C), характеризующийся устойчивостью к расширению, совпадающей с медью, для повышения стабильности измерений
Преимущества производительности ПКБ Rogers RO3006
Единообразные и универсальные механические свойства: характеризуются последовательными механическими характеристиками с конфигурируемыми диэлектрическими константами,идеально подходит для многослойных конструкций ПКБ и многослойного эпоксидного стеклагибридная платаСтруктуры, значительно улучшающие гибкость проектирования
Тепловое расширение с использованием меди: низкий коэффициент расширения в плоскости эффективно соответствует свойствам медной фольги,улучшение надежности сборки поверхностного монтажа и предотвращение сбоя сварного соединения, вызванного температурным циклом
Высокая адаптация к температуре: стабильная электрическая и размерная производительность при колебаниях температуры, идеально подходит для высокочастотных коммуникаций и радиолокационного оборудования, чувствительного к температуре
Экономично эффективное массовое производство: поддерживает объемные производственные процессы со стабильными ценами на материалы,балансирование высокочастотных характеристик и затрат на производство для коммерческого производства серий RF-продуктов
Ключевые спецификации конструкции ПКБ
| Параметры |
Спецификация |
| Базовый материал |
Rogers RO3006 Керамический высокочастотный субстрат из ПТФЭ |
| Количество слоев |
2 слоя (двусторонняя жесткая структура ПКБ) |
| Размеры доски |
430,66 мм × 28,01 мм (1 шт.) |
| Минимальное количество следов/пространства |
5/7 миллиметров, поддерживающие тонколинейную высокочастотную схему с высокой точностью |
| Минимальный размер отверстия |
0.25 мм, позволяющий ультракомпактную компоновку компонентов и плотное обработку отверстий |
| С помощью дизайна |
Нет слепых проводов, чистая структура с отверстиями для стабильной электрической производительности |
| Толщина готовой доски |
0.25мм сверхтонкая конструкция для применения миниатюрных RF устройств |
| Оконченный вес меди |
1 унция (1,4 миллиметра) наружных слоев меди для стабильной передачи высокочастотного сигнала |
| через толщину покрытия |
20 мкм через толщину покрытия для надежной проводимости и долгосрочной стабильности |
| Поверхностная отделка |
OSP (органический консервант для сварки), предлагающий отличную сварку и недорогую защиту поверхности |
| Шелковый экран |
Черный шелкоплот сверху, без нижнего шелкоплот для прозрачной маркировки компонентов |
| Маска для сварки |
Без верхней и нижней масок для сварки для беспрепятственного рассеивания тепла и производительности цепи |
| Стандарт испытаний качества |
100% электрическое испытание, проведенное до отгрузки для устранения дефектов цепей |
2-слойная Rogers RO3006 ПХБ-накопительная структура
Этот сверхтонкий двухслойный жесткий ПКБ-набор имеет подлинное керамическое ПТФЕ Rogers RO3006 и высокопроводящие медные слои.Компактная структура с низкими потерями обеспечивает исключительную электрическую стабильность и однородность измерений, идеально соответствующие требованиям проектирования миниатюрных коммерческих высокочастотных радиочастотных ПКБ.
| Последовательность слоев |
Спецификация материала |
Толщина |
Основная функция |
| Внешний слой 1 (верхний) |
Проводящая медная фольга |
35 мкм |
Высокочастотная передача радиочастотного сигнала и слой сварки компонентов SMT |
| Диэлектрический слой ядра |
Rogers RO3006 ПТФЭ-субстрат, наполненный керамикой |
5 миллиметров (0,127 мм) |
Диэлектрическая изоляция с низкими потерями, сверхстабильная производительность Dk и отличная тепловая стабильность для высокочастотных цепей |
| Внешний слой 2 (нижний) |
Проводящая медная фольга |
35 мкм |
Склад передачи вспомогательной цепи для обеспечения общего структурного баланса и стабильности |
Статистика PCB-схемы и компонентов
| Параметры |
Специфическая стоимость |
| Компоненты |
20 |
| Общее количество подушек |
24 |
| Проходные подушки |
13 |
| Верхние SMT Pads |
11 |
| Нижняя SMT подкладка |
0 |
| Виа |
34 |
| Сети |
2 |
Принятый формат рисунка:Мы поддерживаем стандартные файлы Gerber RS-274-X для индивидуального производства пластинки Rogers RO3006, обеспечивая точное производство и эффективное техническое сотрудничество с глобальными клиентами.
Стандарт качества:Все специальные высокочастотные печатные платы Rogers RO3006 изготавливаются и проверяются в соответствии с промышленными стандартами IPC-класса-2, обеспечивая стабильное качество партии, высокую точность и долгосрочную надежность работы.
Глобальная служба:Мы предоставляем мировую котировку, профессиональную техническую поддержку и глобальную доставку для всех заказов на высокочастотные печатные платы Rogers RO3006.
Типичные сценарии применения
- Приложения для автомобильных радаров
- Глобальные спутниковые антенны позиционирования
- Сотовые телекоммуникационные системы - усилители мощности и антенны
- Антенны для беспроводной связи
- Спутники прямого вещания
- Дата-ссылка на кабельных системах
- Дистанционные счетчики
- Мощные задние самолеты
Подводя итог, двухслойный жесткий ПКБ Rogers RO3006 с керамической подложкой PTFE обеспечивает отличную производительность с низкими потерями, высокую размерную стабильность и экономическую производительность.Это идеальное решение для высокочастотных радиочастотных печатных плат для автомобильных радаров, спутниковой связи и беспроводных микроволновых устройств.
