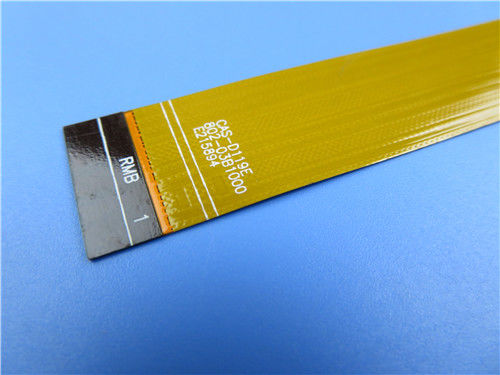

Удваивает доска PCB слоя 0.25mm гибкая с укреплением Polyimide

Dual Layer 0.25mm Flexible PCB Board With Polyimide Stiffener
Dual Layer 0.25mm Flexible PCB Board With Polyimide Stiffener Dual Layer 0.25mm Flexible PCB Board With Polyimide Stiffener Dual Layer 0.25mm Flexible PCB Board With Polyimide Stiffener Dual Layer 0.25mm Flexible PCB Board With Polyimide Stiffener Dual Layer 0.25mm Flexible PCB Board With Polyimide Stiffener Dual Layer 0.25mm Flexible PCB Board With Polyimide Stiffener

Большие изображения :  Удваивает доска PCB слоя 0.25mm гибкая с укреплением Polyimide

Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: Bicheng
Сертификация: UL, ISO9001, IATF16949
Номер модели: BIC-285.V1.0
Оплата и доставка Условия:
Количество мин заказа: 1pcs
Цена: USD9.99-99.99
Упаковывая детали: Вакуум bags+Cartons
Время доставки: 8-9 рабочих дней
Условия оплаты: T/T
Поставка способности: 5000pcs в месяц
Подробное описание продукта
Основное вещество: Полимиде Отсчет слоя: 2 слоя
Толщина Пкб: 0.25мм Размер PCB: 130,18 x 20.5mm
Coverlay: желтый Silkscreen: белый
Медный вес: 1ОЗ Поверхностный финиш: Золото погружения
Высокий свет:

Доска PCB двойного слоя гибкая

,

доска PCB 0.25mm гибкая

,

PCB слоя 0.25mm двойной

Плата с печатным монтажом двойного слоя гибкая на Polyimide с желтой маской и укреплении PI для тонкопленочного переключателя

(Гибкие печатные схемы выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)

Общее описание

Это тип гибкой напечатанной цепи для применения доступа Controlled. 2 слоя FPC на 0.25mm толстом. Низкопробный ламинат от ITEQ, его изготовлял согласно с класс 2 IPC 6012 используя поставленные данные по Gerber. Укрепление Polyimide приложено на вводя части.

Параметр и технические спецификации

Размер гибкого PCB 130,18 x 20.5mm
Количество слоев 2
Тип доски Гибкий PCB
Толщина доски 0.25mm
Материал доски Μm Polyimide 50
Поставщик доски материальный ITEQ
Значение Tg материала доски 60℃
Толщина Cu PTH µm ≥20
Внутренние thicknes Cu Iayer N/A
Поверхностная толщина Cu µm 35
Цвет Coverlay Желтый цвет
Номер Coverlay 2
Толщина Coverlay µm 35
Материал укрепления Polyimide
Толщина укрепления 0.2mm
Тип чернил Silkscreen IJR-4000 MW300
Поставщик Silkscreen TAIYO
Цвет Silkscreen Белый
Номер Silkscreen 1
Слезать тест Coverlay Отсутствие peelable
Прилипание сказания 3M 90℃ отсутствие шелушения после теста MIN. 3 раза
Поверхностный финиш Золото погружения
Толщина никеля/золота Au: 0.03µm (MIN.); Ni 2-4µm
RoHS требовало Да
Famability 94-V0
Термальное ударное испытание Пропуск, -25℃±125℃, 1000 циклов.
Термальный стресс Пропуск, 300±5℃, 10 секунд, 3 цикла. Отсутствие деламинации, отсутствие blistering.
Функция Тест пропуска 100% электрический
Workmanship Соответствие с классом 2 IPC-A-600H & IPC-6013C

Удваивает доска PCB слоя 0.25mm гибкая с укреплением Polyimide 0

Удваивает доска PCB слоя 0.25mm гибкая с укреплением Polyimide 1

Особенности и преимущества

Превосходная гибкость

Уменьшение тома

Сокращение веса

Последовательность собрания

Увеличенная надежность

Припаянный конец может быть всеми

Низкая цена

Непрерывность обработки

Заказ небольшого количества принят

Проектирование предотвращает проблемы от происходить в подготовке производства.

Применения

Тонкопленочный переключатель, доска гибкого трубопровода модуля мобильного телефона доски гибкого трубопровода модуля мобильного телефона

Краткое введение FPC

Гибкая плата с печатным монтажом (FPC) названа «мягкая доска». В индустрии, FPC плата с печатным монтажом сделанная гибкого изолируя субстрата (главным образом polyimide или полиэстровая пленка), который имеет много преимуществ что твердые платы с печатным монтажом не имеют. Например, его можно свободно согнуть, обветренный, сложенный. Том электронных продуктов может значительно быть уменьшен путем использование FPC, которое соответствующее для развития электронных продуктов в направлении высокой плотности, миниатюризации и высокой надежности. Поэтому, FPC широко было использовано в космическом, войсках, мобильной телефонной связи, ноутбуке, периферийных устройствах компьютера, PDA, цифровой фотокамере и других полях или продуктах.

FPC также имеет преимущества хорошего тепловыделения, solderability, легкой установки и низкой цены.

Гибкая плата с печатным монтажом имеет один слой, 2 слоя и разнослоистой доску. Основное вещество ламинат polyimide одетый. Этот вид материала имеет сопротивление высокой жары и хорошую сохранность формы. Конечный продукт через отжимать с покрывая фильмом который имеет и механическую защиту и хорошую электрическую изоляцию. Поверхностные и внутренние проводники двухсторонних и разнослоистых плат с печатным монтажом металлизированы для того чтобы осуществить электрическое соединение внутренних и наружных слоев.

Функцию гибкой монтажной платы можно разделить в 4 вида, а именно, водит линию, напечатанную цепь, соединитель и многофункциональную интегрированную систему, который покрывают компьютер, систему периферийного устройства компьютера вспомогательную, электроприбор домочадца потребителя и автомобиль, etc.

Удваивает доска PCB слоя 0.25mm гибкая с укреплением Polyimide 2Удваивает доска PCB слоя 0.25mm гибкая с укреплением Polyimide 3
