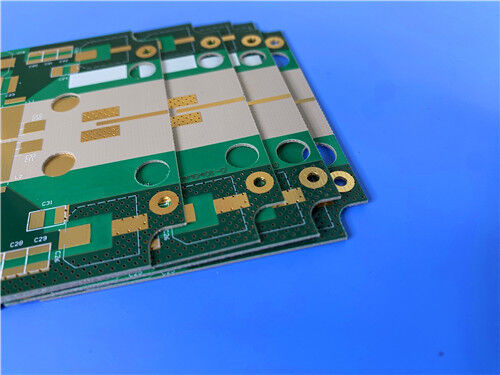

Эта изготовленная на заказ 2-слойная жесткая печатная плата RT/duroid 6202 представляет собой высокопроизводительную микроволновую печатную плату для точных ВЧ и радиолокационных применений. В ней используется низкопотерьный ламинат RT/duroid® 6202 с конечной толщиной 0,6 мм, внешним медным покрытием 1 унция, металлизацией переходных отверстий 20 мкм и покрытием ENIG. Эта компактная плата размером 42,36 мм × 21,9 мм имеет зеленую верхнюю паяльную маску и белую верхнюю шелкографию, изготовлена в соответствии со стандартом IPC-Class-2 и проходит 100% электрические испытания перед отправкой. Благодаря сквозной конструкции и трассировке/зазору 4/7 мил, она обеспечивает стабильные электрические характеристики, низкие потери сигнала и высокую точность размеров для глобальных микроволновых развертываний.
Спецификации печатной платы
Эта 2-слойная жесткая печатная плата RT/duroid 6202 имеет упрощенную и надежную сквозную структуру без глухих или скрытых переходных отверстий, обеспечивая чистую передачу сигнала, низкие помехи и стабильную повторяемость изготовления для микроволновых схем.
| Пункт спецификации |
Подробный параметр |
| Базовый материал |
Высокочастотный микроволновый ламинат Rogers RT/duroid 6202 |
| Конфигурация слоев |
2-слойная жесткая печатная плата |
| Размеры платы |
42,36 мм × 21,9 мм (1 шт.) |
| Минимальная трассировка / зазор |
4/7 мил |
| Минимальный размер отверстия |
0,4 мм |
| Тип переходного отверстия |
Только сквозное, без глухих переходных отверстий |
| Конечная толщина платы |
0,6 мм |
| Вес внешнего медного покрытия |
1 унция (1,4 мил) готовой меди |
| Толщина металлизации переходных отверстий |
20 мкм |
| Обработка поверхности |
ENIG (химическое никелирование с погружением в золото) |
| Шелкография |
Верх: Белый; Низ: Нет |
| Паяльная маска |
Верх: Зеленый; Низ: Нет |
| Предварительное тестирование перед отправкой |
100% полное электрическое тестирование |
2-слойная структура стека печатной платы-Структура
Симметричная 2-слойная структура стека уравновешивает внутренние механические напряжения и обеспечивает сверхстабильную высокочастотную передачу сигнала, устраняя структурные деформации и дрейф частоты во время работы.
| Структура слоя |
Материал и толщина |
| Верхний медный слой |
35 мкм проводящей медной фольги |
| Диэлектрический сердечник |
20 мил высокочастотный материал для печатных плат RT/duroid® 6202 |
| Нижний медный слой |
35 мкм проводящей медной фольги |
Статистика печатной платы
Эта высокочастотная печатная плата имеет компактную и оптимизированную компоновку, разработанную для миниатюризации микроволновых схем, обеспечивая стабильные электрические характеристики с упрощенным распределением схемы.
| Статистический элемент |
Количество / Формат |
| Общее количество компонентов |
13 |
| Общее количество контактных площадок |
20 |
| Контактные площадки сквозных отверстий |
11 |
| Верхние контактные площадки SMT |
9 |
| Нижние контактные площадки SMT |
0 |
| Переходные отверстия |
6 |
| Сети |
2 |

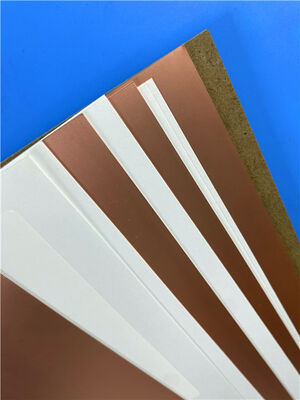

Введение материала RT/duroid 6202
Rogers RT/duroid 6202 — это высокопроизводительный низкопотерьный микроволновый ламинат, армированный ограниченным стекловолокном, специально разработанный для сложных микроволновых и ВЧ-структур. Он сочетает в себе исключительную электрическую стабильность и надежную механическую жесткость, отличаясь сверхточной стабильностью размеров от 0,05 до 0,07 мил/дюйм. Это свойство низкого усадки эффективно исключает процедуры двойного травления, поддерживая высокоточную изготовление печатных плат с жесткими допусками на позиционирование для передовых высокочастотных применений.
СердечникМатериал Преимущества
Эта 2-слойная печатная плата RT/duroid 6202 предоставляет эксклюзивные преимущества для высокочастотных и микроволновых схем по сравнению со стандартными материалами для печатных плат:
Сверхнизкие высокочастотные потери: Чрезвычайно низкий коэффициент рассеяния обеспечивает минимальное затухание сигнала, поддерживая чистую и стабильную передачу микроволнового сигнала.
Соответствие расширения меди: Коэффициент теплового расширения в плоскости идеально соответствует медной фольге, предотвращая расслоение и растрескивание трасс при колебаниях температуры.
Превосходная стабильность размеров: Сверхнизкая усадка при травлении исключает вторичное травление, значительно повышая точность изготовления и выход годной продукции.
Стабильность в полном диапазоне условий окружающей среды: Низкое влагопоглощение, высокое тепловое сопротивление и стабильный коэффициент DK гарантируют стабильную работу в экстремальных условиях температуры и влажности.
Двойная электрическая и механическая надежность: Сбалансированное армирование стекловолокном обеспечивает жесткую механическую структуру и безупречные высокочастотные электрические характеристики.
Типичные применения
Благодаря своим низкопотерьным, высокостабильным и высокоточным характеристикам, эта печатная плата Rogers 6202 широко используется в передовых микроволновых системах, радиолокационных системах и антенных системах:
- Фазированные антенные решетки
- Наземные и бортовые радиолокационные системы
- Антенны глобального позиционирования GPS
- Высокочастотные силовые задние панели
- Системы предотвращения столкновений коммерческих авиалайнеров
- Микроволновые сети формирования луча
Заключение
Эта изготовленная на заказ жесткая печатная плата Rogers RT/duroid 6202 предлагает профессиональные, высоконадежные решения для микроволновых схем для точного ВЧ и радиолокационного оборудования. Изготовленная в строгом соответствии со стандартами IPC-Class-2 и полностью электрически протестированная перед поставкой, эта низкопотерьная печатная плата отличается стабильными диэлектрическими характеристиками, сверхнизкими потерями сигнала и исключительной точностью размеров. Доступная с поддержкой глобальной доставки, она идеально подходит для проверки прототипов и массового производства фазированных антенных решеток, радиолокационных систем, GPS-устройств и проектов высокочастотных сетей формирования луча по всему миру.
