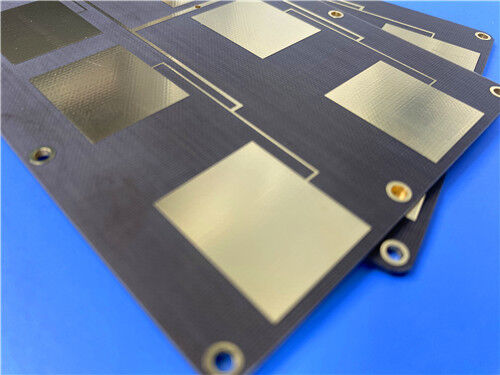

Изготовленный из высококачественного ламината из стекловолокна Таконик ТЛХ-8 ПТФЕ, этот специальный двухслойный жесткий ПКБ специально разработан для обеспечения надежной,высокопроизводительная эксплуатация в сложных условиях RF и микроволновойОбщая толщина 1,3 мм и компактный отпечаток 45 мм × 66,04 мм с строгим допуском размеров ± 0,15 мм.Планта использует чистую поверхностную обработку ENIG без маски сварки или шелкопряда с обеих сторонРазработанный с эксклюзивными проходными структурами и нулевыми слепыми проходами, он поддерживает точное 6/9 миллиметровое направление и минимальный размер бурения 0,4 мм.Каждый агрегат проходит всестороннее 100% электрическое тестирование перед доставкой, соответствует критериям качества IPC-класса 2 и доступен для надежного мирового поставок.
Спецификации ПХБ
Этот PCB TLX-8, предназначенный для проектирования микроволновых схем с низким уровнем, обеспечивает баланс между точностью изготовления и сильной адаптивностью к окружающей среде.Каждый структурный параметр соответствует стандартизированным промышленным спецификациям для поддержания стабильной электрической передачи и механической долговечности в высокочастотных рабочих сценариях.
| Спецификация |
Подробности параметров |
| Базовый материал |
Ламинат из стекловолокна из ПТФЕ с таконическим составом TLX-8 |
| Конфигурация слоя |
Двухслойные жесткие ПХБ |
| Размеры доски |
45 мм × 66,04 мм (толерантность ± 0,15 мм, 1 PCS) |
| Минимальные следы / пространство |
6/9 мл |
| Минимальный размер отверстия |
00,4 мм |
| По типу |
Только через отверстие, без слепых проходов. |
| Толщина готовой доски |
10,3 мм |
| Внешний вес меди |
1 унция (1,4 миллилитра) |
| через толщину покрытия |
20 мкм |
| Поверхностная отделка |
ENIG |
| Шелковый экран |
Сверху: нет, снизу: нет |
| Маска для сварки |
Сверху: нет, снизу: нет |
| Испытание до отгрузки |
100% электрическое испытание перед отправкой |
ПКБ-стакан-вверх Структура
Построенный с полностью симметричным двухслойным стеком, этот ПКБ сосредоточен на 1,27 мм (50 миллилитров) толщины Таконического ТЛХ-8 ядра субстрата.формирование сбалансированной структурной планировки, которая минимизирует отклонение сигнала и обеспечивает постоянные механические и электрические характеристики для микроволновых конструкций с низким уровнем.
| Структура слоя |
Материал и толщина |
| Медь_слой_1 |
35 мкм |
| Ядро TLX-8 |
1.27 мм (50мм) |
| Медь_слой_2 |
35 мкм |
Статистика ПХБ
Оптимизированная для сборки компактных радиочастотных схем и создания прототипов небольших партий, плата имеет разумную планировку компонентов, подложки и каналы для удовлетворения различных потребностей в проектировании микроволновых схем.
| Статистическая статья |
Количество |
| Компоненты |
13 |
| Общее количество подушек |
26 |
| Проходные подушки |
12 |
| Верхние SMT Pads |
14 |
| Нижняя SMT подкладка |
0 |
| Виа |
8 |
| Сети |
2 |
TLX-8 Обзор материалов
Как высокообъемный, ориентированный на применение ламинат из стекловолокна из ПТФЕ, Taconic TLX-8 получил широкое признание за надежную производительность по всему спектру RF-приложений.Его гибкая, настраиваемая толщина и варианты медной облицовки делают его идеальным выбором для упрощенных микроволновых конструкций с низким уровнемЧто еще важнее, этот материал обеспечивает исключительную механическую прочность.позволяет конечной схеме выдерживать экстремальные и суровые условия работы от высоких вибрационных условий запуска в космос и высокотемпературного воздействия двигателя, к космическому излучению, тяжелым морским сценариям для бортовых антенн и широким колебаниям температуры, с которыми сталкиваются подложки высотомера полета.
Имущество TLX-8с
| TLX-8 Типичные значения |
| Недвижимость |
Метод испытания |
Единица |
Стоимость |
Единица |
Стоимость |
| DK @10 ГГц |
IPC-650 2.5.5.3 |
|
2.55 |
|
2.55 |
| Df @1,9 ГГц |
IPC-650 2.5.5.5.1 |
|
0.0012 |
|
0.0012 |
| Df @10 ГГц |
IPC-650 2.5.5.5.1 |
|
0.0017 |
|
0.0017 |
| Диэлектрический разрыв |
IPC-650 2.5.6 |
kV |
>45 |
kV |
>45 |
| Поглощение влаги |
IPC-650 2.6.2.1 |
% |
0.02 |
% |
0.02 |
| Сила на изгибе (MD) |
ASTM D 709 |
Пси |
28,900 |
Н/мм2 |
|
| Сила изгиба ((CD) |
ASTM D 709 |
Пси |
20,600 |
Н/мм2 |
|
| Прочность на протяжение (MD) |
ASTM D 902 |
Пси |
35,600 |
Н/мм2 |
|
| Прочность на растяжение ((CD) |
ASTM D 902 |
Пси |
27,500 |
Н/мм2 |
|
| Удлинение на перерыве (MD) |
ASTM D 902 |
% |
3.94 |
% |
3.94 |
| Удлинение на перерыве (CD) |
ASTM D 902 |
% |
3.92 |
% |
3.92 |
| Модуль Янга (MD) |
ASTM D 902 |
Кпси |
980 |
Н/мм2 |
|
| Модуль Янга (CD) |
ASTM D 902 |
Кпси |
1,200 |
Н/мм2 |
|
| Модуль Янга (MD) |
ASTM D 3039 |
Кпси |
1,630 |
Н/мм2 |
|
| Соотношение Пуасона |
ASTM D 3039 |
|
0.135 |
Н/мм |
|
| Прочность очистки ((1 унция) |
IPC-650 2.40,8 сек.5.2.2 ((Термальное напряжение.) |
Ибс./линейный дюйм |
15 |
Н/мм |
|
| Прочность очистки ((1 унция.RTF) |
IPC-650 2.40,8 сек.5.2.2 ((Термальное напряжение.) |
Ибс./линейный дюйм |
17 |
Н/мм |
|
| Прочность очистки ((1⁄2 унции) |
IPC-650 2.4.8.3 ((Повышенная температура.) |
Ибс./линейный дюйм |
14 |
Н/мм |
|
| Прочность очистки ((1⁄2 унции) |
IPC-650 2.40,8 сек.5.2.2 ((Термальное напряжение.) |
Ибс./линейный дюйм |
11 |
Н/мм |
|
| Прочность очистки ((1 унция, проката) |
IPC-650 2.40,8 сек.5.2.2 ((Термальное напряжение.) |
Ибс./линейный дюйм |
13 |
Н/мм |
2.1 |
| Теплопроводность |
ASTM F433/ASTM 1530-06 |
W/M*K |
0.19 |
W/M*K |
0.19 |
| Размерная стабильность (MD) |
IPC-650 2.4.39 сек.5.5 ((После выпечки.) |
миллиграмм/дюйм. |
0.06 |
мм/м |
|
| Размерная стабильность (CD) |
IPC-650 2.4.39 сек.5.4 ((После выпечки.) |
миллиграмм/дюйм. |
0.08 |
мм/м |
|
| Размерная стабильность (MD) |
IPC-650 2.4.39 сек.5.5 ((Термальное напряжение.) |
миллиграмм/дюйм. |
0.09 |
мм/м |
|
| Размерная стабильность (CD) |
IPC-650 2.4.39 сек.5.5 ((Термальное напряжение.) |
миллиграмм/дюйм. |
0.1 |
мм/м |
|
| Сопротивляемость поверхности |
IPC-650 2.5.17.1 сек.5.2.1 ((Повышенная температура.) |
Мом. |
6.605 х 108 |
Мом. |
6.605 х 108 |
| Сопротивляемость поверхности |
IPC-650 2.5.17.1 сек.5.2.1 ((Условия влажности) |
Мом. |
3.550 х 106 |
Мом. |
3.550 х 106 |
| Сопротивляемость объема |
IPC-650 2.5.17.1 сек.5.2.1 ((Повышенная температура.) |
Мом/см |
1.110 х 1010 |
Мом/см |
1.110 х 1010 |
| Сопротивляемость объема |
IPC-650 2.5.17.1 сек.5.2.1 ((Условия влажности) |
Мом/см |
1.046 х 1010 |
Мом/см |
1.046 х 1010 |
| CTE ((ось X)) ((25-260°C) |
IPC-650 2.4.41/ASTM D 3386 |
ppm/°C |
21 |
ppm/°C |
21 |
| CTE ((Y ось)) ((25-260°C) |
IPC-650 2.4.41/ASTM D 3386 |
ppm/°C |
23 |
ppm/°C |
23 |
| CTE ((ось Z)) ((25-260°C) |
IPC-650 2.4.41/ASTM D 3386 |
ppm/°C |
215 |
ppm/°C |
215 |
| Плотность ((специфическая гравитация) |
ASTM D 792 |
г/см3 |
2.25 |
г/см3 |
2.25 |
| Td(2% потеря веса) |
IPC-650 2.4.24.6 ((TGA) |
°C |
535 |
°C |
|
| Td(5% потеря веса) |
IPC-650 2.4.24.6 ((TGA) |
°C |
553 |
°C |
|
| Уровень воспламеняемости |
UL-94 |
|
V-0 |
|
V-0 |
Типичные применения
Используя сверхнизкие потери сигнала, точный диэлектрический контроль и выдающуюся экологическую толерантность,Этот ПКБ TLX-8 служит надежным основным компонентом для нескольких высококачественных радиочастотных и микроволновых промышленных систем:
- Системы высокоточных радаров
- Коммерческое оборудование для мобильной связи
- Профессиональные микроволновые испытательные и измерительные устройства
- оборудование для передачи микроволнового сигнала
- Пассивные радиочастотные устройства, включая соединители, разделители, комбинаторы и усилители
- Системы высокоустойчивых коммуникационных антенн
Заключение
Сделанный с высокопроизводительным ламинантом Taconic TLX-8 и законченный с высококачественной поверхностной обработкой ENIG, этот двухслойный печатный лист обеспечивает непревзойденное низкое содержание Dk,стабильность с низким Df и высоким PIM для применения в микроволновых и RFЕго исключительная размерная стабильность, минимальное поглощение влаги и сильная устойчивость к экстремальным условиям обеспечивают постоянные характеристики в аэрокосмической, морской,сценарии высокой температуры и высокой вибрацииПолностью протестированный электрически и сертифицированный по стандартам IPC-класса-2, этот ПКБ поддерживает гибкую настройку и глобальную доставку,обслуживание потребностей в прототипах и серийном производстве для связи, радиолокационных и микроволновых испытаний.
