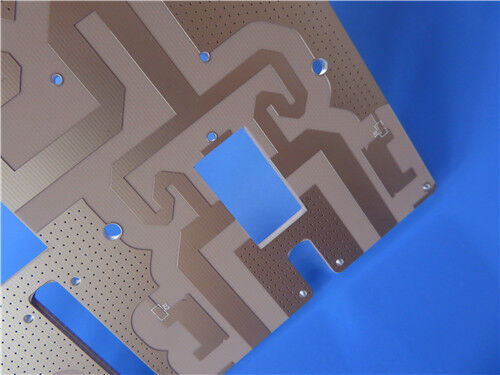

Rogers RO3010 + FR4 1080 PP 4-слойная печатная плата 2.8 мм с иммерсионным оловом

Этот настрой 4-слойныйгибридные ПХБиспользует гетерогенную ламинацию, сочетающую в себе керамически заполненный ПТФЕ-субстрат Rogers RO3010 и препрег FR4 1080. Его структура свертывания соответствует 1,27 мм RO3010 + 0,076 мм 1080 FR4 PP + 1,27 мм RO3010,с толщиной ламинации 2Каждый слой схемы имеет 1 унцию готовой меди. Планшет использует погруженную олова поверхностную обработку, без сварной маски с обеих сторон и белых шелковых марок.Размеры 143 мм × 97.5 мм для одного блока, этот физический прототип иллюстрирует, как симметричный набор уменьшает деформацию на гибридных платах RO3010.

Спецификации ПХБ

В отличие от обычных асимметричных смешанных плат, эта 4-слойная печатная плата реализует полностью симметричную двухъядерную компоновку.076mm 1080 FR4 препрег в серединеЭта сбалансированная конструкция является основным решением для минимизации деформации при высокотемпературном прессовании и тепловом цикле.

Симетрическая сборка для уменьшенного скручивания на гибридных ПХБ RO3010

Гибридная ламинация, которая сочетает RO3010 с FR4 препрег, по своей сути несет в себе риски деформации.Керамически заполненный ПТФЕ и FR4 препрег RO3010 ′ показывают несовместимые значения CTE и ведут себя по-разному при высвобождении теплового напряженияАсимметричные конструкции стека обычно приводят к изгибу или изгибу после ламинирования, что разрушает плоскость и вызывает сбои во время сборки SMT.

Этот 2,8 мм четырехслойный печатный лист решает эту производственную проблему, используя симметричную сборку.с тонким 1080 FR4 препрегом, служащим центральной средой склеиванияТепловое напряжение, вырабатываемое с верхней и нижней сторон, противодействует друг другу во время ламинирования.предотвращение деформации в более поздних процессах теплового цикла и сборки.

Эта физическая плата служит практическим примером для 2,8 мм. Она подтверждает симметричное складирование как надежный вариант процесса для массового производства гибридных высокочастотных платок RO3010 + FR4,особенно толстые доски, которые более склонны к деформации.

Дополнительные особенности контроля процессов

1080 PP Resin Flow & Filling Control: Производители тщательно контролируют поток смолы и наполнение клеем для этой сверхтонкой 0,076 мм препрег, чтобы избежать пустоты,недостаточная смола и деламинирование между различными материалами.

Гетерогенное управление соответствием CTE: настроенные параметры прессования сужают разрыв в тепловом расширении между RO3010 и FR4, дополнительно стабилизируя результаты ламинирования, построенные на симметричной конструкции стека.

Стабильная возможность массового производства: балансирует высокочастотную электрическую производительность, урожайность плоскости и стоимость производства для коммерческих проектов.

Роджерс RO3010 Материал Введение

RO3010 представляет собой керамически заполненный высокочастотный ламинат из ПТФЕ со стабильной диэлектрической константой и низким коэффициентом рассеивания.Он поддерживает постоянную электрическую производительность на протяжении сдвигов частоты и температурыПри сочетании с FR4 препрег в гибридной стеке, он сокращает расходы на материалы по сравнению со всеми платами Роджерса, сохраняя надежную стабильность радиочастотного сигнала.Он широко выбран для коммерческих проектов высокой частоты, где контроль затрат имеет значение..

Особенности и преимущества продукта

• Лучшая плоскость с помощью симметричного набора: противодействует тепловому напряжению и снижает изгиб для гибридных плат
• Сильное межслойное связывание: контролируемый поток смолы для 1080 PP устраняет пустоты и риски деламинации
• Надежная высокочастотная производительность: ядра RO3010 поддерживают передачу RF-сигнала с низкими потерями
• SMT-Friendly Build: Погружение оловянной отделки и прозрачного белого шелкопряда
• Экономичная гибридная структура: объединяет высококачественные RF-производители с практическими издержками производства

Типичные применения

• Коммерческие микроволновые модули RF
• Схемы базовых станций беспроводной связи
• Высокочастотные системы обработки сигнала
• Разделятели, соединители и антенные панели для радиочастотного питания
• Проекты валидации высокочастотных прототипов

Заключение

Этот 2,8мм 4-слойный гибридный ПКБ RO3010 + FR4 разработан по основному принципу симметричного слагания, чтобы уменьшить изгиб, наблюдаемый в гетерогенных планах смешанной ламинировки.Окончание поверхности олова с погружением и точный контроль ламинированияЭтот физический прототип обеспечивает применимые процессы для изготовления толстых гибридных высокочастотных печатных плат Rogers.
