Подробная информация о продукте:
Оплата и доставка Условия:
|
| Основное вещество: | Polyimide укрепление polyimide 12.5μm + 0.2mm. | Отсчет слоя: | Одиночная сторона |
|---|---|---|---|
| Толщина PCB: | 0.15мм | Размер PCB: | 135mm x 82mm = 1 типа = 1 часть |
| Маска припоя: | Желтое Coverlay | Silkscreen: | Белый |
| Медный вес: | Наружное μm слоя 0 слоя 35 μm/внутреннее | Поверхностный финиш: | Золото погружения |

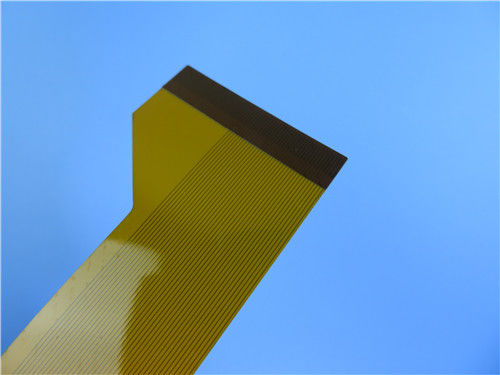

2- цепь слоя гибкая напечатанная (FPC) построенная на Polyimide для радиотелеграфа модема
(Гибкие печатные схемы выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)
Общее описание
Это тип цепи 2 слоев гибкой напечатанной (FPC) построенной на polyimide для применения радиотелеграфа модема.
Основные технические характеристики
Основное вещество: Polyimide укрепление polyimide 12.5μm + 0.2mm.
Отсчет слоя: 2 слоя
Тип: Индивидуальное FPC
Формат: 135mm x 82mm = 1 типа = 1 часть
Поверхностный финиш: Золото погружения
Медный вес: Наружное μm слоя 0 слоя 35 μm/внутреннее
Маска/сказание припоя: Желтые coverlay/белый
Окончательная высота PCB: 0,15 mm
Стандарт: Класс 2 IPC 6012
Упаковка: 100 частей упакованы для пересылки.
Время выполнения: 10 рабочих дней
Срок годности при хранении: 6 месяцев
Особенности и преимущества
Уменьшение тома;
Последовательность собрания;
Управляемость электрического дизайна параметра;
Процесс SMT устойчив к паять reflow, устойчивый для того чтобы переработать;
квадратная мастерская метра 16000;
Конкурентоспособная цена;
Своевременное обслуживание;
Больше чем 18 лет опыта PCB;
Применения
емкостные экран касания/панель, доска гибкого трубопровода антенны мобильного телефона, доска гибкого трубопровода навигации GPS автомобиля, пояс контакта interphone управлением струйного принтера промышленного, доски читателя карты потребителя мягкой.
Общие свойства одиночного, который встали на сторону FCCL
| Деталь теста | Условие обработки | Блок | Дата свойства | |||
| Стандарт IPC * значение | Типичное значение | |||||
| SF201 0512SE | SF201 0518SR | |||||
| Прочность корки (90º) | N/mm | ≥0,525 | 1,0 | 0,9 | ||
| 288℃, 5s | ≥0,525 | 1,0 | 0,9 | |||
| Сопротивление к перегибам (MIT) | R0.8 x 4.9N | Времена | - | >10000 | >10000 | |
| Термальный стресс | 288℃, 20s | - | - | Отсутствие деламинации | Отсутствие деламинации | |
| Сохранность формы | MD | E-0.5/150 | % | ±0.2 | ±0.1 | ±0.1 |
| TD | ±0.1 | ±0.1 | ||||
| Химическая устойчивость | После химической выдержки | % | ≥80 | >90 | >90 | |
| Диэлектрическая константа (1MHz) | C-24/23/50 | - | ≤4,0 | 3,2 | 3,2 | |
| Коэффициент энергопотерь (1MHz) | C-24/23/50 | - | ≤0,01 | 0,008 | 0,008 | |
| Том Resistvitiy | C-96/35/90 | MΩ-см | ≥10^6 | 4,5 x 10^8 | 4,5 x 10^8 | |
| Поверхностное сопротивление | C-96/35/90 | MΩ | ≥10^5 | 3,0 x 10^6 | 3,0 x 10^6 | |
Пояснения FPC
Согласно основному веществу сочетания из и медной фольге, гибкую монтажную плату можно разделить в 2 типа: гибкая доска со слипчивой и гибкой доской без прилипателя. Цена PCB не-прилипателя гибкого гораздо выше чем это из слипчивого гибкого PCB, но своя гибкость, скрепляющ силу между медными фольгой и субстратом и плоскостность припоя также лучшие чем это из слипчивого гибкого PCB. Так он только использован в ситуациях высокого спроса, как: COF (ОБЛОМОК НА ГИБКОМ ТРУБОПРОВОДЕ, гибкой доске с обнаженным обломоком, высокой плоскостности пусковой площадки) и так далее. Потому что своя цена высока, большее часть из гибкого PCBs используемого в рынке все еще слипчивая гибкая монтажная плата. Потому что гибкая монтажная плата главным образом использована в ситуации где гнуть необходимо, если дизайн или процесс не разумны, то легко произвести микро-отказы, заварку и другие дефекты.
Экономика использования FPC
Если расчет цепи относительно прост, то полный том небольшой, и космос соответствующий, традиционное внутреннее соединение гораздо дешевле. Гибкие цепи хороший вариант дизайна если цепь сложна, обрабатывает много сигналов или имеет особенные электрические или механические требования. Когда размер и представление применений превышают емкость твердых цепей, гибкое собрание самые экономические. Пусковую площадку 12mil с 5mil через отверстие и гибкую цепь с линиями 3mil и размечать можно изготовить на тонком фильме. Поэтому, она более надежна для того чтобы установить обломок сразу на фильме. Никакое пламя - retardant который смог быть источником иона. Эти фильмы могут быть защитны и затвердели на более высоких температурах для того чтобы получить более высокие температуры перехода стекла. Гибкие материалы более менее дороги чем твердые материалы потому что они свободны соединителей.
