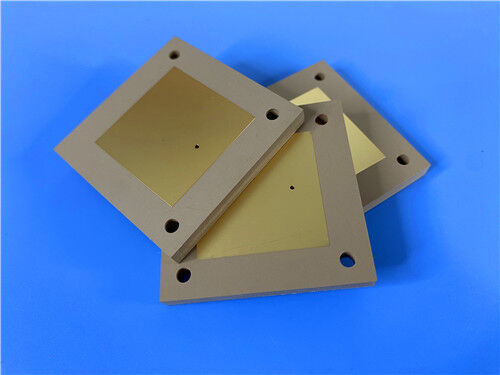

2-слойный 2,54 мм толщиной Rogers TMM3 EPIG Finish RF микроволновой ПК

Этот двухслойный жесткий ПКБ Rogers TMM3 представляет собой высокопроизводительную терморегулируемую микроволновую плату, предназначенную для стабильной и надежной работы с радиочастотой / микроволновой передачей.Изготовлено из подлинной керамической термоустойчивой полимерной композитной подложки Rogers TMM3, доска имеет полную толщину 2,54 мм и 1 унцию (1,4 миллиметра) внешнего веса меди.Он использует безалкогольную поверхность EPIG для обеспечения превосходной проводимости и чистого эффекта передачи сигнала, соединенный с 20 мкм однородным покрытием для постоянной связи с цепью.ПХБ применяет полную конфигурацию не шелковой экрана и не сварной маски с обеих сторон..

Спецификация ПКБ

Эта жесткая двухслойная структура ПКБ промышленного класса обеспечивает равномерную механическую стабильность и постоянные электрические характеристики для высокочастотных микроволновых операций.Симетричная конфигурация слоя устраняет риски структурного дисбаланса и поддерживает высокую доходность, надежное изготовление для стандартных применений радиочастотных цепей.

Структура сборки ПКБ:

Статистика ПХБ

Rogers TMM3 Материал Введение

Rogers TMM3 - это высокопроизводительный керамический термоустойчивый полимерный композитный ламинат, принадлежащий серии термоустойчивых микроволновых материалов TMM.Он разработан для высокой надежности покрытых через отверстие стрип-линии и микрополоски микроволновой схемы, объединяя основные преимущества жестких керамических подложков и обычных микроволновых ламинатах из ПТФЕ без необходимости сложных специализированных методов изготовления.

Формулированный с помощью высококачественных термоустойчивых смольных систем, TMM3 поддерживает стабильную структурную жесткость при повышенных температурах и избегает смягчения деформации.Эта присущая тепловая стабильность позволяет использовать надежные методы связывания проволоки с нулевым риском подъема подложки или деламинирования подложки во время электронных процессов упаковкиМатериал поддерживает стандартные производственные процессы ПКБ и не требует предварительной обработки натриевым нафтанатом перед безэлектропластировкой.значительное повышение эффективности производства и совместимости процессов.

Высокие электрические и тепловые свойства

TMM3 МатериалПольза и преимущества

Превышение стандартаFR4и обычных микроволновых субстратов, Rogers TMM3 PCB обладает выдающейся механической прочностью и полноценной адаптивностью к производству, идеально подходит для стабильной долгосрочной высокочастотной радиочастотной работы.

Отличная механическая устойчивость: уникальная композиция материала эффективно сопротивляется ползучести и холодным потокам при непрерывном рабочем напряжении

Высокая химическая устойчивость: сильная устойчивость к стандартным химическим веществам процесса ПХБ и этантам, минимизация повреждений субстрата и улучшение урожайности производства

Упрощенный процесс металлизации: исключает предварительную обработку натриевым нафтанатом для безэлектропластинки, упрощая производственные процедуры

Высокая надежность теплового цикла: свойства теплового расширения, соответствующие меду, предотвращают структурные переломы и сбои PTH при изменениях температуры

Строгий контроль качества: 100% полная электрическая проверка после производства устраняет функциональные дефекты для постоянного качества партии

Типичные применения

Благодаря сверхнизкой потере сигнала, отличной диэлектрической стабильности и надежной механической долговечности, микроволновые печатные платы TMM3 широко используются в высокоточных радиочастотных и микроволновых промышленных системах:

• Точные чип-тестеры и промышленное оборудование для испытаний
• Диэлектрические поляризаторы и оптические линзы для микроволн
• РЧ-фильтры, сигнальные соединители и компоненты разделителей мощности
• Антенные системы GPS (Global Positioning System)
• Сборки высокоустойчивых антенн-пачков
• Усилители и комбинирующие устройства радиочастотного питания
• Общие высокочастотные радиочастотные и микроволновые схемы
• Коммерческие и промышленные системы спутниковой связи

Гарантия качества и услуг

Все высокочастотные печатные платки Rogers TMM3 изготавливаются в строгом соответствии с стандартами промышленного качества IPC-класса 2.Эти платы обеспечивают точную размерность и стабильную электрическую консистенцию для профессиональных высокочастотных схем. Каждый готовый ПКБ проходит комплексную проверку электрической производительности перед отгрузкой, чтобы гарантировать нулевые функциональные дефекты. Поддерживается глобальной логистикой и профессиональными техническими службами,Эти надежные решения для микроволновых печатных плат TMM3 используются в промышленном производстве и в высокотехнологичных сценариях НИОКР по всему миру.
