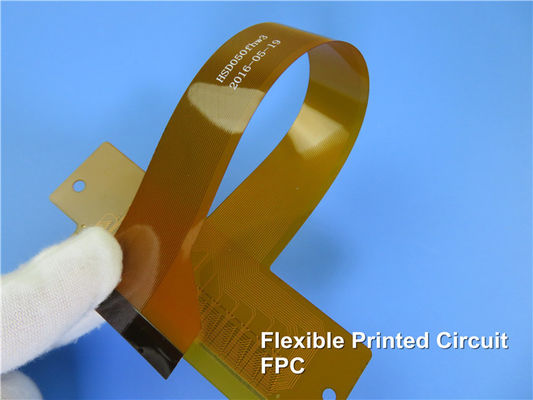

доска одиночные, который встали на сторону 400mmx500mm PCB меди 0.5oz гибкая

0.5oz Copper Flexible PCB Board Single Sided 400mmx500mm
0.5oz Copper Flexible PCB Board Single Sided 400mmx500mm 0.5oz Copper Flexible PCB Board Single Sided 400mmx500mm 0.5oz Copper Flexible PCB Board Single Sided 400mmx500mm 0.5oz Copper Flexible PCB Board Single Sided 400mmx500mm 0.5oz Copper Flexible PCB Board Single Sided 400mmx500mm 0.5oz Copper Flexible PCB Board Single Sided 400mmx500mm

Большие изображения :  доска одиночные, который встали на сторону 400mmx500mm PCB меди 0.5oz гибкая

Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: Bicheng
Сертификация: UL, ISO9001, IATF16949
Номер модели: BIC-205.V1.0
Оплата и доставка Условия:
Количество мин заказа: 1pcs
Цена: USD9.99-99.99
Упаковывая детали: Вакуум bags+Cartons
Время доставки: 8-9 рабочих дней
Условия оплаты: T/T
Поставка способности: 5000pcs в месяц
Подробное описание продукта
Основное вещество: Полимиде Отсчет слоя: Одиночная сторона, двойной слой, разнослоистый
Размер PCB: ≤400mm x 500mm Медный вес: 0.5оз (17 µм), 1оз (35µм), 2оз (70µм)
Высокий свет:

Доска PCB меди 0.5OZ гибкая

,

доска PCB 400mmx500mm гибкая

,

PCB 400mmx500mm одиночный

Что гибкая плата с печатным монтажом?

1, цель гибких цепей

предусмотреть соединения между платами с печатным монтажом и другими компонентами.

◆служить как трехмерные субстраты для установки компонентов SMT, например в мобильном телефоне, цифровой фотокамере и видеокамерах etc.

◆установить соединения способные на выдерживать динамический изгибать.

◆сформировать часть гибк-твердых монтажных плат.

доска одиночные, который встали на сторону 400mmx500mm PCB меди 0.5oz гибкая 0

2, основные типы гибкой цепи

Одно-встали на сторону гибкие цепи

Это самый простой тип, и состоит из тонкого и гибкого основного вещества к которому медная фольга прокатана посредством прилипателя. Законченная цепь часто обеспечена с coverlay скрепленная к медной стороне посредством прилипателя. Отверстия для компонентов или штырей соединителя просверлены или пробиты в гибкой цепи для того чтобы обеспечить не-покрывать-через отверстия. Отверстия в coverlay просверлены или пробиты перед скреплять coverlay к гибкой цепи.

доска одиночные, который встали на сторону 400mmx500mm PCB меди 0.5oz гибкая 1

  • Двухсторонние гибкие цепи

По мере того как имя предлагает, цепь состоит из тонкого и гибкого основного вещества с медной фольгой прокатанной к каждой стороне. Наружные стороны законченных цепей часто обеспечены с coverlays скрепленными к наружным сторонам (медным). Покрывать-через отверстия в двухсторонних гибких цепях обычно сверлите, вместо пробитый. Обычно гибкие цепи обеспечены с coverlays на обеих сторонах.

доска одиночные, который встали на сторону 400mmx500mm PCB меди 0.5oz гибкая 2

  • Разнослоистые гибкие цепи

Разнослоистая гибкая цепь состоит из нескольк тонкой и гибкие низкопробные ламинаты и медные фольги прокатали совместно посредством прилипателя, в очень много таком же пути как твердые разнослоистые доски. Также обычная практика скрепить coverlays к наружным сторонам (медным). Покрывать-через отверстия смогите быть обеспечено в виртуально таком же пути как в двухсторонних гибких цепях.

доска одиночные, который встали на сторону 400mmx500mm PCB меди 0.5oz гибкая 3

  • Гибк-твердые цепи

Гибк-твердая цепь доски сочетания из твердые и гибкие цепи, последнее создание гибкое соединяют между твердыми досками к которым они прокатаны посредством скрепления курсируют. Гибкая цепь изготовлена отдельно и скреплена к твердым доскам, или симметрично, т.е., в середине твердых доск, или несимметрично, т.е., к наружной стороне твердых доск, который нужно соединить. Покрывать-через отверстия обеспечьте, что в твердых разделах гибк-твердых цепей установить электрическую связь между соединение (гибкий раздел цепи) и радиотехнические схемы твердых доск. Процессы подобны используемым тем изготовляя твердые разнослоистые доски.

доска одиночные, который встали на сторону 400mmx500mm PCB меди 0.5oz гибкая 4

  • Гибкие цепи с твердыми областями

В некоторых случаях, гибкая цепь должна поддержать несколько относительно тяжелых компонентов или даже часть соединителя. Поэтому необходимо усилить такую область. Это выполнено путем скреплять укрепление к этой области. Укрепление может быть дополнительным слоем не слишком тонкого polyimide, или это может быть ламинатом стеклянного/эпоксидной смолы. Укрепление обеспечено с отверстиями более большими чем пусковые площадки покрывать-через отверстия.

доска одиночные, который встали на сторону 400mmx500mm PCB меди 0.5oz гибкая 5

доска одиночные, который встали на сторону 400mmx500mm PCB меди 0.5oz гибкая 6

3. Компоненты гибкой цепи

Гибкая цепь состоит из медной фольги, диэлектрические субстрат и coverlay, и прилипатель.

Медная фольга доступна в 2 разных видах меди: Медь ED и медь РА.

Медь ED electro-депозированная (ED) медная произведенная фольга тем же самым способом, что медная фольга используемая для твердых плат с печатным монтажом. Это также значит что «обработана» медь, т.е., она имеет немножко грубую поверхность на одной стороне, которая обеспечивает лучшее прилипание когда медная фольга скреплена к основному веществу.

Медь РА свернутая и обожженная медная фольга произведенная от электролитически депозированной меди катода, которая расплавлена и брошена в слитки. Слитки первые горячекатаные к некоторому размеру и филированные на всех поверхностях. Медь после этого и обожжена, до тех пор пока пожеланная толщина не получена.

Медная фольга доступна в толщине µm 12, 18, 35 и 70.

Больше всего общее доступное для диэлектрического субстрата и coverlay фильмы polyimide. Этот материал можно также использовать как coverlay. Polyimide наиболее хорошо одет для гибких цепей из-за своих характеристик как указано ниже:

◆Высокотемпературное сопротивление позволяет припаять деятельность без повреждать гибкие цепи

◆Очень хорошие электрические свойства

◆Хорошая химическая устойчивость

Polyimide доступен в толщинах µm 12,5, 20, 25 и 50.

Низкопробные ламинаты для твердых плат с печатным монтажом медные фольги прокатанные вместе с основными веществами, слипчивый приходить от материала prepreg во время слоения. Противоположность к этому гибкая цепь где слоение медной фольги к материалу фильма достигано посредством слипчивой системы. Необходимо различить между 2 основными системами слипчивых, а именно термопластиковых и thermoset прилипателей. Выбор продиктован отчасти обработкой, и отчасти применением законченной гибкой цепи.

доска одиночные, который встали на сторону 400mmx500mm PCB меди 0.5oz гибкая 7

4. Полу-изготовляет

Выбор semimanufactures доступное сегодня, поэтому изготовители гибких цепей не должны начать с основными веществами: медная фольга, диэлектрические субстраты и прилипатели. Прилипатель всегда в B-этапе, т.е. полу-вылеченный и не-потрепанный, так, что регуляция материала, например, сверлить и положение-вверх, будет возможна.

Медные одетые фильмы Polyimide

Следование спецификации ламината одиночной стороны adhesiveless гибкого медного одетого.

доска одиночные, который встали на сторону 400mmx500mm PCB меди 0.5oz гибкая 8

Материалы Coverlay

Semimanufactures для coverlay в форме фильма polyimide со слоем прилипателя также доступны. Разнообразие толщины фильмов и прилипателей как показано ниже.

доска одиночные, который встали на сторону 400mmx500mm PCB меди 0.5oz гибкая 9

Скрепление курсирует

В некоторых случаях, нарастание требует фильма polyimide со слипчивым слоем на обеих сторонах.

доска одиночные, который встали на сторону 400mmx500mm PCB меди 0.5oz гибкая 10

Это также возможно для покупки semimanufactures. Скрепление курсирует доступно в разнообразие различных толщинах как показано ниже.

Спецификация Содержание смолы (%) Подача смолы (mm) Вылеченная толщина (um)
1078 70±2 ≤0.5 100
1078 63±2 ≤0.5 80
1067 75±2 ≤0.5 80
1067 68±2 ≤0.5 60
1067 63±2 ≤0.5 50
1037 63±2 ≤0.5 40
1027 60±2 ≤0.5 30

доска одиночные, который встали на сторону 400mmx500mm PCB меди 0.5oz гибкая 11

5. Процессы производства

5,1 Одно-встали на сторону гибкие цепи

Одно-встается на сторону и не-покрыта самая прямодушная гибкая цепь. Однако, во время изготовления, необходимо принять меры предосторожности для избежания любых деформации или срывать тонкого и сильно гибкого материала. Графическое представление диаграммы показано ниже.

доска одиночные, который встали на сторону 400mmx500mm PCB меди 0.5oz гибкая 12

5,2 двухсторонний Покрывать-через гибкие цепи

Хотя изготовление двухстороннего, покрывать-через гибкие цепи, вообще, походит что одно-вставать на сторону не-покрывать-через доски, некоторые из процессов производства новы и/или появитесь в другую последовательность. Графическое представление диаграммы процессов показано ниже.

доска одиночные, который встали на сторону 400mmx500mm PCB меди 0.5oz гибкая 13

5,3 разнослоистые гибкие цепи и цепи Тверд-гибкого трубопровода

По ряду причин, не порекомендованы, что совмещает слишком много гибких цепей в разнослоистую гибкую цепь.

Материалы и толщины

Обычная практика использовать материалы перечисленные ниже.

Диэлектрические субстраты

polyimide 50 µm (2 mil) из-за своих более высокой стабильности и более легкой регуляции сравненных с polyimide 25 µm (1 mil).

Медная фольга

1 oz.) медная фольга 35 µm (, при условии эта толщина совместима с настоящими требованиями нося законченной цепи.

Coverlay

polyimide 25 µm (1 mil) для фольги 35 µm (1,4 mil) толстой медной, в виду того что она обеспечивает лучшее заключение проводников чем polyimide 50 µm (2 mil). 1 mil) акриловый прилипатель 25 µm (для достигать хорошего заключения и слоения низко-подачи. Слишком много акрилового прилипателя водит к проблемам надежности, например отказам бочонка, отказам фольги, и слишком глубокому etchback.

Наружные слои

Наружные слои не должны быть обеспечены с любыми сетями (проводниками) на скрепляя стороне из-за риска провокации воздуха на интерфейсе.

Для разнослоистого гибкого µm цепей 50 (2 mil), polyimide использован для наружных слоев, тогда как для гибк-твердых цепей твердые материалы использованы, часто стеклянная эпоксидная смола FR-4 или polyimide усилил со стеклянной тканью.

В некоторых случаях, смеси polyimide (носящие значок полицейского фильмы polyimide с прилипателем на скрепляя стороне) использованы в толстых гибк-твердых цепях, потому что общая толщина делает цепь достаточно твердый для носить компоненты.

Материалы выпуска облигаций

При использовании coverlayed гибких цепей как внутренние слои, цепи и твердые части скреплены совместно посредством прилипателей листа.

Упрощенная диаграмма процесса подачи показана ниже.

доска одиночные, который встали на сторону 400mmx500mm PCB меди 0.5oz гибкая 14

доска одиночные, который встали на сторону 400mmx500mm PCB меди 0.5oz гибкая 15
