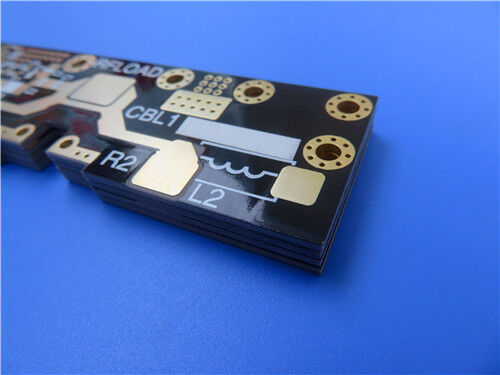

Этот двухслойный жесткий радиочастотный печатный лист F4BTM298 представляет собой микроволновую плату с низкими потерями и высокой стабильностью, предназначенную для систем радиочастотных, микроволновых, радиолокационных и спутниковых коммуникаций.Построен с нано-керамической подложкой из ПТФЕ Wangling F4BTM298 и 1 унцией медной фольги, этот сверхтонкий 0,3 мм ПКБ имеет надежное погружение золото поверхности отделки и строгое соответствие качества IPC-класса-2.обеспечивает стабильную диэлектрическую производительностьМы принимаем глобальные файлы Gerber RS-274-X для заказов на индивидуальные печатные платы и предоставляем доставку и техническую поддержку по всему миру.
Что такое F4BTM298?
F4BTM298 представляет собой высокопроизводительный модифицированный композитный ламинат из PTFE, сформулированный из стекловолокна, нанокерамических наполнителей с низкой потерью и смолы PTFE, изготовленный с помощью высокоточной обработки под высоким давлением.Усовершенствован из классических материалов F4BM, этот субстрат интегрирует высокодиэлектрические нанокерамические компоненты для оптимизации всеобъемлющей производительности, сбалансируя низкие диэлектрические потери, высокую диэлектрическую постоянную, теплостойкость,низкое тепловое расширение и высокая изоляционная устойчивость.
F4BTM298 имеет тот же диэлектрический слой, что иF4BTME298, отличающийся только конфигурацией медной фольги. Оснащенный стандартной медной фольгой ED, F4BTM298 идеально подходит для обычных радиочастотных проектов без строгих требований PIM,в то время как F4BTME298 использует RTF обратно обработанную медную фольгу для низкого PIMЭто гибкое сопоставление материалов удовлетворяет различным потребностям в проектировании и применении высокочастотных печатных плат.
Основные характеристики F4BTM298
Подложка F4BTM298 имеет стабильные электрические характеристики с низкими потерями, надежную тепловую стабильность и высокую безопасность.полная поддержка долгосрочной стабильной работы промышленных и гражданских микроволновых систем с стандартизированными основными параметрами:
Стабильная диэлектрическая постоянная (Dk): 2,98±0,06 при 10 ГГц, обеспечивающая точное соответствие импеданса и постоянную передачу высокочастотного сигнала
Низкая диэлектрическая потеря (Df): 0,0018 при 10 ГГц, эффективно уменьшая ослабление высокочастотного сигнала и повышая эффективность передачи микроволн
Низкое тепловое расширение: ось X 15 ppm/°C, ось Y 16 ppm/°C, ось Z 78 ppm/°C (-55°C - 288°C), предотвращение деформации и деформации ПКБ при экстремальных температурных циклах
Диэлектрическая производительность при стабильной температуре: тепловой коэффициент Dk при -78 ppm/°C (-55°C-150°C), избегая смещения диэлектрических параметров в переменной тепловой среде
Ультранизкое поглощение влаги: ≤ 0,05%, сохраняя стабильную электрическую производительность в влажных условиях работы
Высокая огнестойкость: UL-94 V0 класс, гарантирующий безопасную работу высокочастотного электронного оборудования
Ключевые спецификации конструкции ПКБ
| Параметры |
Спецификация |
| Базовый материал |
Wangling F4BTM298 нанокерамический заполненный высокочастотный субстрат из PTFE с низкой потерью |
| Количество слоев |
2 слоя (двусторонняя жесткая структура ПКБ) |
| Размеры доски |
109 мм × 54,5 мм (толерантность ± 0,15 мм, 1 шт.) |
| Минимальное количество следов/пространства |
6/9 миллиметров, подходящий для тонколинейной высокочастотной схемы |
| Минимальный размер отверстия |
0.4 мм, поддерживающий компактную компоновку компонентов и точную обработку отверстий |
| С помощью дизайна |
Нет слепых проемов, чистая структура с отверстиями для стабильной структуры и надежной электрической производительности |
| Толщина готовой доски |
0.3 мм сверхтонкая конструкция, легкая для применения в миниатюризированном радиочастотном оборудовании |
| Оконченный вес меди |
1 унция (1,4 миллиметра) наружные слои меди ED для стабильной передачи высокочастотного сигнала |
| через толщину покрытия |
20 мкм через толщину покрытия для стабильной проводимости и долгосрочной надежности |
| Поверхностная отделка |
Погруженная золотая поверхность с отличной сварочностью и коррозионной стойкостью |
| Шелковый экран |
Белый верхний шелкоплот, без нижнего шелкоплот для четкой маркировки компонентов |
| Маска для сварки |
Черная верхняя сварная маска, без нижней сварной маски для оптимизированного рассеяния тепла |
| Стандарт испытаний качества |
100% электрическое испытание перед отгрузкой для устранения дефектов открытого/короткого тока |
2-слойная структура накладной ПКБ F4BTM298
Эта двухслойная жесткая сборка PCB использует нанокерамическое ядро PTFE F4BTM298 и медную фольгу ED. Ультратонкая, сбалансированная структура обеспечивает низкую производительность и структурную стабильность,идеально подходит для миниатюрных радиочастотных и микроволновых схем.
| Последовательность слоев |
Спецификация материала |
Толщина |
Основная функция |
| Внешний слой 1 (верхний) |
ЭД проводящая медная фольга |
35 мкм |
Высокочастотная передача сигнала и слой сварки компонентов SMT |
| Диэлектрический слой ядра |
F4BTM298 Нанокерамическая модифицированная субстрата из PTFE |
0.254 мм (10мм) |
Диэлектрическая изоляция с низкими потерями, стабильные температурно-устойчивые диэлектрические характеристики для миниатюрных высокочастотных цепей |
| Внешний слой 2 (нижний) |
ЭД проводящая медная фольга |
35 мкм |
Склад вспомогательной схемы для сбалансирования общей структурной стабильности ПКБ |
Статистика PCB-схемы и компонентов
| Параметры |
Специфическая стоимость |
| Компоненты |
26 |
| Общее количество подушек |
87 |
| Проходные подушки |
49 |
| Верхние SMT Pads |
38 |
| Нижняя SMT подкладка |
0 |
| Виа |
31 |
| Сети |
2 |
Принятый формат рисунка:Мы поддерживаем стандартные файлы Gerber RS-274-X для индивидуального производства ПКБ F4BTM298, обеспечивая точное производство и эффективное техническое сотрудничество для глобальных клиентов.
Стандарт качества:Все высокочастотные печатные платы F4BTM298 соответствуют промышленным стандартам IPC-класса 2, с строгим контролем качества для обеспечения стабильной производительности партии и высокой точности.
Глобальная служба:Мы предоставляем по всему миру специальные предложения для ПКБ, профессиональную техническую поддержку и глобальные услуги доставки для всех заказов на ПКБ F4BTM298.
Типичные сценарии применения
С низкими диэлектрическими потерями, низким тепловым расширением, высокой изоляцией и сильной адаптивностью к окружающей среде, ультратонкие ПКБ F4BTM298 широко используются в высокочастотных микроволновых печей,Системы радиолокационной связи и радиолокации:
Микроволновые, радиочастотные и радарные системы:Высокочастотные микроволновые модули, радиочастотные сигнальные схемы и высокоточные радиолокационные детекторы
RF фазовые переключатели:Компоненты высокоточных фазовых сместителей для беспроводных систем связи
Компоненты питания радиочастотного тока:Разделятели мощности, соединители и комбинаторы для микроволновых систем передачи
Сети питания антенн:Профессиональные модули сетей питания для высокочастотных коммуникационных антенн
Антенны фазового массива:Фазочувствительные антенны и фазовые антенные системы для промышленной и военной связи
Спутниковая и базовая станция:Терминалы спутниковой связи и высокостабильные антенны базовых станций
