Цепи золота PCB мягкого золота монтажной платы PCB ENIG золота погружения химические для системы внутренней связи
1,1 общее описание

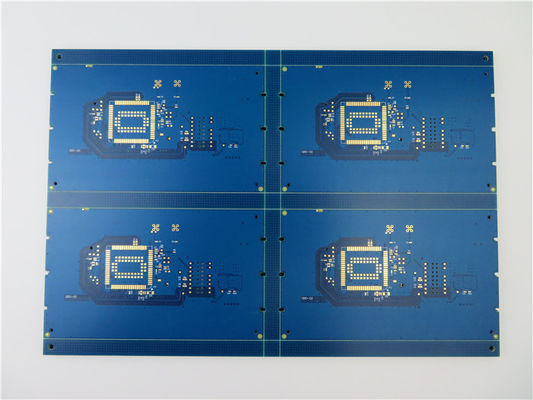

Это тип матового голубого PCB построенного на субстрате FR-4 с Tg 130°C для применения системы внутренней связи. Доска 4 слоев на 1,40 mm толщиной с наружным слоем 1oz и слоем унции половины внутренним. Белый silkscreen над матовой голубой маской припоя и на верхней и нижней стороне. Поверхностный финиш золото погружения на пусковых площадках. Основное вещество использовано от ITEQ IT-158, всей доски поставляя 4 вверх в панель. Они изготовлены согласно с класс 2 IPC 6012 используя поставленные данные по Gerber. По каждому 25 панелей упакованы для пересылки.
1,2 особенности и преимущества
Соответствующее для применений handheld и потребителя;
RoHS уступчивое и соответствующее для термальных потребностей надежности;
Превосходное поверхностное planarity, полезное для PCBs с пакетами BGA для уменьшения интенсивности отказов во время собрания и паять;
Процесс SMT устойчив к паять reflow, устойчивый для того чтобы переработать;
Опытные люди продаж и умелые обслуживания клиента;
Отсутствие образца количества и низкой цены минимального заказа;
Фокус на низком уровне к среднему объему продукции;
Доставка в срок: >98%
Тариф жалобы клиента: <1>
Не значены, что сохраняет никакая качественная жалоба деньги;
1,3 применения
Внутренная связь
Расширенный спектр
Ракета -носитель сигнала телефона
Корабль отслеживая приборы
Трансформатор DC AC
1,4 параметр и технические спецификации
| РАЗМЕР PCB |
285 x 195=4 PCS |
| ТИП ДОСКИ |
Разнослоистый PCB |
| Количество слоев |
4 слоя |
| Поверхностные компоненты держателя |
УТВЕРДИТЕЛЬНЫЙ ОТВЕТ |
| Через компоненты отверстия |
УТВЕРДИТЕЛЬНЫЙ ОТВЕТ |
| STACKUP СЛОЯ |
медь ------- слой 17.8um (0.5oz) +plate ВЕРХНИЙ |
| 2116 x Prepreg 1 x 1080 + 1 |
| медь ------- 17.8um (0.5oz) MidLayer 1 |
| FR-4 1.0mm |
| медь ------- 17.8um (0.5oz) MidLayer 2 |
| 2116 x Prepreg 1 x 1080 + 1 |
| медь ------- слой СРЕДСТВА 17.8um (0.5oz) +plate |
| ТЕХНОЛОГИЯ |
|
| Минимальные трассировка и космос: |
mil 5,9 mil/5,8 |
| Минимальные/максимальные отверстия: |
0,775 mm/2,0 mm |
| Количество различных отверстий: |
4 |
| Количество буровых скважин: |
217 |
| Количество филированных слотов: |
0 |
| Количество внутренних вырезов: |
0 |
| Управление импеданса: |
нет |
| Номер пальца золота: |
0 |
| МАТЕРИАЛ ДОСКИ |
|
| Стеклянная эпоксидная смола: |
FR-4 Tg130℃, er<5> |
| Окончательная фольга внешняя: |
1 oz |
| Окончательная фольга внутренняя: |
0,5 oz |
| Окончательная высота PCB: |
1,4 mm ±0.14 |
| ПОКРЫВАТЬ И ПОКРЫВАТЬ |
|
| Поверхностный финиш |
Золото погружения (22,1%) 0.1µm сверх никель 3µm |
| Припаяйте маску для того чтобы примениться к: |
ВЕРХНИЙ и нижний, минимум 12micron |
| Цвет маски припоя: |
Синь Matt, KSM-6189BLM1 |
| Тип маски припоя: |
LPSM |
| CONTOUR/CUTTING |
Трасса, v-паз |
| МАРКИРОВКА |
|
| Сторона компонентного сказания |
ВЕРХНИЙ и нижний. |
| Цвет компонентного сказания |
Белый, IJR-4000 MW300, бренд Taiyo |
| Имя или логотип изготовителя: |
Отмеченный на доске в проводнике и leged СВОБОДНОЙ ОБЛАСТИ |
| ЧЕРЕЗ |
Покрытый через отверстие (PTH), минимальный размер 0.78mm. |
| ОЦЕНКА FLAMIBILITY |
Утверждение MIN. UL 94-V0. |
| ДОПУСК РАЗМЕРА |
|
| Размер плана: |
0,0059" |
| Плакировка доски: |
0,0029" |
| Допуск сверла: |
0,002" |
| ТЕСТ |
Пересылка электрического теста 100% прежняя |
| ТИП ХУДОЖЕСТВЕННОГО ПРОИЗВЕДЕНИЯ, КОТОРЫЙ НУЖНО ПОСТАВИТЬ |
файл электронной почты, Gerber RS-274-X, PCBDOC etc |
| ОБЛАСТЬ УВЕРЕННОГО РАДИОПРИЕМА |
Всемирно, глобально. |
1,5 преимущества доск PCB с Electroless никелем и золотом погружения
(1) плоская поверхность
Самая важная особенность что поверхность всех пусковых площадок совершенно плоска, соответствие к основной медной поверхности, со всеми краями пусковой площадки и следа покрытыми никелем/золотом.
(2) низкий тариф дефекта
Веская причина для выбора защиты поверхности золота погружения сильно уменьшенная интенсивность отказов во время собрания и паять сравненных с припо-покрытыми и горячевоздушными выровнянными досками. Она особенно истинна доск тонкой линии с компонентным тангажом 0,5 mm (20 mils) или более менее.
(3) Solderability
Solderability высоко но паяя время немного длинные (о 5 секундах.) сравненное с паять волны (3seconds.)
(4) усиливать доск
Потому что доски PCB не подвергались действию высоких температур, не не усиливать покрывать-через отверстия произойдет. Так низкотемпературные процессы что никакая деламинация ламината не случится.
(5) сохранность формы
В виду того что доски не подвергаются к температурам над 90° c (194° f) во время изготовления, сохранность формы высока. Это большого значения когда screen-printing затир припоя на тонкой линии SMT всходит на борт потому что лучшая пригонка между восковкой и картиной достигана чем в случае доск припоя покрытых и горячевоздушных выровнянных.
(6) загрязнение поверхности доски
В виду того что никакая выпарка потока на поверхности доски по мере того как там с припо-покрытыми и горячевоздушными выровнянными досками, загрязнение поверхности значительно ниже. Измерения показывают загрязнение NaCl/sq.cm 4,5 μg NaCl/sq.in 29 μg.) (доск припоя покрытых и горячевоздушных выровнянных и NaCl как раз 1,5 μg/загрязнения sq.cm (NaCl/sq.in 9,6 μg.) доск никеля/золота.
(7) Fiducials
Fiducials, оптически цели, достигает лучшего определения из-за тонкого слоя никеля/золота.
(8) срок годности при хранении
Сообщены, что будет срок годности при хранении минимум одним годом когда наполненный вакуум.
(9) контакты клавиатуры
Целесообразно исполнить бортовые контакты для клавиатур с таким же покрытием никеля/золота как на пусковых площадках SMT так, что печатания углерода можно избежать. Контакты углерода часто показывают сопротивление 100 до 200 омов, и также справедливо высокую степень нестабильности.
