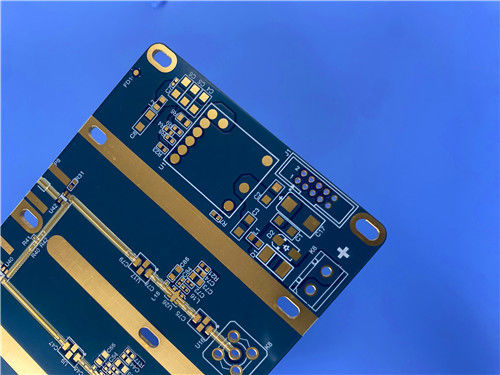

Многослойная схема управления импеданцией 12 слоев M6 PCB ENIG

МОК:	1 шт.
цена:	USD9.99-99.99
Стандартная упаковка:	Вакуумные сумки+коробки
Срок доставки:	8-9 рабочих дней
Способ оплаты:	Т/Т
Пропускная способность:	5000 шт в месяц

Подробности Информация

Описание продукта

Подробная информация

Место происхождения

Китай

Фирменное наименование

Bicheng

Сертификация

UL, ISO9001, IATF16949

Номер модели

БИК-332.В1.0

Базовый материал:

Мегтрон6 (М6) Р-5775Г(ХВЛП) + Препрег Р-5670(Г)

Количество слоев:

12 слоя

Толщина печатной платы:

2.12mm

Размер печатной платы:

220 x 60 мм на единицу (допуск: ±0,15 мм)

Шелковик:

Белый

Припаяя маска:

Синий

Медный вес:

Внешние слои (L1, L12): 1 унция (1,4 мил/35 мкм) Внутренние слои: 0,5 унции (0,7 мил/17 мкм) или 1 у

Чистота поверхности:

Электролетное никелевое погружение золото (загадка)

Выделить:

12-слойный ПКБ M6 с ENIG

Многослойная печатная плата с контролем импеданса

высокоскоростной ПКБ с гарантией

Описание продукта

Многослойная схема управления импеданцией 12 слоев M6 PCB ENIG

Этот 12-слойный жесткий ПКБ сконструирован с помощью Panasonic Megtron6 (M6) R-5775 - передовой высокоскоростноймедный ламинат с низкими потерями (CCL) - обеспечивает исключительную целостность и надежность сигнала для требовательных высокочастотных приложений.

Подробная информация о ПКБ

Параметр	Спецификация
Количество слоев	12-слойный жесткий ПХБ
Базовый материал	Megtron6 (M6) R-5775G ((HVLP) + Prepreg R-5670 ((G))
Размеры доски	220 мм х 60 мм на единицу (толерантность: ±0,15 мм)
Толщина готовой доски	2.12 мм
Вес меди	Внешние слои (L1, L12): 1 унция (1,4 миллиметра / 35 мкм) Внутренние слои: 0,5 унции (0,7 миллилитра / 17 мкм) или 1 унция (35 мкм) (на сборку)
через толщину покрытия	25 мкм
Минимальное количество следов/пространства	3 милли / 3 милли
Минимальный размер отверстия	0.2 мм
Виа	459 в общей сложности (без слепых проемов); проемы длиной 0,2 мм и 0,4 мм, заполненные смолой + покрытие
Поверхностная отделка	Неэлектрический никель с погружением в золото (ENIG)
Шелковый экран	Сверху (L1): белый; снизу (L12): белый
Маска для сварки	Вверху (L1): синий; внизу (L12): синий
Обеспечение качества	100% Электрическое испытание перед отправкой
Формат рисунка	Гербер RS-274-X
Стандарт качества	IPC-класс-3

Точная сборка ПКБ

Тип слоя	Спецификация	Толщина
Медный слой (внешняя часть - L1)	Медь_слой_1	35 мкм (1 унция)
Препрег	R-5670(G) 1080 (68%) × 1	810,4 мкм
Медный слой (внутренний - L2)	Медь_слой_2	35 мкм (1 унция)
Мегтрон6 ядро	M6 Core R5775G ((HVLP)	75 мкм
Медный слой (внутренний - L3)	Медь_слой_3	17 мкм (0,5 унции)
Препрег	R-5670 ((G) 3313 (59%) × 2	2190,9 мкм
Медный слой (внутренний - L4)	Медь_слой_4	17 мкм (0,5 унции)
Мегтрон6 ядро	M6 Core R5775G ((HVLP)	75 мкм
Медный слой (внутренний - L5)	Медь_слой_5	17 мкм (0,5 унции)
Препрег	R-5670 ((G) 3313 (59%) × 2	216.5 мкм
Медный слой (внутренний - L6)	Медь_слой_6	35 мкм (1 унция)
Мегтрон6 ядро	M6 Core R5775G ((HVLP)	400 мкм (толщина ядра для стабильности)
Медный слой (внутренний - L7)	Медь_слой_7	35 мкм (1 унция)
Препрег	R-5670 ((G) 3313 (59%) × 2	2150,6 мкм
Медный слой (внутренний - L8)	Медь_слой_8	17 мкм (0,5 унции)
Мегтрон6 ядро	M6 Core R5775G ((HVLP)	75 мкм
Медный слой (внутренний - L9)	Медь_слой_9	17 мкм (0,5 унции)
Препрег	R-5670 ((G) 3313 (59%) × 2	2190,8 мкм
Медный слой (внутренний - L10)	Медь_слой_10	17 мкм (0,5 унции)
Мегтрон6 ядро	M6 Core R5775G ((HVLP)	75 мкм
Медный слой (внутренний - L11)	Медь_слой_11	35 мкм (1 унция)
Препрег	R-5670(G) 1080 (68%) × 1	810,4 мкм
Медный слой (внешнее дно - L12)	Медь_слой_12	35 мкм (1 унция)

Контроль критического импеданса (50 Ом в одностороннем режиме)

Идентификатор импеданции	Конфигурация	Склад	Ширина следа	Справочные слои	Целевая импеданс
Импеданс-1	Одноцелевая	L1 (верхний внешний слой)	5.71 миллиметров	Вниз: L2	50 Омм
Импеданс-2	Одноцелевая	L3 (внутренний)	4.31 миллилитр	Верхний: L2; нижний: L4	50 Омм
Импеданс-3	Одноцелевая	L5 (внутренний)	4.71 миллиметров	Верхний: L4; нижний: L7	50 Омм
Импеданс-4	Одноцелевая	L8 (внутренняя часть)	4.51 миллиметров	Верхний: L7; Нижний: L9	50 Омм
Импеданс-5	Одноцелевая	L10 (внутренний)	4.31 миллилитр	Верхний: L9; нижний: L11	50 Омм

Megtron6 (M6) R-5775 Обзор материала

Panasonic Megtron6 (M6) R-5775 представляет собой премиальный многослойный ламинат (CCL), предназначенный для высокочастотных, высокоскоростных и высоконадежных электронных систем.Разработан для удовлетворения строгих требований 5G, миллиметровых волн и высокопроизводительных вычислений (HPC), он сочетает в себе низкую диэлектрическую потерю (Df), стабильную диэлектрическую постоянную (Dk),и исключительная тепловая надежность - позволяющая бесшовную передачу высокоскоростных сигналов с минимальным ослаблением.

Будучи материалом, не содержащим галогенов и соответствующим требованиям RoHS, Megtron6 соответствует стандартам экологически чистого производства, поддерживая при этом конструкции с 4-30 слоями печатных плат, что делает его универсальным для сложных архитектурных схем.Его совместимость с традиционной технологией обработки FR-4 исключает необходимость специального оборудования, снижая затраты на производство без ущерба для производительности.

Основные характеристики Megtron6 (M6) R-5775

Недвижимость	Спецификация
Диэлектрическая постоянная (Dk)	3.4 (1 ГГц/23°С); 3,34 (13 ГГц)
Фактор рассеивания (Df)	00,002 (1 ГГц/23°С); 0,0037 (13 ГГц)
Коэффициент теплового расширения (CTE)	Ось X: 16 ppm/°C; Ось Y: 16 ppm/°C; Ось Z: 45 ppm/°C
Температура перехода стекла (Tg)	> 185°C (метод DSC); 210°C (метод DMA)
Температура термического разложения (Td)	410°C (метод TGA)
Поддержка слоя	4-30 слоев многослойных PCB конструкций
Соблюдение экологических требований	Соответствует требованиям RoHS; не содержит галогенов
Совместимость изготовления	Традиционная обработка FR-4 (не требуется специальное оборудование)
Уровень воспламеняемости	UL 94 V-0

Типичные применения

Этот 12-слойный ПКБ Megtron6 предназначен для высокопроизводительных высокочастотных систем в различных отраслях:

Связь 5G: миллиметровые антенны, радиочастотные интерфейсы AAU (Active Antenna Unit) и оборудование базовой станции 5G.
Автомобильная электроника: 77 ГГц миллиметровой радиолокации, ADAS (продвинутые системы помощи водителю) и автономные датчики вождения.
Центры обработки данных: высокоскоростные серверные материнские платы, 400G / 800G оптические модули ПКБ и высокополосные интерконнекты.
Аэрокосмическая и оборонная промышленность: спутниковые системы связи, высокочастотные радиолокационные схемы и авионика.
Потребительская электроника: Wi-Fi 6E/7 маршрутизаторы, устройства AR/VR и высокопроизводительные компьютерные периферийные устройства.
