Подробная информация о продукте:
Оплата и доставка Условия:
|
| Материал: | Роджерс RT/дюроид 6010.2LM | Количество слоев: | 2-layer |
|---|---|---|---|
| Размер ПКБ: | 78 мм х 98 мм = 1 PCS, +/- 0,15 мм | Толщина ПКБ: | 1.39 мм |
| Вес меди: | 1 унция (1,4 миллилитра) внешних слоев | Поверхностная отделка: | Золото погружения |
В быстро развивающемся мире электроники стремление к производительности часто требует инновационных материалов и технологий.2LM PCB выделяется как первоклассное решение для инженеров и дизайнеров, работающих в электронных и микроволновых схемах. .
Понимание RT/duroid 6010.2LM Ламинированные материалы
RT/duroid 6010.2LM - это керамический композитный материал из PTFE, известный своей высокой диэлектрической постоянной и низкими потерями.эта ламинат идеально подходит для схем, работающих на частотах X-диапазона и нижеЕго уникальные свойства позволяют конструкторам уменьшать размеры схем без ущерба для производительности, что делает его жизненно важным в современных электронных конструкциях.
Ключевые характеристики и спецификации
1Высокая диэлектрическая постоянная (Dk):
RT/duroid 6010.2LM может похвастаться диэлектрической постоянной 10,2 ± 0,25 при 10 ГГц.который особенно полезен в компактных электронных устройствах, где пространство является премиальным.
2Низкий фактор рассеивания:
С коэффициентом рассеивания всего 0,0023 на 10 ГГц, этот ПКБ минимизирует потерю сигнала, обеспечивая, что высокочастотные сигналы сохраняют свою целостность даже на больших расстояниях.Эта характеристика имеет решающее значение для таких приложений, как спутниковая связь и радиолокационные системы..
3Тепловая стабильность:
ПХБ имеет температуру разложения (Td) 500 °C, что гарантирует, что он может выдерживать экстремальные условия эксплуатации.Эта тепловая устойчивость необходима для применения в среде, где часто происходят колебания температуры.
4Устойчивость к влаге:
С скоростью поглощения влаги всего 0,01%, RT/duroid 6010.2LM значительно снижает риск электрических потерь из-за влажности.Эта особенность особенно важна в условиях наружной или высокой влажности., где влага может повлиять на работу цепи.
5Контролируемое тепловое расширение:
PCB имеет низкий коэффициент теплового расширения (CTE) 24 ppm/°C в направлении X и Y и 47 ppm/°C в направлении Z.Это свойство обеспечивает надежное покрытие через отверстия и минимизирует риск деламинирования в многослойных досках.
| NT1 дюроид | |||||
| Недвижимость | NT1 дюроид | Направление | Объекты | Состояние | Метод испытания |
| Диэлектрическая постоянная,ε Процесс | 10.2±0.25 | Z | 10 ГГц/23°С | IPC-TM-650 2.5.5.5 Застегнутая полоса | |
| Диэлектрическая постоянная,εПроектирование | 10.7 | Z | от 8 до 40 ГГц | Метод дифференциальной длины фазы | |
| Фактор рассеивания,tanδ | 0.0023 | Z | 10 ГГц/А | IPC-TM-650 2.5.5.5 | |
| Тепловой коэффициент ε | -425 | Z | ppm/°C | -50°C-170°C | IPC-TM-650 2.5.5.5 |
| Сопротивляемость объема | 5 x 105 | Мом. см. | А. | IPC 2.5.17.1 | |
| Сопротивляемость поверхности | 5 x 106 | Мом. | А. | IPC 2.5.17.1 | |
| Свойства тяги | ASTM D638 (0,1/мин. скорость натяжения) | ||||
| Модуль Янга | 931 ((135) 559 ((81) | X Y | MPa ((kpsi) | А. | |
| Окончательный стресс | 17(2.4) 13(1.9) | X Y | MPa ((kpsi) | А. | |
| Окончательное напряжение | От 9 до 15 от 7 до 14 | X Y | % | А. | |
| Сжатые свойства | ASTM D695 (0,05/мин. скорость натяжения) | ||||
| Модуль Янга | 2144 (311) | Z | MPa ((kpsi) | А. | |
| Окончательный стресс | 47(6.9) | Z | MPa ((kpsi) | А. | |
| Окончательное напряжение | 25 | Z | % | ||
| Модуль изгиба | 4364 (633) 3751 (544) | X | MPa ((kpsi) | А. | ASTM D790 |
| Окончательный стресс | 36 (5.2) 32 (4.4) | X Y | MPa ((kpsi) | А. | |
| Деформация под нагрузкой | 0.261.3 | Z Z | % | 24 ч/50°C/7MPa 24 ч/150°C/7MPa | ASTM D261 |
| Поглощение влаги | 0.01 | % | D48/50°C 0,050" ((1,27 мм) толщиной | IPC-TM-650 2.6.2.1 | |
| Теплопроводность | 0.86 | В/м/к | 80°C | АСТМ C518 | |
| Коэффициент теплового расширения | 24 24 47 |
X Y Z |
ppm/°C | 23°C/50% RH | IPC-TM-650 2.4.41 |
| Td | 500 | °C TGA | ASTM D3850 | ||
| Плотность | 3.1 | г/см3 | ASTM D792 | ||
| Специфическая температура | 1.00(0.239) | j/g/k (BTU/ib/OF) |
Расчеты | ||
| Медная кожура | 12.3 (2.1) | pli (N/mm) | после сварного плавателя | IPC-TM-650 2.4.8 | |
| Возгораемость | V-0 | UL 94 | |||
| Процесс без свинца совместим | Да, да. | ||||
Подробности строительства

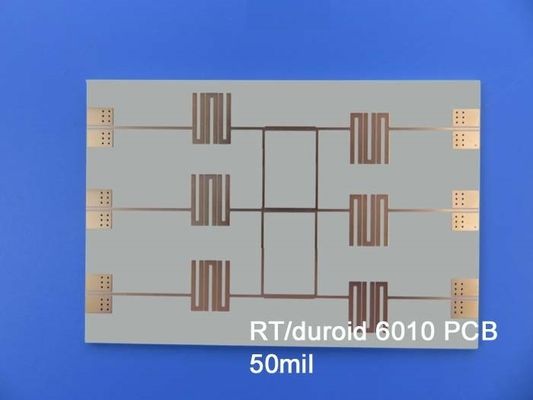

RT/duroid 6010.2LM PCB тщательно сконструирован с следующими характеристиками:
- Складывание: 2-слойный жесткий ПКБ
- Медные слои: Каждый медный слой толщиной 35 мкм обеспечивает надежную проводимость.
- Материал ядра: Ядро RT/duroid 6010.2LM длиной 1,27 мм (50 мл) образует сердце PCB, обеспечивающее необходимые диэлектрические свойства.
- Спецификации следов и отверстий: минимальный след / пространство составляет 5/6 миллиметров, а минимальный размер отверстия составляет 0,4 мм, что позволяет создавать сложные конструкции.
- Поверхностная отделка: погруженная золотая отделка повышает легкость сварки и обеспечивает отличную защиту от окисления.
Обеспечение качества
Качество имеет первостепенное значение в производстве печатных плат, а печатные плат RT/duroid 6010.2LM соответствуют стандартам IPC-Class-2.обеспечение надежности и производительности в критических приложениях.
Преимущества использования RT/duroid 6010.2LM PCB
1.Уменьшение размера цепи:Высокая диэлектрическая постоянная позволяет конструкторам создавать более мелкие, более эффективные схемы, что особенно полезно в современных компактных устройствах.
2.Низкая потеря производительности:Низкий коэффициент рассеивания обеспечивает передачу сигналов с минимальными потерями,жизненно важно для поддержания целостности высокочастотных сигналов в таких приложениях, как усилители мощности и спутниковые связи.
3.Надежность в суровой среде:С низкой влагопоглощающей способностью и высокой тепловой стабильностью, этот ПХБ может надежно работать в различных сложных условиях, что делает его подходящим для применения в авиации, телекоммуникациях,и обороны.
4.Повторяемая производительность схемы:Строгий контроль над диэлектрической постоянной и толщиной приводит к постоянной производительности на нескольких панелях, что является важным фактором для массового производства.
| ПКБ-материал: | Керамический композит из ПТФЭ |
| Определитель: | NT1 дюроид |
| Диэлектрическая постоянная: | 10.2 ± 0,25 (процесс); 10.7 (конструкция) |
| Количество слоев: | 1 слой, 2 слоя |
| Вес меди: | 0.5 унций (17 мкм), 1 унций (35 мкм), 2 унций (70 мкм) |
| Диэлектрическая толщина: | 10миллиметров (0,254 мм), 25миллиметров (0,635 мм), 50миллиметров (1,27 мм), 75миллиметров (1,90 мм) |
| Размер ПКБ: | ≤ 400 мм х 500 мм |
| Маска для сварки: | Зеленый, черный, синий, желтый, красный и т.д. |
| Окончание поверхности: | Голая медь, HASL, ENIG, Погружение олово, Погружение серебро, OSP. |
Типичные применения
Многофункциональность PCB RT/duroid 6010.2LM делает его подходящим для широкого спектра применений, включая:
- Патч-антенны: идеально подходят для беспроводных систем связи, где пространство и эффективность имеют решающее значение.
- Спутниковые системы связи: характеристики низкой потери повышают целостность сигнала на большие расстояния.
- Усилители мощности: предназначены для обработки высокочастотных сигналов с минимальными потерями, что делает их подходящими для применения в радиочастотном диапазоне.
- Системы предотвращения столкновений самолетов: надежность и производительность имеют решающее значение в аэрокосмических приложениях, где безопасность имеет первостепенное значение.
- Наземные радиолокационные системы предупреждения: высокая тепловая устойчивость и низкая влагопоглощение PCB способствуют эффективной работе радиолокационных систем.
Заключение
ПКБ RT/duroid 6010.2LM представляет собой значительный прогресс в технологии ПКБ, предлагая уникальную комбинацию высокой диэлектрической постоянной, низкой потери и надежной тепловой стабильности.С его тщательной конструкцией и строгим обеспечением качестваЕсли вы разрабатываете спутниковые системы связи или передовые радиолокационные технологии, RT/duroid 6010 может быть полезен для всех.2LM PCB является важным компонентом для достижения оптимальной производительности и надежности.
Исследуйте возможности RT/duroid 6010.2LM и поднимите свои проекты на новые высоты!
