Подробная информация о продукте:
Оплата и доставка Условия:
|
| Основное вещество: | TC600 1.27mm | Отсчет слоя: | 2 слоя |
|---|---|---|---|
| Толщина PCB: | 1,4 mm ±0.1 | Размер PCB: | 120 x 66mm=1up |
| Маска припоя: | черный | Silkscreen: | белый |
| Медный вес: | 1oz | Поверхностный финиш: | Серебр погружения, 80,8% |
| Высокий свет: | Высокоскоростная доска PCB микроволны,Монтажная плата микроволновой печи PCB,Двойная |
||

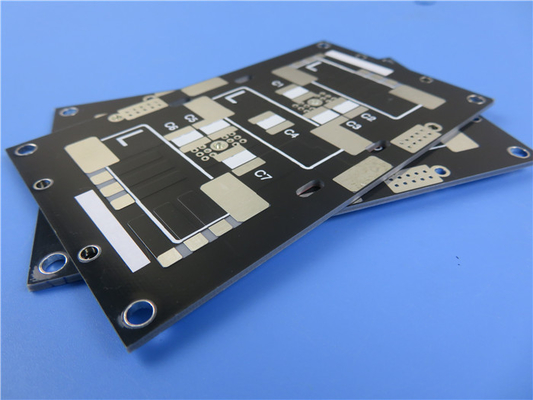

TC600 высокочастотным монтажная плата микроволны PCB 50mil 1.27mm встали на сторону двойником, который с серебром погружения
(Платы с печатным монтажом выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)
Общее описание
Это тип управления жары PCB сделал на субстрате TC600 rogers (Arlon) с толщиной 50mil, начиная медь 0.5oz, закончило маску 1oz медную, черную припоя на компонентной стороне и серебр погружения покрытый на пусковых площадках. Доска двойного слоя изготовленная согласно стандарту класса 2 IPC. Все доски зонд испытанные 100% электрические, летание или приспособление теста, перед пересылкой.
Спецификации PCB
| РАЗМЕР PCB | 120 x 66mm=1up |
| ТИП ДОСКИ | Двойник встал на сторону PCB |
| Количество слоев | 2 слоя |
| Поверхностные компоненты держателя | УТВЕРДИТЕЛЬНЫЙ ОТВЕТ |
| Через компоненты отверстия | НЕТ |
| STACKUP СЛОЯ | медь ------- 0,5 oz) +plate ВЕРХНИЙ слой 17um ( |
| TC600 1.27mm | |
| медь ------- 17um (0,5 oz) + слой СРЕДСТВА плиты | |
| ТЕХНОЛОГИЯ | |
| Минимальные трассировка и космос: | mil 6 mil/6 |
| Минимальные/максимальные отверстия: | 0,5 mm/4,0 mm |
| Количество различных отверстий: | 6 |
| Количество буровых скважин: | 87 |
| Количество филированных слотов: | 0 |
| Количество внутренних вырезов: | 0 |
| Управление импеданса: | нет |
| Номер пальца золота: | 0 |
| МАТЕРИАЛ ДОСКИ | |
| Стеклянная эпоксидная смола: | TC600 1.27mm |
| Окончательная фольга внешняя: | 1,0 oz |
| Окончательная фольга внутренняя: | N/A |
| Окончательная высота PCB: | 1,4 mm ±0.1 |
| ПОКРЫВАТЬ И ПОКРЫВАТЬ | |
| Поверхностный финиш | Серебр погружения, 80,8% |
| Припаяйте маску для того чтобы примениться к: | Верхняя сторона и нижняя сторона |
| Цвет маски припоя: | Черный |
| Тип маски припоя: | LPI |
| CONTOUR/CUTTING | Трасса |
| МАРКИРОВКА | |
| Сторона компонентного сказания | Компонентная сторона |
| Цвет компонентного сказания | Белый |
| Имя или логотип изготовителя: | N/A |
| ЧЕРЕЗ | Покрытый через отверстие (PTH), минимальный размер 0.5mm. |
| ОЦЕНКА FLAMIBILITY | 94V-0 |
| ДОПУСК РАЗМЕРА | |
| Размер плана: | 0,0059" |
| Плакировка доски: | 0,0029" |
| Допуск сверла: | 0,002" |
| ТЕСТ | Пересылка электрического теста 100% прежняя |
| ТИП ХУДОЖЕСТВЕННОГО ПРОИЗВЕДЕНИЯ, КОТОРЫЙ НУЖНО ПОСТАВИТЬ | файл электронной почты, Gerber RS-274-X, PCBDOC etc |
| ОБЛАСТЬ УВЕРЕННОГО РАДИОПРИЕМА | Всемирно, глобально. |
Наши преимущества
1. Сильные возможности PCB поддерживают ваши научные исследования и разработки, продажи и маркетинг;
2. Продукты и производство PCB аттестованы утвержденными организациями;
3. мастерская 16000㎡ с возможностью выхода 30000㎡ и 8000 типами PCB в месяц;
4. Быстрая проверка CADCAM и свободная цитата PCB;
5. Отсутствие количества минимального заказа. 1 часть доступна;
6. Команда со страстью, дисциплиной, ответственностью и честностью;
7. Больше чем леты 19+ высокочастотного опыта PCB;
8. Возможность PCB прототипа к возможности объема продукции;
9. Доставка в срок: >98%, тариф жалобы клиента: <1>
10. Класс 3 класса 2 IPC/IPC;
Наши возможности PCB (2022)
| Параметр | Значение |
| Отсчеты слоя | 1-32 |
| Материал субстрата | RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO4534, RO4535, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210; RT/Duriod 5880; RT/Duriod 5870, RT/Duriod 6002, RT/Duroid 6010, RT/duroid 6035HTC; RT/duroid 5880LZ; TMM3, TMM4, TMM6, TMM10, TMM10i, TMM13i, каппа 438; TLF-35; RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45; TLX-0, TLX-6, TLX-7, TLX-8; TLX-9, TLY-3, TLY-5, TLY-5Z; PTFE F4B (DK2.2 DK2.65 DK2.85 DK2.94, DK3.0, DK3.2, DK3.38, DK3.5, DK4.0, DK4.4, DK6.15, DK10.2); AD250C, AD255C, AD300D, AD350A, AD450, AD600, AD1000, TC350; TC600; Nelco N4000, N9350, N9240; FR-4 (высокий Tg S1000-2M, TU-872 SLK, TU-768, IT-180A etc.), FR-4 высокое CTI>600V; Polyimide, ЛЮБИМЕЦ; Ядр etc металла. |
| Максимальный размер | Тест летая: 900*600mm, тест 460*380mm приспособления, отсутствие теста 1100*600mm |
| Допуск плана доски | ±0,0059"(0.15mm) |
| Толщина PCB | 0,0157" - 0,3937" (0.40mm--10.00mm) |
| Допуск толщины (T≥0.8mm) | ±8% |
| Допуск толщины (t<0.8mm) | ±10% |
| Толщина слоя изоляции | 0,00295" - 0,1969" (0.075mm--5.00mm) |
| Минимальный след | 0,003" (0.075mm) |
| Минимальный космос | 0,003" (0.075mm) |
| Наружная медная толщина | 35µm--350µm (1oz-10oz) |
| Внутренняя медная толщина | 17µm--350µm (0.5oz - 10oz) |
| Буровая скважина (механическая) | 0,0079" - 0,25" (0.2mm--6.35mm) |
| Законченное отверстие (механическое) | 0,0039" - 0,248" (0.10mm--6.30mm) |
| DiameterTolerance (механическое) | 0,00295" (0.075mm) |
| Регистрация (механическая) | 0,00197" (0.05mm) |
| Коэффициент сжатия | 12:1 |
| Тип маски припоя | LPI |
| Минимальный мост Soldermask | 0,00315" (0.08mm) |
| Минимальный зазор Soldermask | 0,00197" (0.05mm) |
| Штепсельная вилка через диаметр | 0,0098" - 0,0236" (0.25mm--0.60mm) |
| Допуск управлением импеданса | ±10% |
| Поверхностный финиш | HASL, HASL ЕСЛИ, ENIG, олово погружения, серебр погружения, OSP, палец золота, червонное золото покрыл etc. |
