стекло ITEQ FR4 эпоксидной смолы 1.0mm PCB погружения монтажной платы 2 слоев серебряный

МОК:	1PCS
цена:	USD9.99-99.99
Стандартная упаковка:	Вакуум bags+Cartons
Срок доставки:	8-9 рабочих дней
Способ оплаты:	T/T
Пропускная способность:	5000pcs в месяц

Подробности Информация

Описание продукта

Подробная информация

Место происхождения

Китай

Фирменное наименование

Bicheng

Сертификация

UL, ISO9001, IATF16949

Номер модели

BIC-470.V1.0

Базовый материал:

Количество слоев:

2 слоя

Толщина печатной платы:

1.0mm ±0.1

Размер печатной платы:

120 х 79 мм = 4 шт.

Паяльная маска:

зеленый

Шелкография:

Белый

Медная масса:

1 унция

Поверхностная обработка:

Погружение серебро

Выделить:

1.0mm монтажная плата 2 слоев

ITEQ FR4 монтажная плата 2 слоев

PCB погружения ITEQ FR4 серебряный

Описание продукта

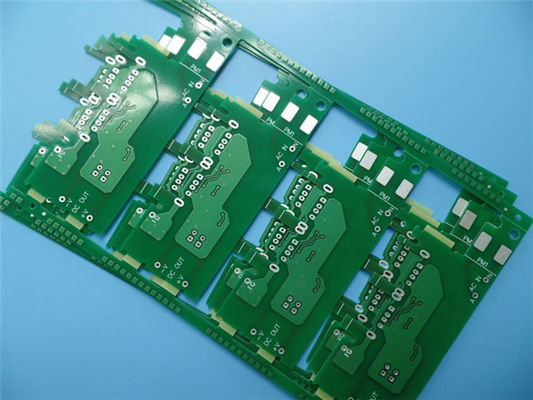

Погруженный серебряный ПКБ на 1,0 мм эпоксидное стекло ITEQ FR-4 2-слойная схема для USB-зарядки

1.1 Общее описание

Это тип двухслойной печатной платы, построенной на FR-4 субстрате с Tg 170°C для применения USB-зарядки.0 мм толщиной с белым шелковым экраном ((Taiyo) на зеленой сварной маске (Nanya) и погруженным серебром на подкладкахОсновной материал из Тайваня ITEQ поставляет 4 до PCB на панель. Они изготавливаются по IPC 6012 класс 2 с использованием предоставленных данных Гербер. Каждая 30 панелей упакованы для отправки.

1.2 Особенности и преимущества

Выдающаяся термостойкость и подходящая для безсвинцовых процессов

Может работать горизонтально и имеет высокую эффективность

Инспекция AOI

Удовлетворение ваших потребностей в PCB от прототипа до массового производства.

12-часовая котировка

Возможность прототипа ПКБ

1.3 Применение

Беспроводный маршрутизатор

Адаптер Bluetooth для ПК

Управляющий двигателем

Отслеживание GSM

Модем HSDPA

1.4 Параметр и таблица данных

Размер ПКБ	120 x 79 мм = 4 PCS
Тип доски	Двусторонние ПХБ
Количество слоев	2 слоя
Компоненты поверхностного монтажа	Да, да.
С помощью отверстий	Да, да.
СТРАНКОВАНИЕ слоев	медь ------- 17,8um ((0,5 унций) + ПЛАТ
	FR-4 0,8 мм
	медь ------- 17,8um ((0,5 унций) + ПЛАТ
Технологии
Минимальные следы и пространство:	4 миллилитра/4 миллилитра
Минимальные / максимальные отверстия:	0.5/3.8 мм
Количество различных отверстий:	4
Количество отверстий:	135
Количество измельченных слотов:	1
Количество внутренних отрезков:	0
Управление импеданцией	- Нет.
Материал для доски
Эпоксид стекла:	FR-4, ITEQ IT-180A TG>170
Окончательная фольга внешняя:	1 унция
Внутренняя конечная фольга:	0 унций
Окончательная высота ПХБ:	10,0 мм ± 0.1
ПЛАТИРОВАНИЕ И ПОТРЕВАНИЕ
Поверхностная отделка	Серебро погружения, Ag> 0,15μm
Маска для сварки применяется:	Сверху и снизу, минимум 12 микрон.
Цвет маски для сварки:	Зелёный, LP-4G G-05, Наня поставляется.
Тип паяльной маски:	LPSM
Контур/резка	Маршрутизация
Маркировка
Страна легенды компонента	TOP
Цвет легенды компонента	Белый, S-380W, Тайё поставляется.
Наименование или логотип производителя:	Отметка на доске в дирижёре и на ногах ЗОНА СВОБОДА
ВИА	Покрытый через отверстие (PTH), через палаточный.
Оценка воспламеняемости	UL 94-V0 Минимальное разрешение.
Размерная толерантность
Размер контура:	00,15 мм.
Площадь:	0.0030" (0,076 мм)
Толерантность сверла:	0.002" (0,05 мм)
ТЕСТ	100% электрическое испытание до отправки
Тип поставляемого произведения искусства	файл электронной почты, Gerber RS-274-X, PCBDOC и т.д.
ЗОНА ОБЩЕСТВОЙ	По всему миру, по всему миру.

1.5 ITEQ Ламинат/Препрег.: IT-180ATC / IT-180ABS

Недвижимость	Толщина <0,50 мм		Толщина 0,50 мм		Объекты	Метод испытания
	[0,0197 дюйма]		[0,0197 дюйма]		Объекты	Метод испытания
	Типичная стоимость	Спецификация	Типичная стоимость	Спецификация	Метрический	IPC-TM-650
	Типичная стоимость	Спецификация	Типичная стоимость	Спецификация	(английский)	(или как указано)
Прочность очистки, минимальная					Н/мм	2.4.8
А. Медная фольга с низким профилем и медная фольга с очень низким профилем - все массы меди > 17 мм [0,669 млн]					(фунт/дюйм)	2.4.8.2
B. Медная фольга стандартного профиля	0.88 (5.0)	0.70 (4.00)	0.88 (5.0)	0.70 (4.00)		2.4.8.3
1После теплового стресса.
2. при 125°C
3Послепроцессные решения	1.23 (7.0)	0.80 (4.57)	1.40 (8.0)	1.05 (6.00)
	1.05 (6.0)	0.70 (4.00)	1.23 (7.0)	0.70 (4.00)
	1.05 (6.0)	0.55 (3.14)	1.23 (7.0)	0.80 (4.57)
Объемное сопротивление, минимальное					MW-см	2.5.17.1
A. C-96/35/90	3.0х10¹⁰	106	- Я...	- Я...
B. После устойчивости к влаге	- Я...	- Я...	3.0х10¹⁰	104
C. при повышенной температуре E-24/125	5.0х10¹⁰	103	1.0х10¹⁰	103
Поверхностное сопротивление, минимальное					МВт	2.5.17.1
A. C-96/35/90	3.0х10¹⁰	104	- Я...	- Я...
B. После устойчивости к влаге	- Я...	- Я...	3.0х10¹⁰	104
C. при повышенной температуре E-24/125	4.0х10¹⁰	103	4.0х10¹⁰	103
Поглощение влаги, максимум	- Я...	- Я...	0.12	0.8	%	2.6.2.1
Диэлектрический разрыв, минимальный	- Я...	- Я...	60	40	kV	2.5.6
Пропускная способность (Dk, содержание смолы 50%)		5.4		5.4	- Я...
(Ламинированный и ламинированный препрег)
A. 1 МГц	4.4		4.4			2.5.5.9
B. 1 ГГц	4.4		4.4
C. 2 ГГц	4.2		4.3			2.5.5.13
D. 5 ГГц	4.1		4.1
E. 10 ГГц	4		4.1
Тангенс потери (Df, содержание смолы 50%)		0.035		0.035	- Я...
(Ламинированный и ламинированный препрег)
A. 1 МГц	0.015		0.014			2.5.5.9
B. 1 ГГц	0.015		0.015
C. 2 ГГц	0.015		0.015			2.5.5.13
D. 5 ГГц	0.016		0.016
E. 10 ГГц	0.017		0.016
Прочность на изгибе, минимальная					Н/мм²	2.4.4
А. Длина направления	- Я...	- Я...	500-530	415	(фунт/дюйм²)
	- Я...	- Я...	(72 500-76 850 человек)	- Шестьдесят.190
B. Поперечное направление	- Я...	- Я...	410-440	345
	- Я...	- Я...	(59 450-63 800)	- Пятьдесят.140
Сопротивление дуги, минимальное	125	60	125	60	с	2.5.1
Тепловое напряжение 10 с при 288°C [550.4F],минимум					Рейтинг	2.4.13.1
А. Не выгравированные	Пройдите	Пропуск визуальный	Пройдите	Пропуск визуальный
B. Выгравированные	Пройдите	Пропуск визуальный	Пройдите	Пропуск визуальный
Электрическая прочность, минимальная	45	30	- Я...	- Я...	КВ/мм	2.5.6.2
(Ламинированный и ламинированный препрег)	45	30	- Я...	- Я...	КВ/мм	2.5.6.2
воспламеняемость,	V-0	V-0	V-0	V-0	Рейтинг	UL94
(Ламинированный и ламинированный препрег)	V-0	V-0	V-0	V-0	Рейтинг	UL94
Температура перехода стекла ((DSC)	175	170 минимум	175	170 минимум	̊C	2.4.25
Температура разложения	- Я...	- Я...	345	340 минимум	̊C	2.4.24.6
Температура разложения	- Я...	- Я...	345	340 минимум	̊C	(5% потери веса)
Ось X/Y CTE (40°C - 125°C)	- Я...	- Я...	10-13	- Я...	PPM/ ̊C	2.4.24
CTE по оси Z						2.4.24
А. Альфа 1	- Я...	- Я...	45	Максимально 60	PPM/ ̊C
B. Альфа 2	- Я...	- Я...	210	Максимально 300	PPM/ ̊C
C. от 50 до 260 градусов C	- Я...	- Я...	2.7	30,0 максимум	%
Термостойкость						2.4.24.1
A. T260	- Я...	- Я...	> 60	минимум 30	Протокол
B. T288	- Я...	- Я...	> 30	15 минимум	Протокол
Сопротивление CAF	- Я...	- Я...	Пройдите	AABUS	Пройти/провалить	2.6.25
