M6 высокоскоростной низкопотери PCB 6-слойный 1,4 мм толщиной ENEPIG

M6 высокоскоростной низкопотери PCB 6-слойный 1,4 мм толщиной ENEPIG

МОК: 1 шт.
цена: USD9.99-99.99/PCS
Стандартная упаковка: Вакуумные пакеты+Картоны
Срок доставки: 8-9 рабочих дней
Способ оплаты: T/T
Пропускная способность: 5000 штук в месяц
Подробная информация
Место происхождения
Китай
Фирменное наименование
Bicheng
Сертификация
UL, ISO9001, IATF16949
Материал для ПХБ:
M6 Core R5775G ((HVLP) 500 мкм;
Количество слоев:
6-Layer
Толщина ПКБ:
10,4 мм
Размер ПКБ:
810,9 мм х 53,7 мм = 1 PCS, +/- 0,15 мм
Вес меди:
Внешние слои 1 унция (1,4 мил), внутренние слои 0,5 унции
Поверхностная отделка:
Золото погружения палладиума Electroless никеля Electroless (ENEPIG)
Выделить:

ПХБ с низкими потерями 6-слойной

,

M6 PCB 6-слойный

,

ENEPIG Finish 6 слойный ПКБ

Описание продукта

Эта 6-слойная печатная плата изготовлена из высокопроизводительного материала Megtron6 (M6) R-5775G. Разработана для высокоскоростных приложений с низкими потерями, идеально подходит для передовых технологий, таких как связь 5G, автомобильная электроника и высокопроизводительные вычисления.



Детали конструкции

Эта 6-слойная печатная плата тщательно разработана для удовлетворения строгих требований современных электронных устройств. Вот основные детали конструкции:



- Базовый материал: Megtron6 (M6) - R5775G (HVLP)
- Количество слоев: 6 слоев, что позволяет создавать сложные конструкции схем.
- Размеры платы: 81,9 мм x 53,7 мм, с допуском ±0,15 мм, что обеспечивает точную посадку в корпусах устройств.
- Минимальная ширина проводника/зазора: 4/5 мил, что облегчает компоновку высокой плотности.
- Минимальный размер отверстия: 0,3 мм, подходит для различных типов компонентов.
- Толщина готовой платы: 1,4 мм, оптимизирована для долговечности.
- Покрытие поверхности: химическое никелирование химическое палладирование иммерсионное золото (ENEPIG), обеспечивающее отличную паяемость и коррозионную стойкость.



Свойство Единицы измерения Метод испытания Условие Типичное значение
ТЕРМИЧЕСКИЕ Температура стеклования (Tg) C DSC Как получено 185
  DMA Как получено 210
Температура термического разложения C TGA Как получено 410
Время до расслоения (T288) Без Cu Мин IPC TM-650 2.4.24.1 Как получено > 120
С Cu Мин IPC TM-650 2.4.24.1 Как получено > 120
CTE : α1 X - ось ppm / C ppm / C IPC TM-650 2.4.24 < Tg 14 - 16
Y - ось ppm / C ppm / C IPC TM-650 2.4.24 < Tg 14 - 16
Z - ось ppm / C ppm / C IPC TM-650 2.4.24 < Tg 45
CTE : α2 Z - ось ppm / C ppm / C IPC TM-650 2.4.24 > Tg 260 260
ЭЛЕКТРИЧЕСКИЕ Объемное сопротивление MΩ - см IPC TM-650 2.5.17.1 C-96/35/90 1 x 109
Поверхностное сопротивление MΩ IPC TM-650 2.5.17.1 C-96/35/90 1 x 108
Диэлектрическая проницаемость (Dk) @ 1 ГГц / IPC TM-650 2.5.5.9 C-24/23/50 3.71
@ 10 ГГц / IPC TM-650 2.5.5.5 C-24/23/50 3.61
Коэффициент диэлектрических потерь (Df) @ 1 ГГц / IPC TM-650 2.5.5.9 C-24/23/50 0.002
@ 10 ГГц / IPC TM-650 2.5.5.5 C-24/23/50 0.004
ФИЗИЧЕСКИЕ Водопоглощение % IPC TM-650 2.6.2.1 D-24/23 0.14
Прочность на отслаивание 1 унция (H-VLP) кН / м IPC TM-650 2.4.8 Как получено 0.8 0.8
Воспламеняемость / UL C-48/23/50 94V-0



Конфигурация слоев

Конфигурация слоев нашей печатной платы разработана для оптимальной производительности в высокочастотных приложениях:



Медные слои: Несколько слоев меди толщиной от 17 μм до 35 μм, стратегически расположенных для эффективной передачи сигнала.


Материалы препрега: Препреги R-5670(G) обеспечивают стабильность и изоляцию между медными слоями.


Основной материал: M6 Core R5775G (HVLP) обеспечивает низкие диэлектрические потери и высокую термическую надежность.



M6 высокоскоростной низкопотери PCB 6-слойный 1,4 мм толщиной ENEPIG 0



Преимущества Megtron6 (M6) R-5775G



Высокоскоростная производительность
Ламинат Megtron6 специально разработан для высокочастотных приложений. С диэлектрической проницаемостью 3,4 при 1 ГГц и 3,34 при 13 ГГц он минимизирует потери сигнала, что делает его идеальным для связи 5G и других высокоскоростных технологий.



Низкие диэлектрические потери
Коэффициент диэлектрических потерь 0,002 при 1 ГГц и 0,0037 при 13 ГГц обеспечивает эффективную передачу энергии, снижая тепловыделение и улучшая общую производительность.



Термическая надежность
Высокое значение Tg (>185 °C) и температура термического разложения (Td) 410 °C делают эту печатную плату подходящей для сред со значительными термическими проблемами, такими как автомобильные и аэрокосмические приложения.



Соответствие экологическим требованиям
Эта печатная плата соответствует требованиям RoHS и не содержит галогенов, что соответствует мировым стандартам экологичного производства. Эта приверженность устойчивому развитию имеет решающее значение для современного электронного дизайна.



Материал печатной платы: Стеклоткань с низким DK
Обозначение: Ламинат R-5775(G), Препрег R-5670(G)
Диэлектрическая проницаемость: 3.61 10 ГГц
Коэффициент диэлектрических потерь 0.004 10 ГГц
Количество слоев: Многослойная печатная плата, гибридная печатная плата
Вес меди: 0,5 унции (17 µм), 1 унция (35µм), 2 унции (70µм)
Толщина печатной платы: 0,4 мм, 0,6 мм, 0,8 мм, 1,0 мм, 1,6 мм, 1,8 мм, 2,0 мм
Размер печатной платы: ≤400 мм X 500 мм
Паяльная маска: Зеленый, черный, синий, желтый, красный и т. д.
Покрытие поверхности: Медь без покрытия, HASL, ENIG, иммерсионное серебро, иммерсионное олово, OSP и т. д.



Типичные области применения

Связь 5G: Базовые станции, антенны миллиметрового диапазона, радиочастотные передние концы



Автомобильная электроника: радарные системы 77 ГГц, ADAS


Центры обработки данных: Высокоскоростные материнские платы серверов, печатные платы оптических модулей


Аэрокосмическая промышленность: Печатные платы для спутниковой связи и радаров


Бытовая электроника: Маршрутизаторы Wi-Fi 6E/7, устройства AR/VR



Заключение
Эта печатная плата с материалом Megtron6 является ключевым компонентом в ландшафте современной электроники. От высокоскоростной связи до автомобильных систем безопасности, ее передовые функции и материалы обеспечивают основу для инновационных разработок. По мере того, как технологии продолжают развиваться, эта печатная плата готова решать задачи завтрашних высокопроизводительных приложений. Встречайте будущее электроники с нашими сложными, надежными и экологически безопасными решениями для печатных плат.

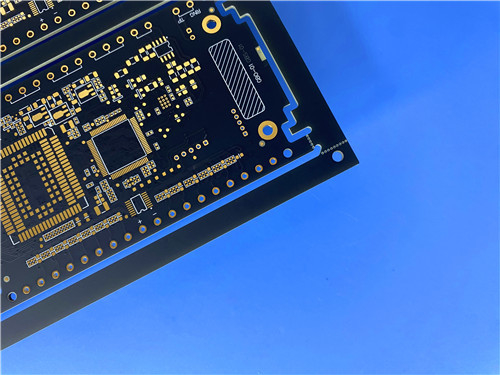

M6 высокоскоростной низкопотери PCB 6-слойный 1,4 мм толщиной ENEPIG 1
