14-слойный Мегтон 6 высокоскоростной ПКБ с 1,64 мм сверхнизкой потерей

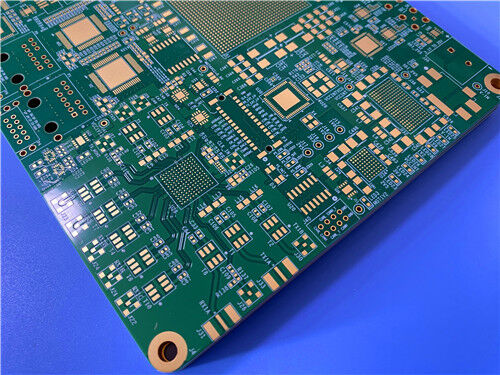

14-слойная высокоскоростная печатная плата Megtron 6 представляет собой высоконадежную многослойную печатную плату со сверхнизкими потерями, идеально подходящую для высокоскоростных сетей, мобильной связи и электронных систем HDI с высокой плотностью размещения. Эта 14-слойная печатная плата, использующая подложку Panasonic Megtron 6 со сверхнизкими потерями премиум-класса, обеспечивает превосходную диэлектрическую стабильность, превосходное термическое сопротивление и точность управления импедансом. Он полностью соответствует строгим промышленным стандартам IPC-3 для поддержки высокочастотной и высокоскоростной передачи сигналов с минимальной задержкой и затуханием сигнала.

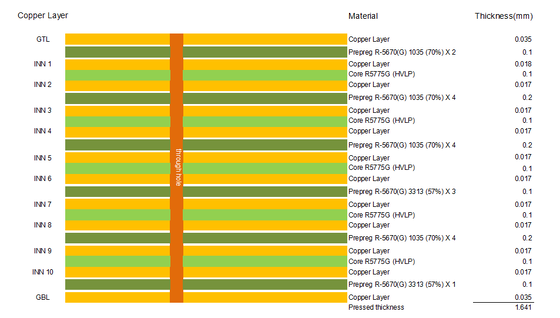

Эта специальная высокоскоростная печатная плата имеет различную конфигурацию толщины меди: внешние медные слои толщиной 1 унцию для стабильной сильноточной проводимости и надежной пайки, а также внутренние медные слои толщиной 0,5 унции для точной трассировки и компоновки с высокой плотностью. Толщина готовой доски составляет 1,64 мм, единый размер 178,8×169 мм. Изделие поставляется в виде комбинации панелей 2×2 (всего 4 штуки), с обработанными кромками шириной 5 мм, зарезервированными со всех четырех сторон. Плата оснащена зеленой паяльной маской и белой шелкографией, а также премиальной отделкой поверхности никель-палладий-золото, что обеспечивает превосходную стойкость к окислению и стабильную паяемость. Он использует стандартную технологию полимерных заглушек IPC-4761 TYPE VII и профессиональное согласование импеданса микрополосковых/полосковых линий, что соответствует высоким стандартам высокоскоростного серийного производства печатных плат и требованиям долгосрочной надежной работы.

Точные параметры контроля импеданса

Эта 14-слойная печатная плата Megtron 6 реализует строгий контроль импеданса микрополосковых и полосковых линий для несимметричных и дифференциальных сигналов, устраняя высокоскоростное отражение сигнала, перекрестные помехи и искажения формы сигнала, обеспечивая полную целостность сигнала:

Характеристики 14-слойной печатной платы Megtron 6

Что такое Мегтрон 6? Материал высокоскоростной печатной платы со сверхнизкими потерями

Megtron 6 — это высокоскоростная подложка для печатных плат премиум-класса со сверхнизкими потерями, служащая отраслевым стандартом для высокочастотных, высокоскоростных цифровых устройств и HDI.многослойная схемаконструкции. Оснащенный стеклотканью с низким Dk (R-5775) и соответствующим препрегом (R-5670), Megtron 6 обладает чрезвычайно стабильными диэлектрическими характеристиками в широкополосных диапазонах частот, идеально удовлетворяя требованиям высокоскоростной передачи сигналов для сетей, мобильной связи и беспроводных устройств.

Благодаря сверхнизкой диэлектрической проницаемости и коэффициенту рассеяния Megtron 6 эффективно снижает потери высокоскоростного сигнала и задержку передачи. Он обеспечивает превосходную термическую стабильность, низкий коэффициент теплового расширения и превосходную влагостойкость, сохраняя стабильные физические и электрические свойства при высокотемпературной пайке и длительной работе с высокими нагрузками. Поддерживая проектирование межсоединений высокой плотности HDI и стандартные рабочие процессы промышленной обработки, Megtron 6 является предпочтительной основой для высокопроизводительных высокоскоростных многослойных печатных плат.

Рекомендации по обработке и хранению Megtron 6

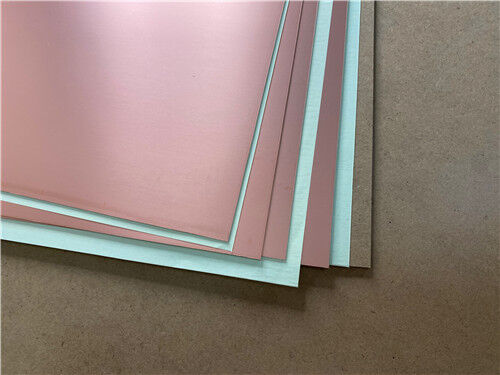

Ламинаты и препреги Megtron 6 требуют стандартизированных процедур хранения и обработки, чтобы сохранить оптимальные характеристики сверхнизких потерь и структурную стабильность. Хранение на плоской поверхности в прохладном и сухом помещении является обязательным во избежание изгибов и царапин на поверхности. Препрег требует условий хранения ниже 23℃ и относительной влажности 50%, а также длительного хранения при низкой температуре 5℃. Совокупное время воздействия препрега на открытом воздухе не может превышать 8 часов, чтобы предотвратить поглощение влаги и снижение эксплуатационных характеристик.

Внутренние слои проходят профессиональную химическую очистку и обработку оксидами. Обработка органического покрытия перекисью/серной кислотой предпочтительна для обеспечения стабильной прочности межслоевого соединения. Полная сушка для удаления влаги при температуре 105℃ в течение 20-30 минут эффективно удаляет поверхностную и внутреннюю влагу, обеспечивая высокое качество ламинирования и долгосрочную надежность печатной платы.

Области применения печатных плат Megtron 6

Высокоскоростное сетевое оборудование:Основные платы маршрутизаторов, материнские платы сетевых коммутаторов и модули высокоскоростной передачи сигналов.

Мобильная и беспроводная связь:Беспроводное терминальное оборудование 5G/6G, платы высокочастотной обработки сигналов

HDI-устройства высокой плотности:Многослойные платы HDI, требующие миниатюризации и высокой надежности.

Высокопроизводительные вычисления:Серверные высокоскоростные объединительные платы, модули хранения данных и высокоскоростные вычислительные модули

Заключение

Эта 14-слойная высокоскоростная печатная плата Megtron 6 представляет собой высококачественное многослойное схемное решение со сверхмалыми потерями для высокоскоростных цифровых и коммуникационных систем. Эта печатная плата толщиной 1,64 мм, оснащенная точным контролем импеданса микрополосковых и полосковых линий, конструкцией с двойной толщиной меди и надежной отделкой поверхности никель-палладий-золото, обеспечивает сверхстабильную целостность высокоскоростного сигнала и долгосрочную эксплуатационную надежность. Это идеальный выбор для высокопроизводительных сетей, беспроводной связи и высокопроизводительных вычислений, а также проектов высокоскоростной настройки печатных плат.
