1-4 основанная медь IMS PCB ядра металла слоев ISO9001

1-4 основанная медь IMS PCB ядра металла слоев ISO9001

МОК: 1pcs
цена: USD9.99-99.99
Стандартная упаковка: Вакуум bags+Cartons
Срок доставки: 8-9 рабочих дней
Способ оплаты: T/T
Пропускная способность: 5000pcs в месяц
Подробная информация
Место происхождения
Китай
Фирменное наименование
Bicheng
Сертификация
UL, ISO9001, IATF16949
Номер модели
BIC-757.V1.0
Основное вещество:
Алюминий, медь, утюг
Отсчет слоя:
1-4 слои
Толщина PCB:
0,0157" x 0,2362" (0.4-6.0mm)
Медный вес:
0.5OZ (17.5µm), 1OZ (35µm), 2OZ (70µm), 3OZ (105µm), 4OZ (140µm) к 10oz (350µm)
Поверхностный финиш:
HASL, золото погружения, серебр погружения, OSP
Выделить:

Медный PCB ядра основного металла

,

PCB ядра металла ISO9001

,

Медь ISO9001 основала PCB

Описание продукта

Медь основала плату с печатным монтажом PCB изготовляя на PCB медным изолированном ядром ядре субстрата металла (PCB IMS) и металла (MCPCB)

1. Медный основанный PCB
Медный PCB ядра один из самых дорогих субстратов металла, и своя термальная проводимость много времен лучше чем это из субстратов алюминия и утюга. Соответствующее для высокочастотных цепей, повсюду регионов температуры изменяя и тепловыделения.

2. Слой вверх
Необходим, что имеет слой цепи медного субстрата большую допустимую силу тока, так толстая медная фольга должен быть использован, толщина чего вообще 35 μ m | 280 μ m;

Теплоизоляционный слой основная технология медного субстрата тоже. Проводимость ядра термальная составлена алюминиевой триокиси и порошка и полимера кремния заполненных с эпоксидной смолой, термальное сопротивление низко (0,15), вискоэластичность превосходно, и оно имеет способность сопротивляться термальному вызреванию. Оно может выдержать механический и термальный стресс.

Основание металла член поддержки медного PCB. Необходимо, что имеет высокую термальную проводимость, вообще листовая медь использована потому что медь может обеспечить лучшую термальную проводимость, соответствующую для сверлить, пробивать, резать и резать и другой обычный подвергать механической обработке.

1,3 возможность 2021 PCB ядра металла

Возможность PCB ядра металла
НЕТ. Параметр Значение
1 Тип ядра металла Алюминий, медь, утюг
2 Модель ядра металла A1100, A5052, A6061, A6063, C1100
3 Поверхностный финиш HASL, золото погружения, серебр погружения, OSP
4 Толщина поверхностной плакировки HASL: Sn>2.54µm, ENIG: Au 0.025-0.1µm, Ni 2.5-5µm
5 Отсчет слоя 1-4 слои
6 Максимум размера доски 23" x 46" (584mm×1168mm)
7 Mininum размера доски 0,1969" x 0,1969" (5mm×5mm)
8 Толщина доски 0,0157" x 0,2362" (0.4-6.0mm)
9 Медная толщина 0.5OZ (17.5µm), 1OZ (35µm), 2OZ (70µm), 3OZ (105µm), 4OZ (140µm) к 10oz (350µm)
10 Минимальная ширина следа 5mil (0.127mm)
11 Минимальный космос 5mil (0.127mm)
12 Минимальный размер отверстия 0,0197" (0.5mm)
13 Максимальный размер отверстия Отсутствие предела
14 Минимальные отверстия пробили Толщина PCB <1>
Thikness 1.2-3.0mm PCB: 0,0591" (1.5mm)
15 Толщина стены PTH >20µm
16 Допуск PTH ±0.00295» (0.075mm)
17 Допуск NPTH ±0.00197» (0.05mm)
18 Отступление положения отверстия ±0.00394» (0.10mm)
19 Допуск плана Трасса: ±0.00394» (0.1mm)
Пробивать: ±0.00591» (0.15mm)
20 Угол V-отрезка 30°, 45°, 60°
21 размер V-отрезка 0,1969" x 47,24" (5mm×1200mm)
22 Толщина доски V-отрезка 0,0236" x 0,1181" (0.6-3mm)
23 Допуск угла V-отрезка ±5º
24 Verticality V-CUT ≤0.0059» (0.15mm)
25 Минимальные квадратные слоты пробили Толщина PCB < 1="">
Толщина 1.2-3.0mm PCB: 0,0394" x 0,0394" (1,0 x 1.0mm)
26 Минимальная ПУСКОВАЯ ПЛОЩАДКА BGA 0,01378" (0.35mm)
27 Минимальная ширина моста маски припоя. 8mil (0.2032mm)
28 Минимальная толщина маски припоя >13µm (0.013mm)
29 Сопротивление изоляции 1012ΩNormal
30 Прочность корки- 2.2N/mm
31 Поплавок припоя 260℃ 3min
32 напряжение тока E-теста 50-250V
33 Термальная проводимость 0.8-8W/M.K
34 Искривление или извив ≤0.5%
35 Воспламеняемость FV-0
36 Минимальная высота компонентного индикатора 0,0059" (0.15mm)
37 Минимальная открытая маска припоя на пусковой площадке 0,000394" (0.01mm)

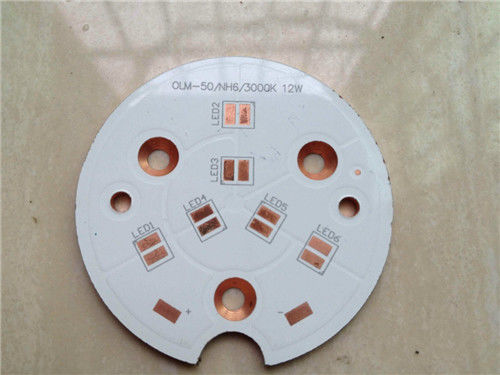

1-4 основанная медь IMS PCB ядра металла слоев ISO9001 0

1-4 основанная медь IMS PCB ядра металла слоев ISO9001 1
