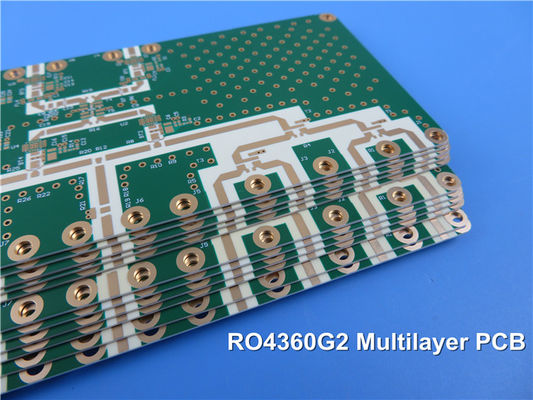

Rogers RO4360G2 PCB 6 слоев высокочастотный основанный на ядре 8mil с золотом погружения для небольших приемопередатчиков клетки
(Платы с печатным монтажом выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)
RO4360G2 прокатывает Rogers Корпорации стекл-усиленное 6,15 Dk, малопотертый, материалы углерода наполненные керамическ thermoset которые обеспечивают идеальный баланс представления и легкость обработки. Ламинаты RO4360G2 удлиняют портфолио Rogers материалов высокой эффективности путем обеспечивать клиентов с продуктом который неэтилированный процесс способный и предлагает лучшую ригидность для улучшенного processability в разнослоистых конструкциях доски, пока уменьшающ цены материала и изготовления.
RO4360G2 прокатывает процесс подобный FR-4 и автоматизированное собрание совместимое. Они имеют низкую Z-ось CTE для гибкости дизайна и имеют такой же высокий Tg как вся номенклатура товаров RO4000. Ламинаты RO4360G2 можно спарить с prepreg RO4450F и ламинатом низк-Dk RO4000 в разнослоистых дизайнах.
Ламинаты RO4360G2, с Dk 6,15 (дизайн Dk 6,4), позволяют дизайнерам уменьшить размеры цепи в применениях где размер и цена критические. Они самый лучший выбор значения для инженеров работая на дизайнах включая усилители силы, антенны заплаты, наземный радиолокатор, и другие применения RF генерала.
Особенности и преимущества:
1. Thermoset система смолы специально сформулировала для встречи 6,15 Dk
1) простота изготовления/процессы подобные FR-4
2) материальная повторимость
3) малопотертый
4) высокая термальная проводимость
5) более низкое полное решение цены PCB чем состязаясь продукты PTFE,
2. Низкая Z-ось CTE/высокий Tg
1) гибкость дизайна
2) покрытая надежность через-отверстия
3) автоматизированное собрание совместимое
3. Экологически дружелюбный
1) Неэтилированный процесс совместимый
4. Региональный инвентарь готовых товаров
1) короткие времена выполнения/быстрые повороты инвентаря
2) эффективная схема поставок
Некоторые типичные применения:
1. Усилители силы базовой станции
2. Небольшие приемопередатчики клетки
3. Антенны заплаты
4. Наземный радиолокатор
Возможность PCB
| Материал PCB: |
Материалы углерода наполненные Керамическ Thermoset |
| Обозначение: |
RO4360G2 |
| Диэлектрическая константа: |
6,15 ±0.15 |
| Отсчет слоя: |
Двойной слой, разнослоистый, гибридный PCB |
| Медный вес: |
0.5oz (17 µm), 1oz (35µm), 2oz (70µm) |
| Толщина PCB: |
8mil (0.203mm), 12mil (0.705mm), 16mil (0.406mm), 20mil (0.508mm), 24mil (0.610mm), 32mil (0.813mm), 60mil (1.524mm) |
| Размер PCB: |
≤400mm x 500mm |
| Маска припоя: |
Зеленый, черный, голубой, желтый, красный etc. |
| Поверхностный финиш: |
Обнаженная медь, HASL, ENIG, OSP etc… |
Штабелируйте вверх
Технические спецификации RO4360G2
| Типичное значение RO4360G2 |
| Свойство |
RO4360G2 |
Направление |
Блоки |
Условие |
Метод теста |
| Диэлектрическая константа, εProcess |
6.15±0.15 |
Z |
|
10 GHz/23℃ |
IPC-TM-650 2.5.5.5 |
| 2,5 GHz/23℃ |
| Коэффициент энергопотерь, tanδ |
0,0038 |
Z |
|
10 GHz/23℃ |
IPC-TM-650 2.5.5.5 |
| Термальная проводимость |
0,75 |
|
W/mK |
50℃ |
ASTM D-5470 |
| Резистивность тома |
4,0 x 1013 |
|
Ω.cm |
Повышенный t |
IPC-TM-650 2.5.17.1 |
| Поверхностная резистивность |
9,0 x 1012 |
|
Ω |
Повышенный t |
IPC-TM-650 2.5.17.1 |
| Электрическая прочность |
784 |
Z |
V/mil |
|
IPC-TM-650 2.5.6.2 |
| Прочность на растяжение |
131 (19) 97(14) |
X Y |
MPa (kpsi) |
40 часов 50%RH/23 |
ASTM D638 |
| Flexural прочность |
213(31) 145(21) |
X Y |
Mpa (kpsi) |
40 часов 50%RH/23 |
IPC-TM-650, 2.4.4 |
| Коэффициент теплового расширения |
13 14 28 |
X Y Z |
ppm/℃ |
-50 ℃to 288℃ после повторятього цикла жары |
IPC-TM-650, 2.1.41 |
| Tg |
>280 |
|
℃ TMA |
|
IPC-TM-650 2.4.24.3 |
| Td |
407 |
|
℃ |
|
ASTM D3850 используя TGA |
| T288 |
>30 |
Z |
минута |
30 минут/125℃ Prebake |
IPC-TM-650 2.2.24.1 |
| Абсорбция Moisure |
0,08 |
|
% |
50℃/48hr |
IPC-TM-650 2.6.2.1 ASTM D570 |
| Термальный коэффициент er |
-131 GHz @10 |
Z |
ppm/℃ |
-50℃ к ℃ 150 |
IPC-TM-650, 2.5.5.5 |
| Плотность |
2,16 |
|
gm/cm3 |
RT |
ASTM D792 |
| Медная корка Stength |
5,2 (0,91) |
|
pli (N/mm) |
Условие b |
IPC-TM-650 2.4.8 |
| Воспламеняемость |
V-0 |
|
|
|
Файл QMTS2 UL 94. E102765 |
