Pcb 10mil слоя Rogers 3203 двойной высокочастотный для сразу спутников передачи

МОК:	1pcs
Стандартная упаковка:	Вакуум bags+Cartons
Срок доставки:	8-9 рабочих дней
Способ оплаты:	T/T
Пропускная способность:	5000pcs в месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения

Китай

Фирменное наименование

Bicheng

Сертификация

UL, ISO9001, IATF16949

Номер модели

BIC-121.V1.0

Основное вещество:

наполненные Керамическ ламинаты усилили со сплетенной стеклотканью

Отсчет слоя:

Двухслойная, многослойная, гибридная печатная плата

Толщина Pcb:

10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm)

Размер PCB:

≤400 мм х 500 мм

Маска припоя:

Зеленый, черный, голубой, желтый, красный etc.

Медный вес:

0.5oz (17 µm), 1oz (35µm), 2oz (70µm)

Поверхностный финиш:

Обнаженная медь, HASL, ENIG, OSP etc…

Выделить:

Pcb слоя Rogers 3203 двойной

двойной Pcb слоя 10mil

Pcb слоя UL керамический заполненный двойной

Описание продукта

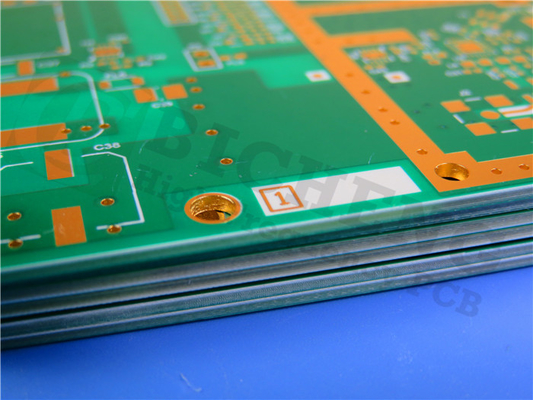

Двойник Роджерс РО3203 встал на сторону высокочастотный ПКБ 10мил с золотом погружения дляСпутники прямого вещания

(Печатные платы изготавливаются на заказ, изображения и параметры приведены только для справки)

Материалы высокочастотных цепей RO3203 от Rogers Corporation представляют собой ламинаты с керамическим наполнителем, армированные тканым стекловолокном.Этот материал разработан для обеспечения исключительных электрических характеристик и механической стабильности по конкурентоспособной цене.Диэлектрическая проницаемость материалов для высокочастотных цепей RO3203 составляет 3,02.Это, наряду с коэффициентом рассеяния 0,0016, расширяет полезный диапазон частот за пределы 40 ГГц.

Ламинаты RO3203 сочетают в себе гладкость поверхности нетканого ламината из ПТФЭ для более тонких допусков на травление с жесткостью ламината из тканого стекла из ПТФЭ.Эти материалы могут быть изготовлены в виде печатных плат с использованием стандартные методы обработки печатных плат из ПТФЭ.Доступные варианты покрытия: электроосажденная медная фольга плотностью 0,5, 1 или 2 унции/фут2 (толщиной 17, 35, 70 микрон).Эти ламинаты производятся в соответствии с сертифицированной системой качества ISO 9002.

Функции:

1. Равномерные электрические и механические характеристики идеально подходят для сложных многослойных высокочастотных структур.

2. Низкие диэлектрические потери для работы на высоких частотах могут использоваться в приложениях, превышающих 20 ГГц.4. Превосходные механические свойства в широком диапазоне диэлектрических постоянных идеально подходят для многослойных конструкций плат.

3. Низкий коэффициент расширения в плоскости (соответствует медному) подходит для использования с гибридными конструкциями многослойных плат из эпоксидного стекла. и надежные узлы поверхностного монтажа.

4. Экономичная цена для массового производства.

Типичные области применения:

1. Автомобильные спутниковые антенны глобального позиционирования

2. Канал передачи данных в кабельных системах

3. Спутники прямого вещания

4. Объединительные платы питания

5. Системы беспроводной связи

Pcb 10mil слоя Rogers 3203 двойной высокочастотный для сразу спутников передачи

Возможности печатной платы(РО3203)

Материал печатной платы:	Ламинаты с керамическим наполнителем, армированные тканым стекловолокном
Обозначение:	РО3203
Диэлектрическая постоянная:	3,02±0,04
Количество слоев:	Двухслойная, многослойная, гибридная печатная плата
Вес меди:	0,5 унции (17 мкм), 1 унция (35 мкм), 2 унции (70 мкм)
Толщина печатной платы:	10 мил (0,254 мм), 20 мил (0,508 мм), 30 мил (0,762 мм), 60 мил (1,524 мм)
Размер печатной платы:	≤400 мм х 500 мм
Паяльная маска:	Зеленый, черный, синий, желтый, красный и т. Д.
Чистота поверхности:	Голая медь, HASL, ENIG, OSP и т.д..

Технический паспорт RO3203

RO3203 Типичное значение
Свойство	РО3203	Направление	Единицы	Состояние	Метод испытания
Диэлектрическая постоянная, εПроцесс	3,02±0,04	Z		10 ГГц/23℃	МПК-ТМ-650 2.5.5.5
Диэлектрическая постоянная, εПроцесс	3,02±0,04	Z		10 ГГц/23℃	МПК-ТМ-650 2.5.5.5
Коэффициент рассеивания, tanδ	0,0016	Z		10 ГГц/23℃	МПК-ТМ-650 2.5.5.5
Теплопроводность	0,47 (3,2)		Вт/мК	Поплавок 100 ℃	АСТМ С518
Объемное сопротивление	107		МОм.см	А	АСТМ D257
Удельное поверхностное сопротивление	107		МОм	А	АСТМ D257
Размерная стабильность	0,08	Х, У	мм/м +E2/150	после травления	МПК-ТМ-650 2.4.3.9
Модуль растяжения		XY	тысяч фунтов на квадратный дюйм	РТ	АСТМ D638
Модуль упругости при изгибе	400 300	XY	тысяч фунтов на квадратный дюйм	А	АСТМ D790
Предел прочности	12,5 13	XY	тысяч фунтов на квадратный дюйм	РТ	АСТМ D638
Предел прочности при изгибе	9 8	XY	тысяч фунтов на квадратный дюйм	А	АСТМ D790
Поглощение влаги	<0,1		%	Д24/23	IPC-TM-650 2.6.2.1
Коэффициент температурного расширения	58 13	ZX,Y	частей на миллион/℃	от -50 ℃ до 288 ℃	АСТМ D3386
тд	500		℃	ТГА	АСТМ D3850
Плотность	2.1		г/см³	23℃	АСТМ D792
Медная корка	10 (1,74)		фунты/дюйм (Н/мм)	После пайки	МПК-ТМ-650 2.4.8
Воспламеняемость	В-0				УЛ 94
Совместимость с бессвинцовым процессом	Да
