Платы с печатным монтажом PCB 30mil Rogers 3203 встали на сторону двойником, который

МОК:	1pcs
Стандартная упаковка:	Вакуум bags+Cartons
Срок доставки:	8-9 рабочих дней
Способ оплаты:	T/T
Пропускная способность:	5000pcs в месяц

Подробности Информация

Описание продукта

Подробная информация

Место происхождения

Китай

Фирменное наименование

Bicheng

Сертификация

UL, ISO9001, IATF16949

Номер модели

BIC-123.V1.0

Основное вещество:

наполненные Керамическ ламинаты усилили со сплетенной стеклотканью

Отсчет слоя:

Двухслойная, многослойная, гибридная печатная плата

Толщина Pcb:

10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm)

Размер PCB:

≤400 мм х 500 мм

Маска припоя:

Зеленый, черный, голубой, желтый, красный etc.

Медный вес:

0.5oz (17 µm), 1oz (35µm), 2oz (70µm)

Поверхностный финиш:

Обнаженная медь, HASL, ENIG, OSP etc…

Выделить:

платы с печатным монтажом 30mil

Беспроводная доска PCB Rogers радиосвязей

Платы с печатным монтажом RO3203

Описание продукта

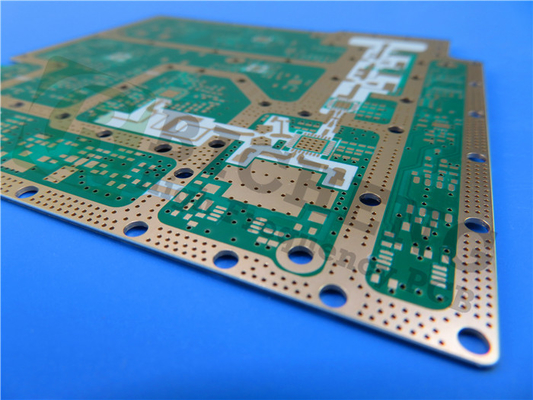

Двойник Роджерс РО3203 встал на сторону высокочастотный ПКБ 30мил с зеленой маской дляСистемы беспроводной связи

(Печатные платы изготавливаются на заказ, изображения и параметры приведены только для справки)

Материалы высокочастотных цепей RO3203 от Rogers Corporation представляют собой ламинаты с керамическим наполнителем, армированные тканым стекловолокном.Этот материал разработан для обеспечения исключительных электрических характеристик и механической стабильности по конкурентоспособной цене.Диэлектрическая проницаемость материалов для высокочастотных цепей RO3203 составляет 3,02.Это, наряду с коэффициентом рассеяния 0,0016, расширяет полезный диапазон частот за пределы 40 ГГц.

Ламинаты RO3203 сочетают в себе гладкость поверхности нетканого ламината из ПТФЭ для более тонких допусков на травление с жесткостью ламината из тканого стекла из ПТФЭ.Эти материалы могут быть изготовлены в виде печатных плат с использованием

стандартные методы обработки печатных плат из ПТФЭ.Доступные варианты покрытия: электроосажденная медная фольга плотностью 0,5, 1 или 2 унции/фут2 (толщиной 17, 35, 70 микрон).Эти ламинаты производятся в соответствии с сертифицированной системой качества ISO 9002.

Функции:

1. Армирование стекловолокном повышает жесткость, облегчая обращение.

2. Низкие диэлектрические потери для работы на высоких частотах могут использоваться в приложениях, превышающих 20 ГГц.

3. Низкий коэффициент расширения в плоскости (соответствует медному) подходит для использования с гибридными конструкциями многослойных плат из эпоксидного стекла. и надежные узлы поверхностного монтажа.

4. Гладкость поверхности обеспечивает более тонкие допуски на травление линий.

Типичные области применения:

1. Инфраструктура базовой станции

2. Удаленные считыватели счетчиков

3. Системы беспроводной связи

Возможности печатной платы(РО3203)

Материал печатной платы:	Ламинаты с керамическим наполнителем, армированные тканым стекловолокном
Обозначение:	РО3203
Диэлектрическая постоянная:	3,02±0,04
Количество слоев:	Двухслойная, многослойная, гибридная печатная плата
Вес меди:	0,5 унции (17 мкм), 1 унция (35 мкм), 2 унции (70 мкм)
Толщина печатной платы:	10 мил (0,254 мм), 20 мил (0,508 мм), 30 мил (0,762 мм), 60 мил (1,524 мм)
Размер печатной платы:	≤400 мм х 500 мм
Паяльная маска:	Зеленый, черный, синий, желтый, красный и т. Д.
Чистота поверхности:	Голая медь, HASL, ENIG, OSP и т.д..

Платы с печатным монтажом PCB 30mil Rogers 3203 встали на сторону двойником, который 0

Технический паспорт RO3203

RO3203 Типичное значение
Свойство	РО3203	Направление	Единицы	Состояние	Метод испытания
Диэлектрическая постоянная, εПроцесс	3,02±0,04	Z		10 ГГц/23℃	МПК-ТМ-650 2.5.5.5
Диэлектрическая постоянная, εПроцесс	3,02±0,04	Z		10 ГГц/23℃	МПК-ТМ-650 2.5.5.5
Коэффициент рассеивания, tanδ	0,0016	Z		10 ГГц/23℃	МПК-ТМ-650 2.5.5.5
Теплопроводность	0,47 (3,2)		Вт/мК	Поплавок 100 ℃	АСТМ С518
Объемное сопротивление	107		МОм.см	А	АСТМ D257
Удельное поверхностное сопротивление	107		МОм	А	АСТМ D257
Размерная стабильность	0,08	Х, У	мм/м +E2/150	после травления	МПК-ТМ-650 2.4.3.9
Модуль растяжения		XY	тысяч фунтов на квадратный дюйм	РТ	АСТМ D638
Модуль упругости при изгибе	400 300	XY	тысяч фунтов на квадратный дюйм	А	АСТМ D790
Предел прочности	12,5 13	XY	тысяч фунтов на квадратный дюйм	РТ	АСТМ D638
Предел прочности при изгибе	9 8	XY	тысяч фунтов на квадратный дюйм	А	АСТМ D790
Поглощение влаги	<0,1		%	Д24/23	IPC-TM-650 2.6.2.1
Коэффициент температурного расширения	58 13	ZX,Y	частей на миллион/℃	от -50 ℃ до 288 ℃	АСТМ D3386
тд	500		℃	ТГА	АСТМ D3850
Плотность	2.1		г/см³	23℃	АСТМ D792
Медная корка	10 (1,74)		фунты/дюйм (Н/мм)	После пайки	МПК-ТМ-650 2.4.8
Воспламеняемость	В-0				УЛ 94
Совместимость с бессвинцовым процессом	Да
