Двойник RO3203 встал на сторону высокочастотный PCB 60mil для инфраструктуры базовой станции

МОК:	1pcs
Стандартная упаковка:	Вакуум bags+Cartons
Срок доставки:	8-9 рабочих дней
Способ оплаты:	T/T
Пропускная способность:	5000pcs в месяц

Подробности Информация

Описание продукта

Подробная информация

Место происхождения

Китай

Фирменное наименование

Bicheng

Сертификация

UL, ISO9001, IATF16949

Номер модели

BIC-124.V1.0

Основное вещество:

наполненные Керамическ ламинаты усилили со сплетенной стеклотканью

Отсчет слоя:

Двухслойная, многослойная, гибридная печатная плата

Толщина Pcb:

10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm)

Размер PCB:

≤400 мм х 500 мм

Маска припоя:

Зеленый, черный, голубой, желтый, красный etc.

Медный вес:

0.5oz (17 µm), 1oz (35µm), 2oz (70µm)

Поверхностный финиш:

Обнаженная медь, HASL, ENIG, OSP etc…

Выделить:

высокочастотный PCB 60mil

Высокочастотный PCB RO3203

Доска PCB Rogers инфраструктуры базовой станции

Описание продукта

Двойник Rogers RO3203 встал на сторону высокочастотный PCB 60mil для инфраструктуры базовой станции

(Платы с печатным монтажом выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)

Высокочастотные материалы цепи RO3203 Rogers Корпорации наполненные керамическ ламинаты усиленные со сплетенной стеклотканью. Этот материал проектирован для предложения исключительного электрического представления и механической стабильности на конкурентоспособных ценах. Диэлектрическая константа высокочастотных материалов цепи RO3203 3,02. Это, вместе с коэффициентом энергопотерь 0,0016, продлевает полезный диапазон изменения частот за 40 GHz.

Ламинаты RO3203 совмещают поверхностную гладкость не-сплетенного ламината PTFE, для более точной линии допусков вытравливания, с ригидностью ламината соткать-стекла PTFE. Эти материалы можно изготовить в использование плат с печатным монтажом

стандартные методы обработки монтажной платы PTFE. Доступные варианты плакирования 0,5, 1 или 2 oz. /ft2 (17, 35, 70 микронов толстый) electrodeposited медная фольга. Эти ламинаты изготовлены под системой ISO 9002 аттестованной качественной.

Особенности:

1. Сплетенное стеклянное подкрепление улучшает ригидность для более легкой регуляции.

2. Равномерное электрическое и механическое представление идеально для сложных разнослоистых высокочастотных структур.

3. Превосходные механические свойства над широким диапазоном диэлектрических констант идеальны для разнослоистых дизайнов доски.

4. Превосходная сохранность формы для высоких выходов продукции.

5. Экономически оцененный для производства тома.

Типичные применения:

1. Инфраструктура базовой станции

2. Беспроводные системы радиосвязей

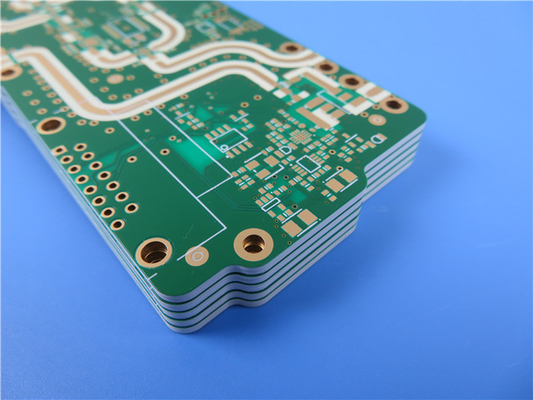

Двойник RO3203 встал на сторону высокочастотный PCB 60mil для инфраструктуры базовой станции 0

Возможность PCB (RO3203)

Материал PCB:	наполненные Керамическ ламинаты усилили со сплетенной стеклотканью
Обозначение:	RO3203
Диэлектрическая константа:	3.02±0.04
Отсчет слоя:	Двойной слой, разнослоистый, гибридный PCB
Медный вес:	0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Толщина PCB:	10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm)
Размер PCB:	≤400mm x 500mm
Маска припоя:	Зеленый, черный, голубой, желтый, красный etc.
Поверхностный финиш:	Обнаженная медь, HASL, ENIG, OSP etc…

Технические спецификации RO3203

Типичное значение RO3203
Свойство	RO3203	Направление	Блоки	Условие	Метод теста
Диэлектрическая константа, εProcess	3.02±0.04	Z		10 GHz/23℃	IPC-TM-650 2.5.5.5
Диэлектрическая константа, εProcess	3.02±0.04	Z		10 GHz/23℃	IPC-TM-650 2.5.5.5
Коэффициент энергопотерь, tanδ	0,0016	Z		10 GHz/23℃	IPC-TM-650 2.5.5.5
Термальная проводимость	0,47 (3,2)		W/mK	Поплавок 100℃	ASTM C518
Резистивность тома	107		MΩ.cm		ASTM D257
Поверхностная резистивность	107		MΩ		ASTM D257
Сохранность формы	0,08	X, Y	mm/m +E2/150	после вытравите	IPC-TM-650 2.4.3.9
Растяжимый модуль		X Y	kpsi	RT	ASTM D638
Модуль изгиба	400 300	X Y	kpsi		ASTM D790
Прочность на растяжение	12,5 13	X Y	kpsi	RT	ASTM D638
Flexural прочность	9 8	X Y	kpsi		ASTM D790
Абсорбция Moisure	<0>		%	D24/23	IPC-TM-650 2.6.2.1
Коэффициент теплового расширения	58 13	Z X, Y	ppm/℃	-50 ℃to 288℃	ASTM D3386
Td	500		℃	TGA	ASTM D3850
Плотность	2,1		gm/cm3	23℃	ASTM D792
Медная корка Stength	10 (1,74)		lbs/in (N/mm)	После припоя	IPC-TM-650 2.4.8
Воспламеняемость	V-0				UL 94
Неэтилированный процесс совместимый	Да
