Подробная информация о продукте:
Оплата и доставка Условия:
|
| Базовый материал: | наполненные Керамическ смеси PTFE | Количество слоев: | Двухслойная, многослойная, гибридная печатная плата |
|---|---|---|---|
| Толщина ПКБ: | 10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm) | Размер ПКБ: | ≤400 мм х 500 мм |
| Маска для сварки: | Зеленый, черный, голубой, желтый, красный etc. | Вес меди: | 0.5oz (17 µm), 1oz (35µm), 2oz (70µm) |
| Поверхностная отделка: | Обнаженная медь, HASL, ENIG, OSP etc… | ||
| Выделить: | Высокочастотная доска PCB Rogers,доска PCB 20mil Rogers,Доска PCB 6035HTC Rogers |
||

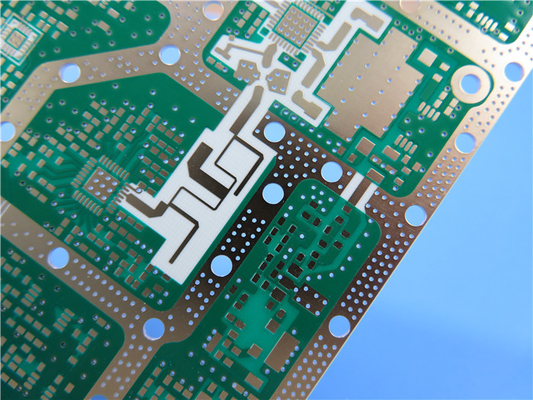

Двухсторонний РоджерсВысокая частотаПХБ, построенный на 20 миллионаNT1 резиновый металлс Immersion GoldдляСилаА.Усилители
(Корпусы печатных схем являются продуктами, изготовленными на заказ, изображение и показанные параметры предназначены только для справки)
Материалы RT/duroid 6035HTC высокочастотных цепей Rogers Corporation представляют собой керамические композиты PTFE для использования в высокомощных радиочастотных и микроволновых приложениях.С теплопроводностью почти 2в 4 раза больше стандартных продуктов RT/duroid 6000; и медная фольга (электродепозитная и обратная обработка) с отличной долгосрочной тепловой стабильностью, ламинированные RT/duroid 6035HTC являются исключительным выбором для применения на высокой мощности.
Особенности/преимущества:
1Высокая теплопроводность
Улучшенное диэлектрическое рассеивание тепла позволяет снизить рабочую температуру для применения высокой мощности
2. Тангенс низких потерь
Отличная высокочастотная производительность
3Термостабильная низкопрофильная и обратная обработка медная фольга
Сниженные потери вставки и отличная тепловая стабильность следов
4- Усовершенствованная система наполнения
Улучшенная способность к бурению и увеличенный срок службы инструмента по сравнению с материалами, содержащими алюминиевый спирт
Данный листNT1 религияДюроид6035HTC
| NT1 дюроид 6035HTC Типичное значение | |||||
| Недвижимость | NT1 резкий рост | Направление | Объекты | Состояние | Метод испытания |
| Диэлектрическая постоянная,ε Процесс | 3.50±0.05 | Z | 10 ГГц/23°С | IPC-TM-650 2.5.5.5 Застегнутая полоса | |
| Диэлектрическая постоянная,εПроектирование | 3.6 | Z | 8 ГГц - 40 ГГц | Метод дифференциальной длины фазы | |
| Фактор рассеивания | 0.0013 | Z | 10 ГГц/23°С | IPC-TM-650 2.5.5.5 | |
| Тепловой коэффициент ε | -66 | Z | ppm/°C | -50°C до 150°C | mod IPC-TM-650, 2.5.5.5 |
| Сопротивляемость объема | 108 | MΩ.cm | А. | IPC-TM-650, 2.5.17.1 | |
| Сопротивляемость поверхности | 108 | MΩ | А. | IPC-TM-650, 2.5.17.1 | |
| Размерная стабильность | -0.11 -0.08 | CMD MD | мм/м (мл/дюйм) | 0.030" 1 унция фольги EDC Толщина после выгравирования "+E4/105 | IPC-TM-650 2.4.39А |
| Модуль тяги | 329 244 | MD CMD | Кпси | 40 часов @ 23°C/50RH | ASTM D638 |
| Поглощение кислорода | 0.06 | % | D24/23 | IPC-TM-650 2.6.2.1 ASTM D570 | |
| Коэффициент теплового расширения (-50 °C до 288 °C) | 19 19 39 | X Y Z | ppm/°C | 23°C / 50% RH | IPC-TM-650 2.4.41 |
| Теплопроводность | 1.44 | В/м/к | 80°C | АСТМ C518 | |
| Плотность | 2.2 | gm/cm3 | 23°C | ASTM D792 | |
| Прочность медной кожуры | 7.9 | ПЛИ | 20 сек. @ 288 °C | IPC-TM-650 2.4.8 | |
| Возгораемость | V-0 | UL 94 | |||
| Совместимость с процессом без свинца | Да, да. | ||||
Некоторые типичные применения:
1Усилители высокой мощности RF и микроволновые
2Усилители питания, соединители, фильтры
3Комбинаторы, разделители мощности.
Способность ПКБ(NT1 религияДюроид6035HTC)
| ПКБ-материал: | ПТФЕ-композиты, наполненные керамикой |
| Наименование: | NT1 резиновый металл |
| Диэлектрическая постоянная: | 3.50±0.05 |
| Количество слоев: | Двухслойный, многослойный, гибридный ПКБ |
| Вес меди: | 0.5 унций (17 мкм), 1 унций (35 мкм), 2 унций (70 мкм) |
| Толщина ПКЖ: | 10мл (0,254 мм), 20мл ((0,508 мм), 30мл (0,762 мм), 60мл ((1,524 мм) |
| Размер ПКБ: | ≤ 400 мм х 500 мм |
| Маска для сварки: | Зеленый, черный, синий, желтый, красный и т.д. |
| Окончание поверхности: | Голая медь, HASL, ENIG, OSP и т.д. |
