PCB 30mil монтажной платы встали на сторону двойника 6035HTC, который Rogers для рассекателей силы

МОК:	1pcs
Стандартная упаковка:	Вакуум bags+Cartons
Срок доставки:	8-9 рабочих дней
Способ оплаты:	T/T
Пропускная способность:	5000pcs в месяц

Подробности Информация

Описание продукта

Подробная информация

Место происхождения

Китай

Фирменное наименование

Bicheng

Сертификация

UL, ISO9001, IATF16949

Номер модели

BIC-127.V1.0

Основное вещество:

наполненные Керамическ смеси PTFE

Отсчет слоя:

Двухслойная, многослойная, гибридная печатная плата

Толщина Pcb:

10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm)

Размер PCB:

≤400 мм х 500 мм

Маска припоя:

Зеленый, черный, голубой, желтый, красный etc.

Медный вес:

0.5oz (17 µm), 1oz (35µm), 2oz (70µm)

Поверхностный финиш:

Обнаженная медь, HASL, ENIG, OSP etc…

Выделить:

Монтажная плата встали на сторону двойника ISO

который Rogers

Доска PCB Rogers рассекателей силы

Описание продукта

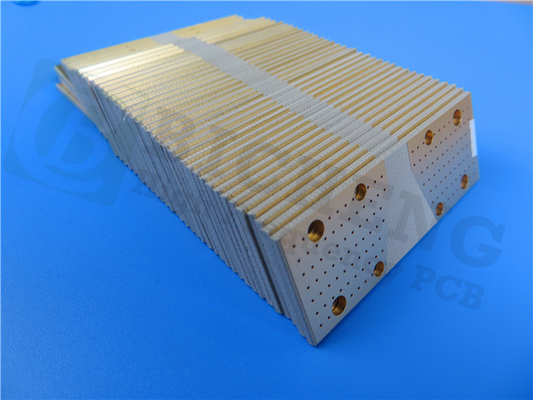

Двойной, который встали на сторону PCB Rogers высокочастотный построенный на 30mil RT/duroid 6035HTC с золотом погружения для рассекателей силы

(Платы с печатным монтажом выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)

Материалы цепи RT/duroid 6035HTC высокочастотные Rogers Корпорации керамические заполненные смеси PTFE для пользы в наивысшей мощности RF и применениях микроволны. С термальной проводимостью почти 2,4 раз стандартных продуктов RT/duroid 6000, и обслуживанием медной фольги (electrodeposited и обратным) с превосходной долгосрочной термической стабильностью, ламинатами RT/duroid 6035HTC исключительный выбор для применений наивысшей мощности.

Особенности/преимущества:

1. Высокая термальная проводимость

Улучшенное диэлектрическое тепловыделение включает более низкие рабочие температуры для применений наивысшей мощности

2. Малопотертый тангенс

Превосходное высокочастотное представление

3. Термально стабилизированный низкопрофильный и обратить для того чтобы обработать медную фольгу

Более низкая вносимая потеря и превосходная термическая стабильность трассировок

4. Предварительная система заполнителя

Улучшенная способность сверла и выдвинутая жизнь инструмента сравненные к глинозему содержа материалы цепи

Некоторые типичные применения:

1. Наивысшая мощность RF и усилители микроволны

2. Усилители силы, муфты, фильтры

3. Combiners, рассекатели силы

Возможность PCB (RT/duroid 6035HTC)

Материал PCB:	наполненные Керамическ смеси PTFE
Обозначение:	RT/duroid 6035HTC
Диэлектрическая константа:	3.50±0.05
Отсчет слоя:	Двойной слой, разнослоистый, гибридный PCB
Медный вес:	0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Толщина PCB:	10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm)
Размер PCB:	≤400mm x 500mm
Маска припоя:	Зеленый, черный, голубой, желтый, красный etc.
Поверхностный финиш:	Обнаженная медь, HASL, ENIG, OSP etc…

PCB 30mil монтажной платы встали на сторону двойника 6035HTC, который Rogers для рассекателей силы 0

Технические спецификации RT/duroid 6035HTC

Значение RT/duroid 6035HTC типичное
Свойство	RT/duorid 6035HTC	Направление	Блоки	Условие	Метод теста
Диэлектрическая константа, εProcess	3.50±0.05	Z		10 GHz/23℃	IPC-TM-650 Stripline зажатое 2.5.5.5
Диэлектрическая константа, εProcess	3.50±0.05	Z		10 GHz/23℃	IPC-TM-650 Stripline зажатое 2.5.5.5
Диэлектрическая константа, εDesign	3,6	Z		8 GHz - 40 GHz	Метод длины дифференциального участка
Диэлектрическая константа, εDesign	3,6	Z		8 GHz - 40 GHz	Метод длины дифференциального участка
Коэффициент энергопотерь	0,0013	Z		10 GHz/23℃	IPC-TM-650 2.5.5.5
Термальный коэффициент ε	-66	Z	ppm/℃	-50 ℃to 150℃	mod IPC-TM-650, 2.5.5.5
Резистивность тома	108		MΩ.cm		IPC-TM-650, 2.5.17.1
Поверхностная резистивность	108		MΩ		IPC-TM-650, 2.5.17.1
Сохранность формы	-0,11 -0,08	MD CMD	mm/m (mils/дюйм)	0,030" толщина фольги 1oz EDC после вытравляет „+E4/105	IPC-TM-650 2.4.39A
Растяжимый модуль	329 244	MD CMD	kpsi	40 часов @23℃/50RH	ASTM D638
Абсорбция Moisure	0,06		%	D24/23	IPC-TM-650 2.6.2.1 ASTM D570
Коэффициент теплового расширения (- 50 ℃ ℃to 288)	19 19 39	X Y Z	ppm/℃	RH 23℃/50%	IPC-TM-650 2.4.41
Термальная проводимость	1,44		W/m/k	80℃	ASTM C518
Плотность	2,2		gm/cm3	23℃	ASTM D792
Медная корка Stength	7,9		pli	sec 20. ℃ @288	IPC-TM-650 2.4.8
Воспламеняемость	V-0				UL 94
Неэтилированный процесс совместимый	Да
