Подробная информация о продукте:
Оплата и доставка Условия:
|
| Основное вещество: | Ламинаты углерода керамические | Отсчет слоя: | Двухслойная, многослойная, гибридная печатная плата |
|---|---|---|---|
| Толщина Pcb: | 12.7mil (0.323mm), 16.7mil (0.424mm), 20.7mil (0.526mm), 32.7mil (0.831mm), 60.7mil (1.542mm) | Размер PCB: | ≤400 мм х 500 мм |
| Маска припоя: | Зеленый, черный, голубой, желтый, красный etc. | Медный вес: | 0.5oz (17 µm), 1oz (35µm), 2oz (70µm) |
| Поверхностный финиш: | Обнаженная медь, HASL, ENIG, OSP, олово etc погружения… | ||
| Высокий свет: | Rogers RO4003C LoPro 2 встал на сторону PCB,встали на сторону PCB 12.7mil 2,который |
||

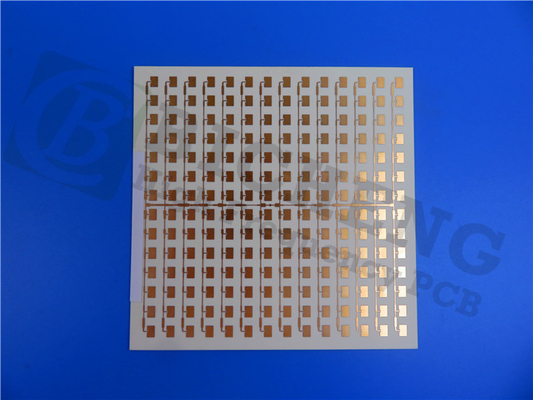

PCB Rogers двойного слоя построенный на обратном 12.7mil RO4003C LoPro обработал фольгу для высокоскоростных задних самолетов.
С помощью технологии уникального Rogers, обратн-обработанной фольге можно присоединиться к к регулярному диэлектрику RO4003C в ламинатах RO4003C LoPro. В результате ламинат сохраняет все желаемые характеристики типичной системы RO4003C слоистой пока уменьшающ потерю проводника для лучшей целостности вносимой потери и сигнала.
Особенности и преимущества:
Материалы RO4003C усиленный углерод/керамические ламинаты с очень обратным низкопрофильного обработали фольгу.
1. Более низкая вносимая потеря
2. Низкое PIM
3. Увеличенная целостность сигнала
4. Высокая плотность цепи
Низкий коэффициент Z-оси теплового расширения
1. Разнослоистая возможность доски
2. Гибкость дизайна
Неэтилированный процесс совместимый
1. Высокотемпературная обработка
заботы об окружающей среде 2.Meets
CAF устойчивый
Наша возможность PCB (RO4003C LoPro)
| Наша возможность PCB (RO4003C LoPro) | |
| Материал PCB: | Ламинаты углерода керамические |
| Обозначение: | RO4003C LoPro |
| Диэлектрическая константа: | 3.38±0.05 |
| Отсчет слоя: | Двойной слой, разнослоистый, гибридный PCB |
| Медный вес: | 0.5oz (17 µm), 1oz (35µm), 2oz (70µm) |
| Толщина PCB: | 12.7mil (0.323mm), 16.7mil (0.424mm), 20.7mil (0.526mm), 32.7mil (0.831mm), 60.7mil (1.542mm) |
| Размер PCB: | ≤400mm x 500mm |
| Маска припоя: | Зеленый, черный, голубой, желтый, красный etc. |
| Поверхностный финиш: | Обнаженная медь, HASL, ENIG, OSP, олово etc погружения… |
Некоторые типичные применения:
1. Применения цифров как серверы, маршрутизаторы, и высокоскоростные задние самолеты
2. Клетчатые антенны базовой станции и усилители силы
3. LNB для сразу спутников передачи
4. Личные знаки RF
Типичные свойства RO4003C LoPro
| RO4003C LoPro | |||||
| Свойство | Типичное значение | Направление | Блоки | Условие | Метод теста |
| Диэлектрическая константа, отростчатое | 3,38 ± 0,05 | z | -- | 10 GHz/23°C | IPC-TM-650 Stripline зажатое 2.5.5.5 |
| Диэлектрическая константа, дизайна | 3,5 | z | -- | 8 до 40 GHz | Метод длины дифференциального участка |
| Коэффициент энергопотерь загорает, | 0,0027 0,0021 | z | -- | 10 GHz/23°C 2,5 GHz/23°C | IPC-TM-650 2.5.5.5 |
| Термальное Coeffifi cient r | 40 | z | ppm/°C | -50°C к 150°C | IPC-TM-650 2.5.5.5 |
| Резистивность тома | 1,7 x 1010 | MΩ•см | COND A | IPC-TM-650 2.5.17.1 | |
| Поверхностная резистивность | 4,2 x 109 | MΩ | COND A | IPC-TM-650 2.5.17.1 | |
| Электрическая прочность | 31.2(780) | z | KV/mm (V/mil) | 0.51mm (0.020") | IPC-TM-650 2.5.6.2 |
| Растяжимый модуль | 26889(3900) | Y | MPa (kpsi) | RT | ASTM D638 |
| Прочность на растяжение | 141 (20,4) | Y | MPa (kpsi) | RT | ASTM D638 |
| Flexural прочность | 276(40) | MPa (kpsi) | IPC-TM-650 2.4.4 | ||
| Сохранность формы | <0> | X, Y | mm/m (mils/дюйм) | после вытравите +E2/150°C | IPC-TM-650 2.4.39A |
| Coeffifi cient теплового расширения | 11 | x | ppm/°C | -55 к 288°C | IPC-TM-650 2.1.41 |
| 14 | y | ||||
| 46 | z | ||||
| Tg | >280 | °C TMA | IPC-TM-650 2.4.24.3 | ||
| Td | 425 | °C TGA | ASTM D3850 | ||
| Термальная проводимость | 0,64 | W/m/°K | 80°C | ASTM C518 | |
| Абсорбция влаги | 0,06 | % | 48 часов погружения 0,060" температура 50°C образца | ASTM D570 | |
| Плотность | 1,79 | gm/cm3 | 23°C | ASTM D792 | |
| Медная прочность корки | 1,05 (6,0) | N/mm (pli) | после поплавка припоя 1 oz. Фольга TC | IPC-TM-650 2.4.8 | |
| Воспламеняемость | N/A | UL 94 | |||
| Неэтилированный процесс совместимый | Да | ||||
