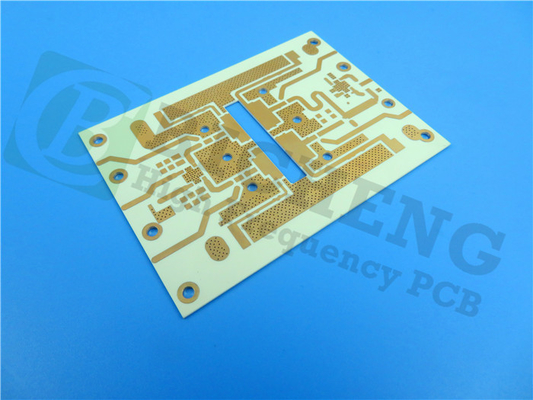

Финиш поверхности ENIG доски PCB Rogers 4003 низкий PIM 400mmx500mm Rogers

продукты

PCB ядра металла

Свяжитесь с нами

Ms. Ivy Deng

sales10@bichengpcb.com

86-755-27374847

Свяжитесь сейчас

Финиш поверхности ENIG доски PCB Rogers 4003 низкий PIM 400mmx500mm Rogers

МОК:	1pcs
цена:	USD9.99-99.99
Стандартная упаковка:	Вакуум bags+Cartons
Срок доставки:	8-9 рабочих дней
Способ оплаты:	T/T
Пропускная способность:	5000pcs в месяц

Подробности Информация

Описание продукта

Подробная информация

Место происхождения

Китай

Фирменное наименование

Bicheng

Сертификация

UL, ISO9001, IATF16949

Номер модели

BIC-132.V1.0

Основное вещество:

Ламинаты углерода керамические

Отсчет слоя:

Двухслойная, многослойная, гибридная печатная плата

Толщина Pcb:

12.7mil (0.323mm), 16.7mil (0.424mm), 20.7mil (0.526mm), 32.7mil (0.831mm), 60.7mil (1.542mm)

Размер PCB:

≤400 мм х 500 мм

Маска припоя:

Зеленый, черный, голубой, желтый, красный etc.

Медный вес:

0.5oz (17 µm), 1oz (35µm), 2oz (70µm)

Поверхностный финиш:

Обнаженная медь, HASL, ENIG, OSP, олово etc погружения…

Выделить:

доска PCB 400mmx500mm Rogers

Низкая доска PCB PIM Rogers

Низкий PCB финиша PIM ENIG поверхностный

Описание продукта

PCB Rogers двойного слоя построил на 32,7фольгеmilRO4003CLoProобработаннойобратнымдляклетчатых антенн базовой станции

Ламинаты RO4003C LoPro использовать технологию собственнического Rogers которая позволяет фольге обработанной обратным скрепить к стандартному диэлектрику RO4003C. Это приводит в ламинате с низкой потерей проводника для улучшенной целостности вносимой потери и сигнала пока поддерживающ все другие желаемые атрибуты стандартной системы RO4003C слоистой.

Особенности и преимущества:

Материалы RO4003C усиленный углерод/керамические ламинаты с очень обратным низкопрофильного обработали фольгу.

1. Более низкая вносимая потеря

2. Низкое PIM

3. Увеличенная целостность сигнала

4. Высокая плотность цепи

Низкий коэффициент Z-оси теплового расширения

1. Разнослоистая возможность доски

2. Гибкость дизайна

Неэтилированный процесс совместимый

1. Высокотемпературная обработка

2. Заботы об окружающей среде встреч

CAF устойчивый

Наша возможность PCB (RO4003C LoPro)

Наша возможность PCB (RO4003C LoPro)
Материал PCB:	Ламинаты углерода керамические
Обозначение:	RO4003C LoPro
Диэлектрическая константа:	3.38±0.05
Отсчет слоя:	Двойной слой, разнослоистый, гибридный PCB
Медный вес:	0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Толщина PCB:	12.7mil (0.323mm), 16.7mil (0.424mm), 20.7mil (0.526mm), 32.7mil (0.831mm), 60.7mil (1.542mm)
Размер PCB:	≤400mm x 500mm
Маска припоя:	Зеленый, черный, голубой, желтый, красный etc.
Поверхностный финиш:	Обнаженная медь, HASL, ENIG, OSP, олово etc погружения…

Некоторые типичные применения:

1. Применения цифров как серверы, маршрутизаторы, и высокоскоростные задние самолеты

2. Клетчатые антенны базовой станции и усилители силы

3. LNB для сразу спутников передачи

4. Личные знаки RF

Типичные свойства RO4003C LoPro

RO4003C LoPro
Свойство	Типичное значение	Направление	Блоки	Условие	Метод теста
Диэлектрическая константа, отростчатое 	3,38 ± 0,05	z	--	10 GHz/23°C	IPC-TM-650 Stripline зажатое 2.5.5.5
Диэлектрическая константа,  дизайна	3,5	z	--	8 до 40 GHz	Метод длины дифференциального участка
Коэффициент энергопотерь загорает, 	0,0027 0,0021	z	--	10 GHz/23°C 2,5 GHz/23°C	IPC-TM-650 2.5.5.5
Термальное Coeffifi cient  r	40	z	ppm/°C	-50°C к 150°C	IPC-TM-650 2.5.5.5
Резистивность тома	1,7 x 1010		MΩ•см	COND A	IPC-TM-650 2.5.17.1
Поверхностная резистивность	4,2 x 109		MΩ	COND A	IPC-TM-650 2.5.17.1
Электрическая прочность	31.2(780)	z	KV/mm (V/mil)	0.51mm (0.020")	IPC-TM-650 2.5.6.2
Растяжимый модуль	26889(3900)	Y	MPa (kpsi)	RT	ASTM D638
Прочность на растяжение	141 (20,4)	Y	MPa (kpsi)	RT	ASTM D638
Flexural прочность	276(40)		MPa (kpsi)		IPC-TM-650 2.4.4
Сохранность формы	<0>	X, Y	mm/m (mils/дюйм)	после вытравите +E2/150°C	IPC-TM-650 2.4.39A
Coeffifi cient теплового расширения	11	x	ppm/°C	-55 к 288°C	IPC-TM-650 2.1.41
	14	y
	46	z
Tg	>280		°C TMA		IPC-TM-650 2.4.24.3
Td	425		°C TGA		ASTM D3850
Термальная проводимость	0,64		W/m/°K	80°C	ASTM C518
Абсорбция влаги	0,06		%	48 часов погружения 0,060" температура 50°C образца	ASTM D570
Плотность	1,79		gm/cm3	23°C	ASTM D792
Медная прочность корки	1,05 (6,0)		N/mm (pli)	после поплавка припоя 1 oz. Фольга TC	IPC-TM-650 2.4.8
Воспламеняемость	N/A				UL 94
Неэтилированный процесс совместимый	Да
