двойник 10mil Rogers TC350 встал на сторону PCB для Combiners микроволны

МОК:	1pcs
Стандартная упаковка:	Вакуум bags+Cartons
Срок доставки:	8-9 рабочих дней
Способ оплаты:	T/T
Пропускная способность:	5000pcs в месяц

Подробности Информация

Описание продукта

Подробная информация

Место происхождения

Китай

Фирменное наименование

Bicheng

Сертификация

UL, ISO9001, IATF16949

Номер модели

BIC-138.V1.0

Основное вещество:

Сплетенная усиленная стеклоткань, керамический заполнять, PTFE основала составное

Отсчет слоя:

Двухслойная, многослойная, гибридная печатная плата

Толщина Pcb:

10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm)

Размер PCB:

≤400 мм х 500 мм

Маска припоя:

Зеленый, черный, голубой, желтый, красный etc.

Медный вес:

0.5oz (17 µm), 1oz (35µm), 2oz (70µm)

Поверхностный финиш:

Обнаженная медь, HASL, ENIG, OSP, олово etc погружения…

Выделить:

двойник 10mil встал на сторону PCB

Двойник Rogers TC350 встал на сторону PCB

Combiners микроволны удваивают

Описание продукта

Двойной встал на сторону PCB построенный на 10mil Rogers TC350 с золотом погружения для Combiners микроволны.

TC350 Rogers сплетенная усиленная стеклоткань, керамический заполнять, PTFE основало смесь для пользы как делать напечатанную цепь board.TC350 конструировано для того чтобы обеспечить увеличенную передачу тепла через проводимость «Лучш-В-класса» термальную, пока уменьшающ диэлектрическую потерю и вносимую потерю. Понизьте потери приведите в более высоком усилителе и коэффициентах усиления антенны/эффективностях.

Особенности & преимущества:

1. Увеличенная термальная проводимость TC350 обеспечивает более высокую силу регулируя, уменьшает участки и улучшает надежность прибора. Это приводит в уменьшенных температурах соединения и расширяет жизнь активных компонентов, которая критическая для улучшать надежность усилителя силы, удлиняя MTBF и уменьшение цен гарантии.

2. TC350 имеет превосходную стабильность диэлектрического постоянного через широкий диапазон температур. Это помогает усилителю силы и дизайнеры антенны увеличивают увеличение и уменьшают мертвую ширину полосы частот потерянные к смещению диэлектрического постоянного как изменения рабочей температуры.

3. TC350 наслаждается сильным скреплением для того чтобы омеднять, использующ ранг микроволны, медь низкопрофильного. Это приводит в даже более низкой вносимой потере должной к потерям влияния кожи меди которые более очевидны на более высоких частотах RF и микроволны.

Наши возможности PCB (TC350)

Наша возможность PCB (TC350)
Материал PCB	Сплетенная усиленная стеклоткань, керамический заполнять, PTFE основала составное
Обозначение	TC350
Диэлектрическая константа	3.5±0.05
Термальная проводимость	0,72 W/m-K
Коэффициент энергопотерь	GHz Df .002@10
Отсчет слоя	Двойной слой, разнослоистый, гибридный PCB
Медный вес	0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Толщина PCB	10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm)
Размер PCB	≤400mm x 500mm
Маска припоя	Зеленый, черный, голубой, желтый, красный etc.
Поверхностный финиш	Обнаженная медь, HASL, ENIG, OSP, олово etc погружения…

Типичные применения:

1. Combiner микроволны и рассекатели силы

2. Усилители, фильтры и муфты силы

3. Башня установила усилители (TMA) и башня установила ракеты -носители (TMB)

4. Термально задействованные антенны чувствительные к диэлектрическому смещению

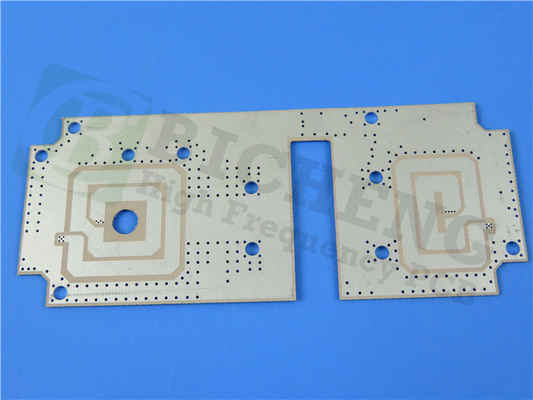

двойник 10mil Rogers TC350 встал на сторону PCB для Combiners микроволны 0

Типичные свойства TC350:

Типичные свойства: TC350
Свойство	Блоки	Значение	Тест Merthod
1. Электрические свойства
Диэлектрическая константа (смогите поменять толщиной)
@1 MHz	-	3,50	IPC TM-650 2.5.5.3
GHz @1.8	-	3,50	РЕЗОНИРУЮЩАЯ ПОЛОСТЬ
GHz @10	-	3,50	IPC TM-650 2.5.5.5
Коэффициент энергопотерь
@1 MHz	-	0,0015	IPC TM-650 2.5.5.3
GHz @1.8	-	0,0018	РЕЗОНИРУЮЩАЯ ПОЛОСТЬ
GHz @10	-	0,0020	IPC TM-650 2.5.5.5
Коэффициент температуры диэлектрика	-
TC r @ 10 GHz (- 40-150°C)	ppm/ºC	-9	IPC TM-650 2.5.5.5
Резистивность тома
C96/35/90	MΩ-см	7.4x106	IPC TM-650 2.5.17.1
E24/125	MΩ-см	1.4x108
Поверхностная резистивность
C96/35/90	MΩ	3.2x107	IPC TM-650 2.5.17.1
E24/125	MΩ	4.3x108	IPC TM-650 2.5.17.1
Электрическая прочность	Вольты/mil (kV/mm)	780 (31)	IPC TM-650 2.5.6.2
Диэлектрическое нервное расстройство	kV	40	IPC TM-650 2.5.6
Сопротивление дуги	sec	>240	IPC TM-650 2.5.1
свойства 2.Thermal
Температура декомпозиции (Td)
Начальный	°C	520	IPC TM-650 2.4.24.6
5%	°C	567	IPC TM-650 2.4.24.6
T260	минута	>60	IPC TM-650 2.4.24.1
T288	минута	>60	IPC TM-650 2.4.24.1
T300	минута	>60	IPC TM-650 2.4.24.1
Тепловое расширение, CTE (x, y) 50-150ºC	ppm/ºC	7, 7	IPC TM-650 2.4.41
Тепловое расширение, CTE (z) 50-150ºC	ppm/ºC	12	IPC TM-650 2.4.24
% расширения z-оси (50-260ºC)	%	1,2	IPC TM-650 2.4.24
3. Механические свойства
Слезьте прочность для того чтобы омеднять (1 микрон oz/35)
После термального стресса	lb/in (N/mm)	7 (1.2)	IPC TM-650 2.4.8
В условиях повышенной температуры (150ºC)	lb/in (N/mm)	9 (1.6)	IPC TM-650 2.4.8.2
После отростчатых решений	lb/in (N/mm)	7 (1.2)	IPC TM-650 2.4.8
Young модуль	kpsi (MPa)		IPC TM-650 2.4.18.3
Flexural прочность (машина/крест)	kpsi (MPa)	14/10 (97/69)	IPC TM-650 2.4.4
Прочность на растяжение (машина/крест)	kpsi (MPa)	11/8 (76/55)	IPC TM-650 2.4.18.3
Сжимающий модуль	kpsi (MPa)		ASTM D-3410
Коэффициент Poisson	-		ASTM D-3039
4. Физические свойства
Абсорбция воды	%	0,05	IPC TM-650 2.6.2.1
Плотность, окружающее 23ºC	g/cm3	2,30	Метод a ASTM D792
Термальная проводимость	W/mK	0,72	ASTM D5470
Специфическая жара	J/gK	0,90	ASTM D5470
Воспламеняемость	класс	V0	UL-94
Дегазация NASA, 125ºC, ≤10 - 6 торр.
Потеря общей массы	%	0,02	NASA SP-R-0022A
Собранные Volatiles	%	0,01	NASA SP-R-0022A
Взятый водяной пар	%	0,01	NASA SP-R-0022A

двойник 10mil Rogers TC350 встал на сторону PCB для Combiners микроволны 1
