Фольга доски 32.7mil RO4003C LoPro PCB Rogers двойного слоя обработанная обратным

МОК:	1pcs
цена:	USD9.99-99.99
Стандартная упаковка:	Вакуум bags+Cartons
Срок доставки:	8-9 рабочих дней
Способ оплаты:	T/T
Пропускная способность:	5000pcs в месяц

Подробности Информация

Описание продукта

Подробная информация

Место происхождения

Китай

Фирменное наименование

Bicheng

Сертификация

UL, ISO9001, IATF16949

Номер модели

BIC-132.V1.0

Основное вещество:

Ламинаты углерода керамические

Отсчет слоя:

Двухслойная, многослойная, гибридная печатная плата

Размер PCB:

≤400 мм х 500 мм

Толщина Pcb:

12.7mil (0.323mm), 16.7mil (0.424mm), 20.7mil (0.526mm), 32.7mil (0.831mm), 60.7mil (1.542mm)

Маска припоя:

Зеленый, черный, голубой, желтый, красный etc.

Медный вес:

0.5oz (17 µm), 1oz (35µm), 2oz (70µm)

Поверхностный финиш:

Обнаженная медь, HASL, ENIG, OSP, олово etc погружения…

Выделить:

Доска PCB ламинатов углерода керамическая

Доска PCB Rogers двойного слоя

доска PCB 32.7mil Rogers

Описание продукта

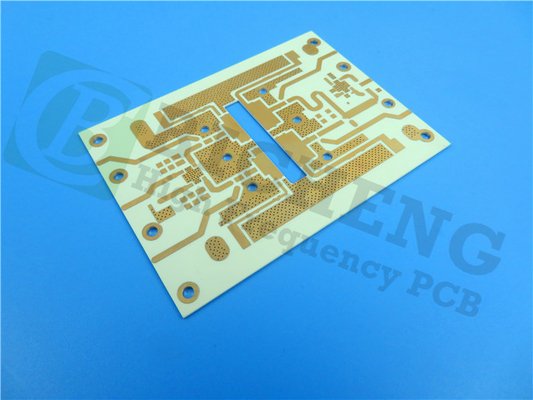

Двухслойная печатная плата Rogers, построенная на32.7mil RO4003C LoPro Фольга с обратной обработкой для сотовой связиБасеСстанцияАантенны

(Печатные платы изготавливаются на заказ, изображения и параметры приведены только для справки)

В ламинате RO4003C LoPro используется запатентованная технология Rogers, которая позволяет фольге с обратной обработкой соединяться со стандартным диэлектриком RO4003C.В результате получается ламинат с низкими потерями в проводнике для улучшения вносимых потерь и целостности сигнала при сохранении всех других желаемых характеристик стандартной многослойной системы RO4003C.

Особенности и преимущества:

Материалы RO4003C представляют собой армированные углеводородно-керамические ламинаты с фольгой с очень низким профилем, обработанной с обратной стороны.

1. Более низкие вносимые потери

2. Низкий ПИМ

3. Повышенная целостность сигнала

4. Высокая плотность цепи

Низкий коэффициент теплового расширения по оси Z

1. Возможность многослойной платы

2. Гибкость дизайна

Совместимость с бессвинцовым процессом

1. Высокотемпературная обработка

2. Отвечает экологическим требованиям

CAF устойчивый

l Возможности нашей печатной платы (RO4003C LoPro)

Материал печатной платы:	Углеводородные керамические ламинаты
Обозначение:	RO4003C ЛоПро
Диэлектрическая постоянная:	3,38±0,05
Количество слоев:	Двухслойная, многослойная, гибридная печатная плата
Вес меди:	0,5 унции (17 мкм), 1 унция (35 мкм), 2 унции (70 мкм)
Толщина печатной платы:	12,7 мил (0,323 мм), 16,7 мил (0,424 мм), 20,7 мил (0,526 мм), 32,7 мил (0,831 мм), 60,7 мил (1,542 мм)
Размер печатной платы:	≤400 мм х 500 мм
Паяльная маска:	Зеленый, черный, синий, желтый, красный и т. Д.
Чистота поверхности:	Голая медь, HASL, ENIG, OSP, иммерсионное олово и т. Д.

Некоторые типичные приложения:

1. Цифровые приложения, такие как серверы, маршрутизаторы и высокоскоростные объединительные платы.

2. Антенны базовых станций сотовой связи и усилители мощности

3. LNB для спутников прямого вещания

4. Радиочастотные идентификационные метки

Типичные свойства RO4003C LoPro

Свойство	Типичное значение	Направление	Единицы	Состояние	Метод испытания
Диэлектрическая постоянная, процесс	3,38 ± 0,05	г	--	10 ГГц/23°C	IPC-TM-650 2.5.5.5 Зажатая полосковая линия
Диэлектрическая постоянная, конструкция	3,5	г	--	от 8 до 40 ГГц	Метод дифференциальной длины фазы
Коэффициент рассеяния tan,	0,0027 0,0021	г	--	10 ГГц/23°C 2,5 ГГц/23°C	МПК-ТМ-650 2.5.5.5
Термический коэффициент r	40	г	частей на миллион/°C	от -50°C до 150°C	МПК-ТМ-650 2.5.5.5
Объемное сопротивление	1,7 х 10¹⁰		МОм•см	УСЛОВИЕ А	МПК-ТМ-650 2.5.17.1
Удельное поверхностное сопротивление	4,2 х 10⁹		МОм	УСЛОВИЕ А	МПК-ТМ-650 2.5.17.1
Электрическая прочность	31,2(780)	г	КВ/мм (В/мил)	0,51 мм (0,020 дюйма)	МПК-ТМ-650 2.5.6.2
Модуль растяжения	26889(3900)	Д	МПа (кфунт/кв. дюйм)	РТ	АСТМ D638
Предел прочности	141 (20,4)	Д	МПа (кфунт/кв. дюйм)	РТ	АСТМ D638
Предел прочности при изгибе	276(40)		МПа (кфунт/кв. дюйм)		МПК-ТМ-650 2.4.4
Размерная стабильность	<0,3	Х, У	мм/м (мил/дюйм)	после травления +E2/150°C	МПК-ТМ-650 2.4.39А
Коэффициент теплового расширения	11	Икс	частей на миллион/°C	от -55 до 288°С	МПК-ТМ-650 2.1.41
	14	у
	46	г
тг	>280		°С ТМА	А	МПК-ТМ-650 2.4.24.3
тд	425		°С ТГА		АСТМ D3850
Теплопроводность	0,64		Вт/м/°К	80°С	АСТМ С518
Поглощение влаги	0,06		%	48 часов погружения Образец 0,060 дюйма Температура 50°C	АСТМ D570
Плотность	1,79		г/см³	23°С	АСТМ D792
Прочность на корку меди	1,05 (6,0)		Н/мм(пли)	после припоя всплывает 1 унция.ТК Фольга	МПК-ТМ-650 2.4.8
Воспламеняемость	Н/Д				УЛ 94
Совместимость с бессвинцовым процессом	Да
