60.7mil RO4350B LoPro Доска PCB Rogers для высокоскоростных задних самолетов

60.7mil RO4350B LoPro	Rogers PCB Board For High Speed Back Planes
60.7mil RO4350B LoPro	Rogers PCB Board For High Speed Back Planes 60.7mil RO4350B LoPro	Rogers PCB Board For High Speed Back Planes

Большие изображения :  60.7mil RO4350B LoPro Доска PCB Rogers для высокоскоростных задних самолетов

Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: Bicheng
Сертификация: UL, ISO9001, IATF16949
Номер модели: BIC-137.V1.0
Оплата и доставка Условия:
Количество мин заказа: 1pcs
Упаковывая детали: Вакуум bags+Cartons
Время доставки: 8-9 рабочих дней
Условия оплаты: T/T
Поставка способности: 5000pcs в месяц
Подробное описание продукта
Основное вещество: Ламинаты углерода керамические Отсчет слоя: Двойной слой, разнослоистый, гибридный PCB
Размер PCB: ≤400mm x 500mm Толщина PCB: 10.7mil (0.272mm), 14mil (0.356mm), 17.3mil (0.439mm), 20.7mil (0.526mm), 30.7mil (0.780mm), 60.7mil
Маска припоя: Зеленый, черный, голубой, желтый, красный etc. Медный вес: 0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Поверхностный финиш: Обнаженная медь, HASL, ENIG, OSP, олово etc погружения…
Высокий свет:

Доска PCB RO4350B LoPro Rogers

,

доска PCB 60.7mil Rogers

,

Доска PCB Rogers углерода

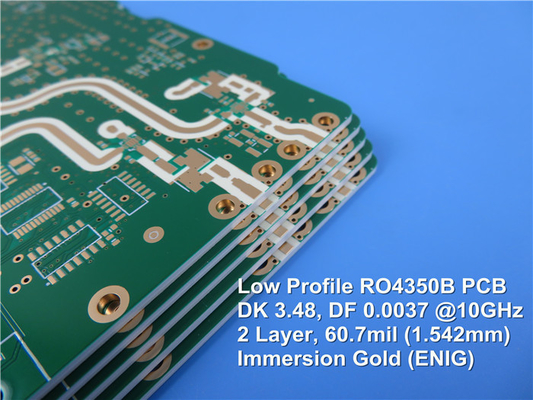

Двойной PCB Rogers слоя построил на 60,7 фольгеmilRO4350B LoPro обработанной обратным с ENIG для высокоскоростных задних самолетов

Ламинаты RO4350B LoPro использовать технологию собственнического Rogers которая позволяет фольге обработанной обратным скрепить к стандартному диэлектрику RO4350B. Это приводит в ламинате с низкой потерей проводника для улучшенной целостности вносимой потери и сигнала пока поддерживающ все другие желаемые атрибуты стандартной системы RO4350B слоистой.

Особенности и преимущества:

Материалы RO4350B усиленный углерод/керамические ламинаты с очень обратным низкопрофильного обработали фольгу.

1. Более низкая вносимая потеря

2. Низкое PIM

3. Увеличенная целостность сигнала

4. Высокая плотность цепи

Низкий коэффициент Z-оси теплового расширения

1. Разнослоистая возможность доски

2. Гибкость дизайна

Неэтилированный процесс совместимый

1. Высокотемпературная обработка

2. Заботы об окружающей среде встреч

CAF устойчивый

Наша возможность PCB (RO4350B LoPro)

Материал PCB: Ламинаты углерода керамические
Обозначение: RO4350B LoPro
Диэлектрическая константа: 3.48±0.05
Отсчет слоя: Двойной слой, разнослоистый, гибридный PCB
Медный вес: 0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Толщина PCB: 10.7mil (0.272mm), 14mil (0.356mm), 17.3mil (0.439mm), 20.7mil (0.526mm), 30.7mil (0.780mm), 60.7mil (1.542mm)
Размер PCB: ≤400mm x 500mm
Маска припоя: Зеленый, черный, голубой, желтый, красный etc.
Поверхностный финиш: Обнаженная медь, HASL, ENIG, OSP, олово etc погружения…

60.7mil RO4350B LoPro	Доска PCB Rogers для высокоскоростных задних самолетов 0

Некоторые типичные применения:

1. Применения цифров как серверы, маршрутизаторы, и высокоскоростные задние самолеты

2. Клетчатые антенны базовой станции и усилители силы

3. LNB для сразу спутников передачи

4. Личные знаки RF

Типичные свойства RO4350B LoPro

Свойство Типичное значение Направление Блоки Условие Метод теста
Диэлектрическая константа, отростчатое  3,48 ± 0,05 z -- 10 GHz/23°C IPC-TM-650 2.5.5.5 зажало Stripline
Диэлектрическая константа,  дизайна 3,55 z -- 8 до 40 GHz Метод длины дифференциального участка
Коэффициент энергопотерь загорает,  0,0037 0,0031 z -- 10 GHz/23°C 2,5 GHz/23°C IPC-TM-650 2.5.5.5
Термальное Coeffifi cient r 50 z ppm/°C -50°C к 150°C IPC-TM-650 2.5.5.5
Резистивность тома 1,2 x 1010 MΩ•см COND A IPC-TM-650 2.5.17.1
Поверхностная резистивность 5,7 x 109 COND A IPC-TM-650 2.5.17.1
Электрическая прочность 31.2(780) z KV/mm (V/mil) 0.51mm (0.020") IPC-TM-650 2.5.6.2
Растяжимый модуль 11473(1664) Y MPa (kpsi) RT ASTM D638
Прочность на растяжение 175 (25,4) Y MPa (kpsi) RT ASTM D638
Flexural прочность 255(37) MPa (kpsi) IPC-TM-650 2.4.4
Сохранность формы <0>X, Y mm/m (mils/дюйм) после вытравите +E2/150°C IPC-TM-650 2.4.39A
Coeffifi cient теплового расширения 14 x ppm/°C -55 к 288°C IPC-TM-650 2.1.41
16 y
35 z
Tg >280 °C TMA IPC-TM-650 2.4.24.3
Td 390 °C TGA ASTM D3850
Термальная проводимость 0,62 W/m/°K 80°C ASTM C518
Абсорбция влаги 0,06 % 48 часов погружения 0,060" температура 50°C образца ASTM D570
Плотность 1,86 gm/cm3 23°C ASTM D792
Медная прочность корки 0,88 (5,0) N/mm (pli) после поплавка припоя 1 oz. Фольга TC IPC-TM-650 2.4.8
Воспламеняемость V-0 UL 94
Неэтилированный процесс совместимый Да

60.7mil RO4350B LoPro	Доска PCB Rogers для высокоскоростных задних самолетов 1
