доска PCB 10mil TC350 встали на сторону двойником, который Rogers для Combiners микроволны

МОК:	1pcs
Стандартная упаковка:	Вакуум bags+Cartons
Срок доставки:	8-9 рабочих дней
Способ оплаты:	T/T
Пропускная способность:	5000pcs в месяц

Подробности Информация

Описание продукта

Подробная информация

Место происхождения

Китай

Фирменное наименование

Bicheng

Сертификация

UL, ISO9001, IATF16949

Номер модели

BIC-138.V1.0

Основное вещество:

Сплетенная усиленная стеклоткань, керамический заполнять, PTFE основала составное

Отсчет слоя:

Двухслойная, многослойная, гибридная печатная плата

Размер PCB:

≤400 мм х 500 мм

Толщина Pcb:

10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm)

Маска припоя:

Зеленый, черный, голубой, желтый, красный etc.

Медный вес:

0.5oz (17 µm), 1oz (35µm), 2oz (70µm)

Поверхностный финиш:

Обнаженная медь, HASL, ENIG, OSP, олово etc погружения…

Выделить:

доска PCB 10mil Rogers

Двойная

который встали на сторону доска PCB Rogers

Описание продукта

Двухсторонняя печатная плата, построенная на 10-миллиметровом Rogers TC350 с иммерсионным золотом для микроволновых объединителей.

(Печатные платы изготавливаются на заказ, изображения и параметры приведены только для справки)

TC350 компании Rogers представляет собой композит на основе ПТФЭ, армированный стекловолокном, наполненный керамикой, для использования в качестве печатной платы. TC350 разработан для обеспечения улучшенной теплопередачи за счет «лучшей в своем классе» теплопроводности при одновременном снижении диэлектрических и вносимых потерь. .Меньшие потери приводят к более высокому коэффициенту усиления/эффективности усилителя и антенны.

Особенности и преимущества:

1. Повышенная теплопроводность TC350 обеспечивает более высокую мощность, уменьшает точки перегрева и повышает надежность устройства.Это приводит к снижению температуры перехода и увеличению срока службы активных компонентов, что имеет решающее значение для повышения надежности усилителя мощности, увеличения среднего времени безотказной работы и снижения гарантийных расходов.

2. TC350 обладает превосходной стабильностью диэлектрической проницаемости в широком диапазоне температур.Это помогает разработчикам усилителей мощности и антенн максимально увеличить коэффициент усиления и свести к минимуму потерю полосы пропускания из-за дрейфа диэлектрической проницаемости при изменении рабочей температуры.

3. TC350 обладает прочной связью с медью, используя низкопрофильную медь микроволнового класса.Это приводит к еще более низким вносимым потерям из-за потерь на скин-эффекте меди, которые более очевидны на более высоких радиочастотах и микроволновых частотах.

Наши возможности печатных плат (TC350)

Материал печатной платы:	Армированный стекловолокном композит с керамическим наполнителем на основе ПТФЭ
Обозначение:	ТС350
Диэлектрическая постоянная:	3,5±0,05
Теплопроводность	0,72 Вт/мК
Коэффициент рассеяния	Df 0,002 при 10 ГГц
Количество слоев:	Двухслойная, многослойная, гибридная печатная плата
Вес меди:	0,5 унции (17 мкм), 1 унция (35 мкм), 2 унции (70 мкм)
Толщина печатной платы:	10 мил (0,254 мм), 20 мил (0,508 мм), 30 мил (0,762 мм), 60 мил (1,524 мм)
Размер печатной платы:	≤400 мм х 500 мм
Паяльная маска:	Зеленый, черный, синий, желтый, красный и т. Д.
Чистота поверхности:	Голая медь, HASL, ENIG, OSP, иммерсионное олово и т. Д.

Типичные области применения:

1. Микроволновый сумматор и делители мощности

2. Усилители мощности, фильтры и ответвители

3. Усилители, устанавливаемые на опорах (TMA) и усилители, устанавливаемые на опорах (TMB)

4. Антенны с термоциклированием, чувствительные к диэлектрическому дрейфу

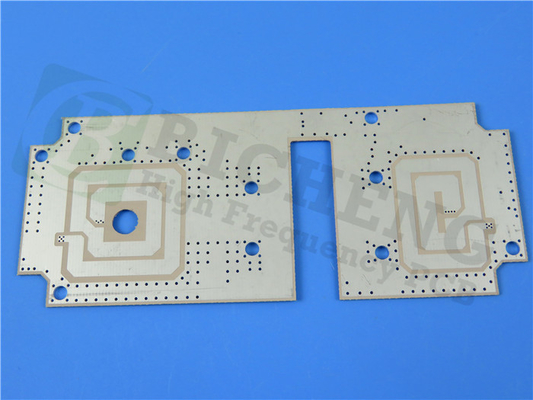

доска PCB 10mil TC350 встали на сторону двойником, который Rogers для Combiners микроволны 0

Типичные свойстваТС350:

Свойство	Единицы	Ценить	Тестовый метод
1. Электрические свойства
Диэлектрическая проницаемость (может варьироваться в зависимости от толщины)
@1 МГц	－	3,50	МПК ТМ-650 2.5.5.3
@1,8 ГГц	－	3,50	РЕЗОНАНСНАЯ РЕЗОНАТОР
@10 ГГц	－	3,50	МПК ТМ-650 2.5.5.5
Коэффициент рассеяния
@1 МГц	－	0,0015	МПК ТМ-650 2.5.5.3
@1,8 ГГц	－	0,0018	РЕЗОНАНСНАЯ РЕЗОНАТОР
@10 ГГц	－	0,0020	МПК ТМ-650 2.5.5.5
Температурный коэффициент диэлектрика	－
TC r @ 10 ГГц (-40-150°C)	частей на миллион/ºC	-9	МПК ТМ-650 2.5.5.5
Объемное сопротивление
С96/35/90	МОм-см	7,4x10⁶	МПК ТМ-650 2.5.17.1
Е24/125	МОм-см	1,4x10⁸
Удельное поверхностное сопротивление
С96/35/90	МОм	3,2x10⁷	МПК ТМ-650 2.5.17.1
Е24/125	МОм	4,3х10⁸	МПК ТМ-650 2.5.17.1
Электрическая прочность	Вольт/мил (кВ/мм)	780 (31)	МПК ТМ-650 2.5.6.2
Пробой диэлектрика	кВ	40	МПК ТМ-650 2.5.6
Дуговое сопротивление	сек	>240	МПК ТМ-650 2.5.1
2. Тепловые свойства
Температура разложения (Td)
Исходный	°С	520	МПК ТМ-650 2.4.24.6
5%	°С	567	МПК ТМ-650 2.4.24.6
Т260	мин	>60	МПК ТМ-650 2.4.24.1
Т288	мин	>60	МПК ТМ-650 2.4.24.1
Т300	мин	>60	МПК ТМ-650 2.4.24.1
Тепловое расширение, КТР (x,y) 50-150ºC	частей на миллион/ºC	7, 7	МПК ТМ-650 2.4.41
Тепловое расширение, КТР (z) 50-150ºC	частей на миллион/ºC	12	МПК ТМ-650 2.4.24
% расширения по оси Z (50-260ºC)	%	1,2	МПК ТМ-650 2.4.24
3. Механические свойства
Прочность на отрыв меди (1 унция/35 микрон)
После термического стресса	фунт/дюйм (Н/мм)	7 (1,2)	МПК ТМ-650 2.4.8
При повышенных температурах (150ºC)	фунт/дюйм (Н/мм)	9 (1,6)	МПК ТМ-650 2.4.8.2
Решения после обработки	фунт/дюйм (Н/мм)	7 (1,2)	МПК ТМ-650 2.4.8
Модуль для младших	кфунт/кв. дюйм (МПа)		МПК ТМ-650 2.4.18.3
Прочность на изгиб (машина/крест)	кфунт/кв. дюйм (МПа)	14/10 (97/69)	МПК ТМ-650 2.4.4
Прочность на растяжение (машина/крест)	кфунт/кв. дюйм (МПа)	11/8 (76/55)	МПК ТМ-650 2.4.18.3
Модуль сжатия	кфунт/кв. дюйм (МПа)		ASTM D-3410
Коэффициент Пуассона	－		ASTM D-3039
4. Физические свойства
Впитывание воды	%	0,05	МПК ТМ-650 2.6.2.1
Плотность при температуре окружающей среды 23ºC	г/см³	2.30	ASTM D792 Метод А
Теплопроводность	Вт/мК	0,72	АСТМ D5470
Удельная теплоемкость	Дж/гК	0,90	АСТМ D5470
Воспламеняемость	сорт	V0	УЛ-94
Дегазация НАСА, 125ºC, ≤10-6 торр
Общая потеря массы	%	0,02	НАСА SP-R-0022A
Собранные летучие вещества	%	0,01	НАСА SP-R-0022A
Восстановленный водяной пар	%	0,01	НАСА SP-R-0022A
