Стеклоткань TC350 сплетенная PCB усилила слой Pcb 60mil золота погружения двойной

TC350 PCB Woven Fiberglass Reinforced Immersion Gold Pcb 60mil Double Layer
TC350 PCB Woven Fiberglass Reinforced Immersion Gold Pcb 60mil Double Layer TC350 PCB Woven Fiberglass Reinforced Immersion Gold Pcb 60mil Double Layer

Большие изображения :  Стеклоткань TC350 сплетенная PCB усилила слой Pcb 60mil золота погружения двойной

Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: Bicheng
Сертификация: UL, ISO9001, IATF16949
Номер модели: BIC-141.V1.0
Оплата и доставка Условия:
Количество мин заказа: 1pcs
Цена: USD9.99-99.99
Упаковывая детали: Вакуум bags+Cartons
Время доставки: 8-9 рабочих дней
Условия оплаты: T/T
Поставка способности: 5000pcs в месяц
Подробное описание продукта
Основное вещество: Сплетенная усиленная стеклоткань, керамический заполнять, PTFE основала составное Отсчет слоя: Двухслойная, многослойная, гибридная печатная плата
Размер PCB: ≤400 мм х 500 мм Толщина Pcb: 10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm)
Маска припоя: Зеленый, черный, голубой, желтый, красный etc. Медный вес: 0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Поверхностный финиш: Обнаженная медь, HASL, ENIG, OSP, олово etc погружения…
Высокий свет:

Стеклоткань усилила Pcb золота погружения

,

PCB золота погружения 10mil

,

Pcb золота погружения Rogers

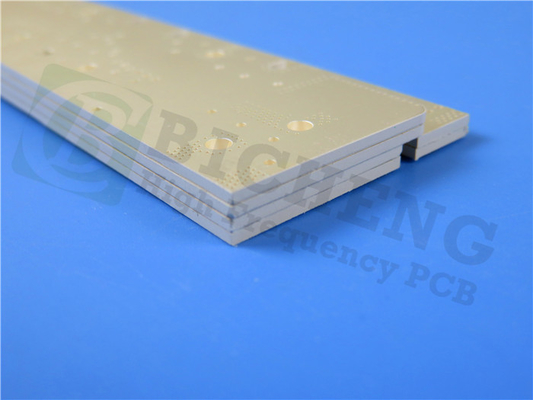

Двойной, который встали на сторону PCB построенный на 60mil Rogers TC350 с золотом погружения для термально задействованных антенн

(Платы с печатным монтажом выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)



TC350 Rogers сплетенная усиленная стеклоткань, керамический заполнять, PTFE основало смесь для пользы как делать напечатанную цепь board.TC350 конструировано для того чтобы обеспечить увеличенную передачу тепла через проводимость «Лучш-В-класса» термальную, пока уменьшающ диэлектрическую потерю и вносимую потерю. Понизьте потери приведите в более высоком усилителе и коэффициентах усиления антенны/эффективностях.



Особенности & преимущества:

1. Увеличенная термальная проводимость TC350 обеспечивает более высокую силу регулируя, уменьшает участки и улучшает надежность прибора. Это приводит в уменьшенных температурах соединения и расширяет жизнь активных компонентов, которая критическая для улучшать надежность усилителя силы, удлиняя MTBF и уменьшение цен гарантии.



2. TC350 имеет превосходную стабильность диэлектрического постоянного через широкий диапазон температур. Это помогает усилителю силы и дизайнеры антенны увеличивают увеличение и уменьшают мертвую ширину полосы частот потерянные к смещению диэлектрического постоянного как изменения рабочей температуры.



3. TC350 наслаждается сильным скреплением для того чтобы омеднять, использующ ранг микроволны, медь низкопрофильного. Это приводит в даже более низкой вносимой потере должной к потерям влияния кожи меди которые более очевидны на более высоких частотах RF и микроволны.



Наши возможности PCB (TC350)

Материал PCB: Сплетенная усиленная стеклоткань, керамический заполнять, PTFE основала составное
Обозначение: TC350
Диэлектрическая константа: 3.5±0.05
Термальная проводимость 0,72 W/m-K
Коэффициент энергопотерь GHz Df .002@10
Отсчет слоя: Двойной слой, разнослоистый, гибридный PCB
Медный вес: 0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Толщина PCB: 10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm)
Размер PCB: ≤400mm x 500mm
Маска припоя: Зеленый, черный, голубой, желтый, красный etc.
Поверхностный финиш: Обнаженная медь, HASL, ENIG, OSP, олово etc погружения…



Стеклоткань TC350 сплетенная PCB усилила слой Pcb 60mil золота погружения двойной 0



Типичные применения:

1. Combiner микроволны и рассекатели силы

2. Усилители, фильтры и муфты силы

3. Башня установила усилители (TMA) и башня установила ракеты -носители (TMB)

4. Термально задействованные антенны чувствительные к диэлектрическому смещению



Типичные свойства TC350

Свойство Блоки Значение Тест Merthod
1. Электрические свойства
Диэлектрическая константа (смогите поменять толщиной)
@1 MHz - 3,50 IPC TM-650 2.5.5.3
GHz @1.8 - 3,50 РЕЗОНИРУЮЩАЯ ПОЛОСТЬ
GHz @10 - 3,50 IPC TM-650 2.5.5.5
Коэффициент энергопотерь
@1 MHz - 0,0015 IPC TM-650 2.5.5.3
GHz @1.8 - 0,0018 РЕЗОНИРУЮЩАЯ ПОЛОСТЬ
GHz @10 - 0,0020 IPC TM-650 2.5.5.5
Коэффициент температуры диэлектрика -
TC r @ 10 GHz (- 40-150°C) ppm/ºC -9 IPC TM-650 2.5.5.5
Резистивность тома
C96/35/90 MΩ-см 7.4x106 IPC TM-650 2.5.17.1
E24/125 MΩ-см 1.4x108
Поверхностная резистивность
C96/35/90 3.2x107 IPC TM-650 2.5.17.1
E24/125 4.3x108 IPC TM-650 2.5.17.1
Электрическая прочность Вольты/mil (kV/mm) 780 (31) IPC TM-650 2.5.6.2
Диэлектрическое нервное расстройство kV 40 IPC TM-650 2.5.6
Сопротивление дуги sec >240 IPC TM-650 2.5.1
свойства 2.Thermal
Температура декомпозиции (Td)
Начальный °C 520 IPC TM-650 2.4.24.6
5% °C 567 IPC TM-650 2.4.24.6
T260 минута >60 IPC TM-650 2.4.24.1
T288 минута >60 IPC TM-650 2.4.24.1
T300 минута >60 IPC TM-650 2.4.24.1
Тепловое расширение, CTE (x, y) 50-150ºC ppm/ºC 7, 7 IPC TM-650 2.4.41
Тепловое расширение, CTE (z) 50-150ºC ppm/ºC 12 IPC TM-650 2.4.24
% расширения z-оси (50-260ºC) % 1,2 IPC TM-650 2.4.24
3. Механические свойства
Слезьте прочность для того чтобы омеднять (1 микрон oz/35)
После термального стресса lb/in (N/mm) 7 (1.2) IPC TM-650 2.4.8
В условиях повышенной температуры (150ºC) lb/in (N/mm) 9 (1.6) IPC TM-650 2.4.8.2
После отростчатых решений lb/in (N/mm) 7 (1.2) IPC TM-650 2.4.8
Young модуль kpsi (MPa)   IPC TM-650 2.4.18.3
Flexural прочность (машина/крест) kpsi (MPa) 14/10 (97/69) IPC TM-650 2.4.4
Прочность на растяжение (машина/крест) kpsi (MPa) 11/8 (76/55) IPC TM-650 2.4.18.3
Сжимающий модуль kpsi (MPa)   ASTM D-3410
Коэффициент Poisson -   ASTM D-3039
4. Физические свойства
Абсорбция воды % 0,05 IPC TM-650 2.6.2.1
Плотность, окружающее 23ºC g/cm3 2,30 Метод a ASTM D792
Термальная проводимость W/mK 0,72 ASTM D5470
Специфическая жара J/gK 0,90 ASTM D5470
Воспламеняемость класс V0 UL-94
Дегазация NASA, 125ºC, ≤10 - 6 торр.
Потеря общей массы % 0,02 NASA SP-R-0022A
Собранные Volatiles % 0,01 NASA SP-R-0022A
Взятый водяной пар % 0,01 NASA SP-R-0022A



Стеклоткань TC350 сплетенная PCB усилила слой Pcb 60mil золота погружения двойной 1
