доска PCB 15mil TMM10 Rogers с зеленой маской припоя для тестеров обломока

продукты

PCB ядра металла

Свяжитесь с нами

Ms. Ivy Deng

sales10@bichengpcb.com

86-755-27374847

Свяжитесь сейчас

доска PCB 15mil TMM10 Rogers с зеленой маской припоя для тестеров обломока

МОК:	1pcs
цена:	USD9.99-99.99
Стандартная упаковка:	Вакуум bags+Cartons
Срок доставки:	8-9 рабочих дней
Способ оплаты:	T/T
Пропускная способность:	5000pcs в месяц

Подробности Информация

Описание продукта

Подробная информация

Место происхождения

Китай

Фирменное наименование

Bicheng

Сертификация

UL, ISO9001, IATF16949

Номер модели

BIC-148.V1.0

Основное вещество:

Керамический, углерод, Thermoset смеси полимера

Отсчет слоя:

Двухслойная, многослойная, гибридная печатная плата

Размер PCB:

≤400 мм х 500 мм

Толщина Pcb:

15mil (0.381mm), 20mil (0.508mm), 25mil (0.635mm), 30mil (0.762mm), 50mil (1.27mm), 60mil (1.524mm),

Маска припоя:

Зеленый, черный, голубой, желтый, красный etc.

Медный вес:

0.5oz (17 µm), 1oz (35µm), 2oz (70µm)

Поверхностный финиш:

Обнаженная медь, HASL, ENIG, OSP etc…

Выделить:

Доска PCB TMM10 Rogers

доска PCB 15mil Rogers

Плата с печатным монтажом TMM10 Rogers

Описание продукта

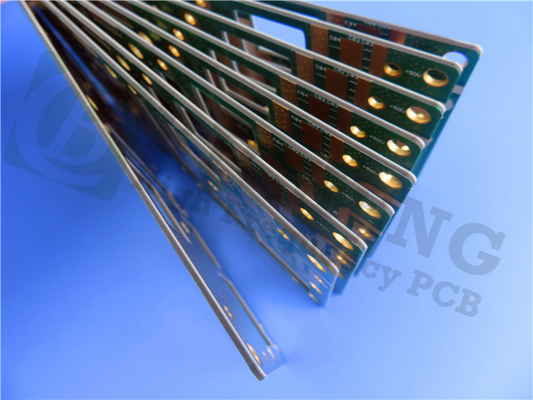

PCB Rogers 15mil TMM10 высокочастотный с золотом погружения и зеленой маской припоя для тестеров обломока

(Платы с печатным монтажом выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)

Материалы микроволны TMM10 rogers thermoset керамические, углероды, thermoset смеси полимера конструированные для высоких применений stripline и микрополосковой линии надежности покрывать-через-отверстия.

Ламинаты TMM10 электрические и механические характеристики совмещают много из преимуществ керамического и обычная цепь микроволны PTFE прокатывает без потребности для специфических процессов производства типичных этих материалов.

Термальный коэффициент диэлектрической константы ламинатов TMM10 типично чем 30 ppm/°C, которое весьма - низких. Материал может произвести высокую надежность покрытый через отверстия с минимальным вытравляет спасибо значений усушки свои равносвойственные коэффициенты теплового расширения, которые весьма близко соответствуются к той из меди. Дополнительно, проводимость ламинатов TMM10 термальная около дважды как высока как это из обычных ламинатов PTFE/ceramic, делающ ее более легким извлечь жару из системы.

Thermoset смолы используемые в ламинатах TMM10 для того чтобы предотвратить их от размягчать нагреванный. В результате никакая потребность потревожиться о подниматься пусковой площадки или другие вопросах пока компонент провода скрепляя водит к трассировкам цепи.

Некоторые типичные применения:

1. Фильтры и муфта

2. Усилители и combiners силы

3. Сети RF и микроволны

Наши возможности (TMM10)

Материал PCB:	Керамический, углерод, Thermoset смеси полимера
Обозначение:	TMM10
Диэлектрическая константа:	9,20 ±0.23
Отсчет слоя:	Двойной слой, разнослоистый, гибридный PCB
Медный вес:	0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Толщина PCB:	15mil (0.381mm), 20mil (0.508mm), 25mil (0.635mm), 30mil (0.762mm), 50mil (1.27mm), 60mil (1.524mm), 75mil (1.905mm), 100mil (2.54mm), 125mil (3.175mm), 150mil (3.81mm), 200mil (5.08mm), 250mil (6.35mm), 275mil (6.985mm), 300mil (7.62mm), 500mil (12.70mm)
Толщина PCB:
Размер PCB:	≤400mm x 500mm
Маска припоя:	Зеленый, черный, голубой, желтый, красный etc.
Поверхностный финиш:	Обнаженная медь, HASL, ENIG, OSP etc…

Технические спецификации TMM10

Типичное значение TMM10
Свойство		TMM10	Направление	Блоки	Условие	Метод теста
Диэлектрическая константа, εProcess		9.20±0.23	Z		10 GHz	IPC-TM-650 2.5.5.5
Диэлектрическая константа, εDesign		9,8	-	-	8GHz до 40 GHz	Метод длины дифференциального участка
Коэффициент энергопотерь (процесс)		0,0022	Z	-	10 GHz	IPC-TM-650 2.5.5.5
Термальный коэффициент диэлектрической константы		-38	-	ppm/°K	-55℃-125℃	IPC-TM-650 2.5.5.5
Сопротивление изоляции		>2000	-	Gohm	C/96/60/95	ASTM D257
Резистивность тома		2 x 108	-	Mohm.cm	-	ASTM D257
Поверхностная резистивность		4 x 107	-	Mohm	-	ASTM D257
Электрическая прочность (диэлектрическая прочность)		285	Z	V/mil	-	IPC-TM-650 метод 2.5.6.2
Термальные свойства
Температура Decompositioin (Td)		425	425	℃TGA	-	ASTM D3850
Коэффициент теплового расширения - x		21	X	ppm/K	℃ 0 до 140	ASTM E 831 IPC-TM-650, 2.4.41
Коэффициент теплового расширения - y		21	Y	ppm/K	℃ 0 до 140	ASTM E 831 IPC-TM-650, 2.4.41
Коэффициент теплового расширения - z		20	Z	ppm/K	℃ 0 до 140	ASTM E 831 IPC-TM-650, 2.4.41
Термальная проводимость		0,76	Z	W/m/K	℃ 80	ASTM C518
Механические свойства
Медная прочность корки после термального стресса		5,0 (0,9)	X, Y	lb/inch (N/mm)	после поплавка припоя 1 oz. EDC	IPC-TM-650 метод 2.4.8
Flexural прочность (MD/CMD)		13,62	X, Y	kpsi		ASTM D790
Модуль изгиба (MD/CMD)		1,79	X, Y	Mpsi		ASTM D790
Физические свойства
Абсорбция влаги (2X2)	1.27mm (0,050")	0,09	-	%	D/24/23	ASTM D570
Абсорбция влаги (2X2)	3.18mm (0,125")	0,2	-	%	D/24/23	ASTM D570
Удельный вес		2,77	-	-		ASTM D792
Специфическая теплоемкость		0,74	-	J/g/K		Высчитанный
Неэтилированный процесс совместимый		УТВЕРДИТЕЛЬНЫЙ ОТВЕТ	-	-	-	-
