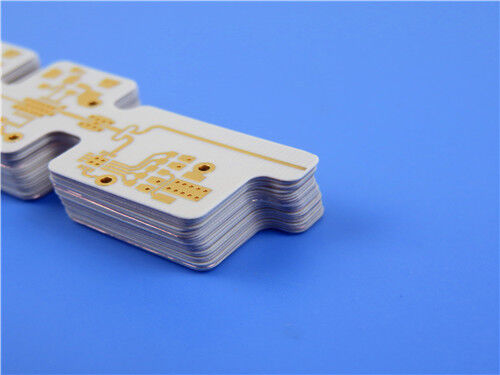

Rogers RO4003C PCB с низким профилем 0,5 мм 20 мм через покрытие

Эта двухслойная жесткая печатная плата использует Rogers RO4003C Low Profile (LoPro) подложку и покрытие ENEPIG. С внешним медным покрытием 1 унция (1,4 мил), готовой толщиной 0,5 мм и покрытием переходных отверстий 20 мкм, она обеспечивает стабильные электрические характеристики, превосходную целостность сигнала и высокоточное производство. Ее передовые свойства с низкими потерями делают ее идеальной для высокочастотных цифровых приложений, компонентов базовых станций сотовой связи, спутниковых LNB и RFID-меток.

Детали печатной платы

Структура печатной платы

Тип рисунка

Рисунок, предоставленный для изготовления печатной платы, строго соответствует формату Gerber RS-274-X, который является признанным в отрасли стандартным протоколом для передачи данных о производстве печатных плат.

Качество Стандарт

Эта печатная плата строго соответствует стандарту IPC-Class-2, всемирно признанному отраслевому эталону для печатных плат. Стандарт IPC-Class-2 определяет строгие спецификации для качества печатных плат, электрических характеристик и эксплуатационной надежности, что делает его хорошо подходящим для большинства коммерческих и промышленных приложений, требующих стабильной эксплуатационной стабильности и умеренной надежности.

Доступность

Эта печатная плата предлагается для глобальных поставок. Мы предоставляем надежные логистические и транспортные услуги для обеспечения своевременной доставки продукции клиентам в различных странах и регионах, с возможностью удовлетворения требований как мелкосерийных, так и крупносерийных заказов.

Введение в базовый материал RO4003C Low Profile

Ламинаты Rogers RO4003C LoPro используют запатентованную технологию Rogers, которая позволяет наносить обработанную фольгу на стандартный диэлектрик RO4003C. Это приводит к созданию ламината с низкими потерями на проводнике, улучшая вносимые потери и целостность сигнала, сохраняя при этом все благоприятные характеристики стандартной системы ламинатов RO4003C. Будучи углеводородными керамическими ламинатами, RO4003C LoPro разработан для обеспечения превосходных высокочастотных характеристик и экономичного изготовления печатных плат. Это материал с низкими потерями, совместимый со стандартными производственными процессами эпоксидной смолы/стекла (FR-4), и устраняет необходимость в специальной подготовке переходных отверстий (например, травление натрием), тем самым снижая производственные затраты.

Ключевые особенности RO4003C Low Profile

Основные преимущества

- Более низкие вносимые потери поддерживают проектирование систем с более высокой рабочей частотой (свыше 40 ГГц)

- Снижение характеристик пассивной интермодуляции (PIM), что делает его идеальным для антенн базовых станций

- Улучшенные тепловые характеристики благодаря снижению потерь на проводнике

- Обеспечивает изготовление многослойных печатных плат

- Обеспечивает исключительную гибкость проектирования для удовлетворения разнообразных требований приложений

- Совместим с высокотемпературными технологическими процедурами

- Соответствует соответствующим экологическим нормам и требованиям

- Проявляет устойчивость к образованию проводящих анодных нитей (CAF)

Типичные области применения

- Цифровые приложения: серверы, маршрутизаторы и высокоскоростные магистральные платы

- Антенны базовых станций сотовой связи и усилители мощности

- Малошумящие блоки (LNB) для спутников прямого вещания

- Радиочастотные идентификационные метки (RFID)

Заключение

Эта двухслойная печатная плата представляет собой вершину инженерной точности, сочетая в себе запатентологию материала RO4003C LoPro от Rogers с строгими производственными стандартами для обеспечения непревзойденной производительности в критически важных приложениях связи и обработки сигналов.
