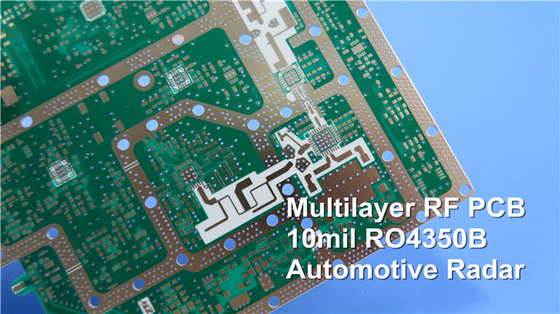

PCB Rogers 4350 высокопроизводительный материал монтажной платы широко используемый в различных высокочастотных применениях. Тип высокочастотного слоистого материала который предлагает превосходные электрические и механические свойства, делая им популярный выбор в электронной промышленности. PCB Bicheng, ведущий поставщик PCB, предлагает высокочастотный PCB с субстратами Rogers 4350 с высокой точностью и эффективностью.
RO4350B высокочастотный слоистый материал сделанный Rogers Корпорацией. Оно известен за свои превосходные диэлектрические свойства, малопотертый тангенс, и термическая стабильность. RO4350B имеет диэлектрическую константу 3.48±0.05 на 10 GHz и 23℃, как испытано IPC-TM-650 2.5.5.5 зажал метод Stripline. Используя метод длины дифференциального участка, пяди диэлектрического постоянного материала от 8 до 40 GHz.
Одно из главных преимуществ RO4350B свой малопотертый тангенс, с коэффициентом энергопотерь загорите (δ) 0,0037 на 10 GHz и 23℃, и 0,0031 на 2,5 GHz и 23℃, как испытано IPC-TM-650 2.5.5.5. Этот малопотертый тангенс делает им идеальный материал для высокочастотных применений которые требуют низкой потери сигнала.
RO4350B также имеет высокую термическую стабильность, с термальным коэффициентом ε +50 ppm/℃ от -50℃ к 150℃, как испытано IPC-TM-650 2.5.5.5. Это свойство обеспечивает что электрические свойства материала остаются стабилизированными даже в условиях высоких температур.
По отоношению к механическим свойствам, RO4350B имеет растяжимый модуль MPa 16 767 (ksi 2 432) в MPa x направлении и 14 153 (ksi 2 053) в направлении y, как испытано ASTM d 638. Оно также имеет прочность на растяжение MPa 203 (ksi 29,5) в MPa x направлении и 130 (ksi 18,9) в направлении y. Flexural прочность RO4350B MPa 255 (kpsi 37) как испытано IPC-TM-650 2.4.4. Сохранность формы RO4350B чем 0,5 mm/m (mil/дюйм) после etch+E2/150℃, как испытано IPC-TM-650 2.4.39A.
RO4350B имеет коэффициент теплового расширения 10 ppm/℃ в направлении x, 12 ppm/℃ в направлении y, и 32 ppm/℃ в направлении z, как испытано IPC-TM-650 2.4.41. Своя температура стеклянного перехода (Tg) больше чем 280℃ как испытано IPC-TM-650 2.4.24.3, и своя температура декомпозиции (Td) 390℃ как испытано ASTM d 3850. Термальная проводимость RO4350B 0,69 W/M/oK на 80℃, как испытано ASTM C518.
Опыт и capablities PCB Bicheng богатый могут конечно продукт Rogers 4350 PCB оптимизирован для manufacturability. Эта возможность включает проверять поставлять для всех потенциальных изготовляя вопросов и обеспечивать необходимые регулировки для обеспечения что PCB можно произвести с высокой точностью и эффективностью. PCB Bicheng может также обеспечить наведение на выборе соотвествующих материалов и процессов производства для того чтобы достигнуть пожеланных представления и надежности.
В течении производственного процесса PCB, необходимо рассматривать различные параметры для обеспечения надежности и функциональности PCB. Размер PCB, слои, технология, материал, плакировка и покрытие, и оценка воспламеняемости некоторые из критических факторов которым нужно быть рассмотренным во время процесса принятия PCB. Эта статья исследует различные параметры и возможности двухстороннего PCB частоты коротковолнового диапазона основанного на спецификациях обеспеченных PCB Bicheng, компанией PCB поставляя которая предлагает всемирное обслуживание.
Здесь позвольте нам увидеть тип двойного, который встали на сторону PCB 60mil основанного на RO4350B.
Размер и тип PCB
Размер и тип PCB определяют общее требуемое место для электронных блоков, который нужно поместить на доске. В этом случае, размер PCB 135 x 135mm, и тип доски высокочастотный PCB, PCB RF. Высокочастотное PCBs использовано в применениях где высокочастотным сигналам нужно быть переданным без значительной потери. RF PCBs конструирован для того чтобы работать на частотах над 100 MHz и использован в различных применениях как беспроводные сообщение, спутниковая связь, и системы радиолокатора.
Количество слоев
Число слоев в PCB определяет сложность дизайна доски. Двухсторонний PCB имеет 2 медных слоя, одного на каждой стороне доски. Поверхностные компоненты держателя и компоненты через-отверстия можно поместить с обеих сторон доски.
Stackup слоя
Stackup слоя описывает расположение различных слоев PCB. В этом случае, stackup слоя меден (35um) + RO4350B 60mil + медный (35um). RO4350B высокопроизводительный диэлектрический материал который имеет диэлектрическую константу 3.48±0.05 и термальный коэффициент ε +50 ppm/℃. Медные слои использованы для того чтобы обеспечить проводной путь для электрических сигналов пропустить через PCB.
Технология
Технология используемая в PCB определяет минимальные трассировку и космос, размеры минимальных и максимума отверстия, и число различных отверстий в PCB. В этом случае, минимальные трассировка и космос 11mil/12mil, и размеры минимальных и максимума отверстия 0.3mm и 2.2mm, соответственно. PCB имеет итог 184 буровых скважин и 5 различных размеров отверстия. PCB также не имеет никакие филированные слоты или внутренние вырезы.
Управление импеданса
Управление импеданса необходимо в высокочастотном PCBs, где целостность сигнала критическая. Управление импеданса обеспечивает что электрические сигналы переданные через PCB поддерживают постоянн импеданс. В этом случае, PCB не имеет никакое управление импеданса.
Материал доски
Материал доски субстрат на котором помещены проводные трассировки и компоненты. В этом случае, материал доски стеклянная эпоксидная смола с RO4350B 60mil, Tg 288℃. Стеклянный субстрат эпоксидной смолы обеспечивает механическую поддержку, и RO4350B обеспечивает диэлектрические свойства необходимо для высокочастотных применений.
Покрывать и покрывать
Плакировка и покрытие на PCB определить поверхностный финиш и защиту доски от внешних элементов. В этом случае, поверхностный финиш electroless никель над золотом погружения (ENIG) с 2 микродюймами никель сверх 100 микродюймов. Финиш поверхности ENIG обеспечивает превосходные solderability, коррозионную устойчивость, и электрическую проводимость.
Контур/резать и отмечать
Контур/резать и отмечать PCB для того чтобы определить форму доски и обозначать компонентов. В этом случае, PCB направлен, и никакая сторона компонентного сказания, цвета компонентного сказания, или имени или логотипа изготовителя.
