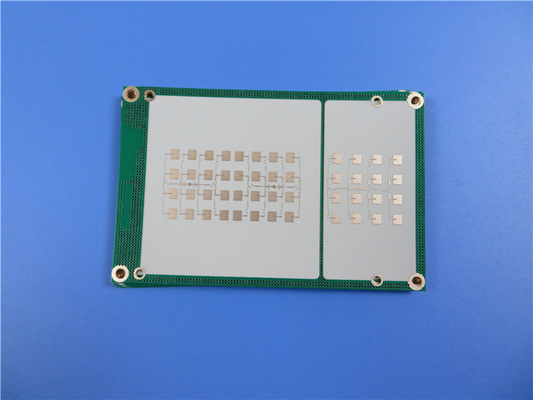

Rogers RO4350B PCB материал ENEPIG поверхностная отделка

Rogers RO4350B PCB материал ENEPIG поверхностная отделка

МОК: 1 шт.
цена: USD9.99-99.99/PCS
Стандартная упаковка: Вакуумные пакеты+Картоны
Срок доставки: 8-9 рабочих дней
Способ оплаты: T/T
Пропускная способность: 5000 штук в месяц
Подробная информация
Место происхождения
Китай
Фирменное наименование
Bicheng
Сертификация
UL, ISO9001, IATF16949
Материал:
РО4350Б
Размер ПКБ:
430,98 мм х 33,22 мм = 1 PCS, +/- 0,15 мм
Вес меди:
1 унция (1,4 миллилитра)
Поверхностная отделка:
ENEPIG
Количество слоев:
2-layer
Толщина ПКБ:
0.2 мм
Выделить:

RO4350B ПКБ материал

,

Rogers RO4350B ПКБ материал

,

PCB RO4350B

Описание продукта

ПКБ Роджерса RO4350B - это передовое решение, которое сочетает в себе исключительные электрические характеристики с экономичным производством,что делает его идеальным выбором для широкого спектра высокочастотных и высокопроизводительных приложений.



В основе этого ПКБ находится патентованный материал Роджерса RO4350B,гидроуглеводородный/керамический композит, скрепленный стеклом, который обеспечивает производительность, равную производительности PTFE/стекла, при этом предлагая легкость обработки, связанную со стандартным эпоксидом/стеклом.Этот уникальный материальный состав позволяет ПКБ RO4350B достичь постоянной диэлектрической постоянной (Dk) 3,48 ± 0,05 при 10 ГГц/23 °C и низкого коэффициента рассеивания 0.0037 при одной частоте и температуре.



Одним из ключевых преимуществ материала RO4350B является его исключительная стабильность измерений.и 32 ppm/°C в оси ZЭто позволяет ПХБ RO4350B поддерживать отличную стабильность измерений,критическое свойство для строительства смешанных диэлектрических многослойных пластинКроме того, низкая CTE Z-оси ламината RO4350B обеспечивает надежное качество покрытия через отверстия, даже в тяжелых приложениях теплового шока.



RO4350B Типичная стоимость
Недвижимость RO4350B Направление Объекты Состояние Метод испытания
Диэлектрическая постоянная,ε Процесс 3.48±0.05 Z   10 ГГц/23°C IPC-TM-650 2.5.5.5 Застегнутая полоса
Диэлектрическая постоянная,εПроектирование 3.66 Z   от 8 до 40 ГГц Метод дифференциальной длины фазы
Фактор рассеивания,δ 0.0037
0.0031
Z   10 ГГц/23°C
2.5 ГГц/23°C
IPC-TM-650 2.5.5.5
Тепловой коэффициент ε +50 Z ppm/°C -50°Cдо 150°C IPC-TM-650 2.5.5.5
Сопротивляемость объема 1.2 х 1010   MΩ.cm КОНД А IPC-TM-650 2.5.17.1
Сопротивляемость поверхности 5.7 х 109   КОНД А IPC-TM-650 2.5.17.1
Электрическая сила 31.2 ((780) Z Kv/mm(v/mil) 0.51 мм ((0.020") IPC-TM-650 2.5.6.2
Модуль тяги 16, 767 ((2,432)
14,153 ((2,053)
X
Y
MPa ((ksi) NT1 религия ASTM D 638
Прочность на растяжение 203 ((29.5)
130(18.9)
X
Y
MPa ((ksi) NT1 религия ASTM D 638
Сила изгиба 255
(37)
  MPa
(kpsi)
  IPC-TM-650 2.4.4
Размерная стабильность <0.5 X,Y мм/м
(мл/дюйм)
после "etch+E2/150"°C IPC-TM-650 2.4.39А
Коэффициент теплового расширения 10
12
32
X
Y
Z
ppm/°C -55°Cдо 288°C IPC-TM-650 2.4.41
Tg >280   °CTMA А. IPC-TM-650 2.4.24.3
Td 390   °CTGA   ASTM D 3850
Теплопроводность 0.69   В/М/oК 80°C АСТМ C518
Поглощение влаги 0.06   % 48 часов погружения 0.060"
температура образца 50
°C
ASTM D 570
Плотность 1.86   gm/cm3 23°C ASTM D 792
Прочность медной кожуры 0.88
(5,0)
  Н/мм
(PLI)
После сварки 1 унция.
Фойла для ЭДС
IPC-TM-650 2.4.8
Возгораемость (3)V-0       UL 94
Процесс без свинца совместим Да, да.



Еще одной примечательной особенностью материала RO4350B является его высокая температура стеклянного перехода (Tg) более 280 ° C (536 ° F).Это гарантирует, что характеристики расширения ПХБ остаются стабильными в широком диапазоне температур обработкиКроме того, низкая водопоглощаемость материала в 0,06% способствует его общей надежности и производительности.



Эта пластинка Rogers RO4350B построена с двуслойной жесткой конструкцией, включающей 35 мкм меди как на верхнем, так и на нижнем слоях, и ядро Rogers RO4350B размером 0,102 мм (4 миллиметров).98 мм х 33.22 мм, с плотной толерантностью ± 0,15 мм. ПКБ имеет минимальное пространство следов 4/5 миллиметров и минимальный размер отверстия 0,3 мм, обеспечивая высокое качество и надежную производительность.

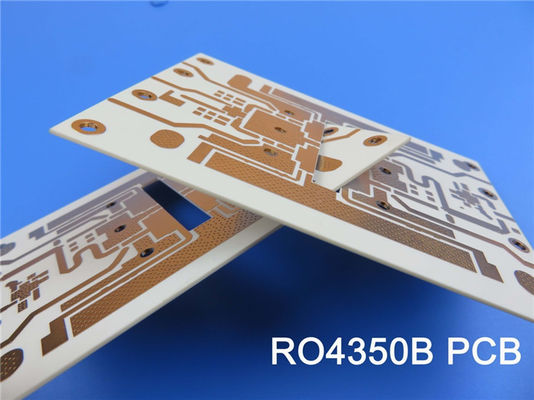

Rogers RO4350B PCB материал ENEPIG поверхностная отделка 0



Одним из ключевых преимуществ ПКБ RO4350B является его экономическая эффективность. В отличие от традиционных материалов на основе ПТФЕ, ПКБ RO4350B может быть обработан с использованием стандартных эпоксидных/стеклянных методов,позволяет более экономичный процесс изготовленияЭто делает ПКБ RO4350B привлекательным вариантом для дизайнеров и инженеров, которым требуются высокопроизводительные платы с высокой производительностью без соответствующей премиальной цены.



Многофункциональность пластинки Rogers RO4350B очевидна в ее широком спектре применений, включая антенны сотовых базовых станций и усилители мощности, радиочастотные идентификационные теги,автомобильные радары и датчикиЕе исключительные электрические и механические свойства, в сочетании с ее экономически эффективным производством,Это делает ПКБ RO4350B отличным выбором для инженеров и дизайнеров, ищущих надежный, высококачественное решение платы.



Подводя итог, ПКБ Роджерса RO4350B представляет собой замечательное сочетание производительности и доступности,предлагая конструкторам и инженерам передовые решения, отвечающие требованиям современных высокочастотных и высокопроизводительных приложений.
