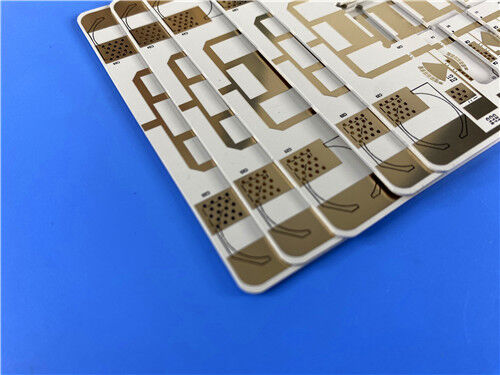

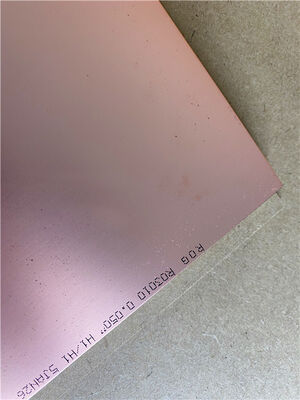

Двухсторонний ПКБ RO3010 50ml субстрат с черным шелковым экраном

Этот печатный лист - это двусторонняя жесткая плата из керамического композитного материала Rogers RO3010,высокопроизводительный базовый материал, известный своей отличной диэлектрической стабильностью и механической надежностьюЭтот печатный лист имеет толщину доски 1,3 мм, вес 1 унции меди на внешних слоях, и EPIG (без никеля) поверхности,обеспечение надежной производительности и совместимости для различных профессиональных электронных приложений, требующих точности и стабильности.

Подробная информация о ПКБ

ПКБ-стакан-вверх

Это двухслойный жесткий ПКБ со следующей структурой свертывания (сверху вниз):

Художественные произведения иКачествоСтандартный

Изображения, предоставленные для этой печатной платы, следуют формату Gerber RS-274-X, который является стандартным форматом файла для производства печатных плат.широко признанный стандарт качества, определяющий приемлемые требования к производительности и надежности электронных компонентов, гарантируя, что ПХБ отвечает необходимым критериям для коммерческого и промышленного применения.

Доступность

Этот PCB предлагается для глобальной доступности, охватывающей все основные регионы и рынки по всему миру.Его доступность по всему миру гарантирует, что клиенты в различных странах и отраслях могут получить продукт с постоянной надежностью и своевременной доставкой, отвечающий как требованиям к прототипам небольших партий, так и большим объемам заказов на производство.

Введение в RO3010

Материалы высокопроизводительных цепей Rogers RO3010 - это композиты из ПТФЭ, заполненные керамикой, с более высокой диэлектрической постоянной при сохранении выдающейся стабильности.Эти конкурентоспособные продукты обеспечивают отличную механическую и электрическую надежностьИх присущая стабильность упрощает проектирование широкополосных компонентов и позволяет материалам эффективно работать в широком диапазоне частот и в самых разных приложениях.Эти характеристики делаютRO3010ламинированные материалы - идеальный выбор для миниатюризации схем.

Преимущества субстрата RO3010

Подложка RO3010 демонстрирует отличную стабильность измерений, с коэффициентом теплового расширения (CTE), точно соответствующим медным,обеспечение минимальной тепловой деформации и долгосрочной структурной целостности.

Ламинат имеет экономически эффективную цену, что делает его подходящим для больших объемов производственных процессов без ущерба для производительности или качества.

Материал RO3010 изготавливается в соответствии со стандартами системы менеджмента качества ISO 9001, обеспечивая постоянное качество продукции и прослеживаемость.

Подложка полностью совместима с многослойными схемами печатных плат (PCB), обеспечивая повышенную гибкость для интеграции сложных схем.

Типичные применения

• Приложения для автомобильных радаров
• Глобальные спутниковые антенны позиционирования
• Сотовые телекоммуникационные системы - усилители мощности и антенны
• Антенны для беспроводной связи
• Спутники прямого вещания
• Дата-ссылка на кабельных системах
• Дистанционные счетчики
• Мощные задние самолеты

RO3010Высокочастотные ламинированные материалы

Материалы высокочастотных цепей RO3010 представляют собой керамически наполненные композиты PTFE, предназначенные специально для коммерческих микроволновых и радиочастотных приложений.Эта серия продуктов сочетает в себе исключительную электрическую и механическую стабильность с конкурентоспособными ценами. Ламинат серии RO3000 - это материалы для цепей на основе ПТФЕ, заполненные керамикой. Их механические свойства остаются неизменными независимо от выбранной диэлектрической константы,позволяет конструкторам разрабатывать многослойные платы, которые включают различные диэлектрические постоянные материалы на отдельных слоях без риска деформации или проблем надежности.

Ламинат RO3010 может быть переработан в печатные платы с использованием стандартных методов изготовления платы из ПТФЕ.
