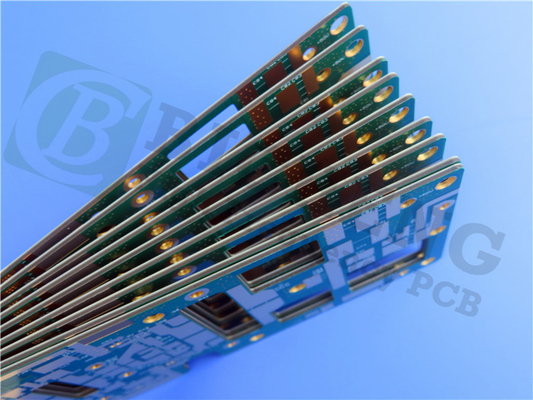

50mil TMM10 прокатывает монтажную плату PCB с золотом погружения

50mil TMM10 Laminates PCB Circuit Board With Immersion Gold
50mil TMM10 Laminates PCB Circuit Board With Immersion Gold

Большие изображения :  50mil TMM10 прокатывает монтажную плату PCB с золотом погружения

Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: Bicheng
Сертификация: UL, ISO9001, IATF16949
Номер модели: BIC-151.V1.0
Оплата и доставка Условия:
Количество мин заказа: 1pcs
Упаковывая детали: Вакуум bags+Cartons
Время доставки: 8-9 рабочих дней
Условия оплаты: T/T
Поставка способности: 5000pcs в месяц
Подробное описание продукта
Основное вещество: Керамический, углерод, Thermoset смеси полимера Отсчет слоя: Двухслойная, многослойная, гибридная печатная плата
Размер PCB: ≤400 мм х 500 мм Толщина Pcb: 15mil (0.381mm), 20mil (0.508mm), 25mil (0.635mm), 30mil (0.762mm), 50mil (1.27mm), 60mil (1.524mm),
Маска припоя: Зеленый, черный, голубой, желтый, красный etc. Медный вес: 0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Поверхностный финиш: Обнаженная медь, HASL, ENIG, OSP etc…
Высокий свет:

TMM10 прокатывает монтажную плату PCB

,

монтажная плата PCB антенн 15mil GPS

,

Монтажная плата ПКБ золота погружения



Rogers высокочастотное PCBs построенное на 50mil 1.27mm TMM10 с золотом погружения для антенн GPS

(Платы с печатным монтажом выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)



Материалы микроволны TMM10 rogers thermoset керамические, углероды, thermoset смеси полимера конструированные для высоких применений stripline и микрополосковой линии надежности покрывать-через-отверстия.



Электрические и механические свойства ламинатов TMM10 совмещают много из преимуществ и керамических и традиционных ламинатов цепи микроволны PTFE, без требования специализированных методов продукции общих к этим материалам.



Ламинаты TMM10 имеют исключительно низкий термальный коэффициент диэлектрической константы, типично более менее чем 30 ppm/°C. Коэффициенты материала равносвойственные теплового расширения, очень близко, который соответствуют к меди, учитывают продукцию высокой надежности покрытую через отверстия, и низко вытравляют значения усушки. Furthermore, термальная проводимость ламинатов TMM10 составляет около дважды это из традиционных ламинатов PTFE/ceramic, облегчающ отбор тепла.



Ламинаты TMM10 основаны на thermoset смолах, и не размягчают нагреванный. В результате выпуск облигаций провода компонентных руководств к трассировкам цепи можно выполнить без забот пусковой площадки поднимаясь или деформации субстрата.



Некоторые типичные применения:

1. Фильтры и муфта

2. Антенны заплаты

3. Сети RF и микроволны

4. Системы спутниковой связи



Наши возможности (TMM10)

Возможность PCB (TMM10)
Материал PCB: Керамический, углерод, Thermoset смеси полимера
Обозначение: TMM10
Диэлектрическая константа: 9,20 ±0.23
Отсчет слоя: Двойной слой, разнослоистый, гибридный PCB
Медный вес: 0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Толщина PCB: 15mil (0.381mm), 20mil (0.508mm), 25mil (0.635mm), 30mil (0.762mm), 50mil (1.27mm), 60mil (1.524mm), 75mil (1.905mm), 100mil (2.54mm), 125mil (3.175mm), 150mil (3.81mm), 200mil (5.08mm), 250mil (6.35mm), 275mil (6.985mm), 300mil (7.62mm), 500mil (12.70mm)
Размер PCB: ≤400mm x 500mm
Маска припоя: Зеленый, черный, голубой, желтый, красный etc.
Поверхностный финиш: Обнаженная медь, HASL, ENIG, OSP etc…







Технические спецификации TMM10

Типичное значение TMM10
Свойство   TMM10 Направление Блоки Условие Метод теста
Диэлектрическая константа, εProcess 9.20±0.23 Z   10 GHz IPC-TM-650 2.5.5.5
Диэлектрическая константа, εDesign 9,8 - - 8GHz до 40 GHz Метод длины дифференциального участка
Коэффициент энергопотерь (процесс) 0,0022 Z - 10 GHz IPC-TM-650 2.5.5.5
Термальный коэффициент диэлектрической константы -38 - ppm/°K -55℃-125℃ IPC-TM-650 2.5.5.5
Сопротивление изоляции >2000 - Gohm C/96/60/95 ASTM D257
Резистивность тома 2 x 108 - Mohm.cm - ASTM D257
Поверхностная резистивность 4 x 107 - Mohm - ASTM D257
Электрическая прочность (диэлектрическая прочность) 285 Z V/mil - IPC-TM-650 метод 2.5.6.2
Термальные свойства
Температура Decompositioin (Td) 425 425 ℃TGA - ASTM D3850
Коэффициент теплового расширения - x 21 X ppm/K 0 до 140 ASTM E 831 IPC-TM-650, 2.4.41
Коэффициент теплового расширения - y 21 Y ppm/K 0 до 140 ASTM E 831 IPC-TM-650, 2.4.41
Коэффициент теплового расширения - z 20 Z ppm/K 0 до 140 ASTM E 831 IPC-TM-650, 2.4.41
Термальная проводимость 0,76 Z W/m/K 80 ASTM C518
Механические свойства
Медная прочность корки после термального стресса 5,0 (0,9) X, Y lb/inch (N/mm) после поплавка припоя 1 oz. EDC IPC-TM-650 метод 2.4.8
Flexural прочность (MD/CMD) 13,62 X, Y kpsi ASTM D790
Модуль изгиба (MD/CMD) 1,79 X, Y Mpsi ASTM D790
Физические свойства
Абсорбция влаги (2X2) 1.27mm (0,050") 0,09 - % D/24/23 ASTM D570
3.18mm (0,125") 0,2
Удельный вес 2,77 - - ASTM D792
Специфическая теплоемкость 0,74 - J/g/K Высчитанный
Неэтилированный процесс совместимый УТВЕРДИТЕЛЬНЫЙ ОТВЕТ - - - -
