20mil пламя доски PCB Rogers углерода каппа 438 стеклянное усиленное керамическое - retardant

20mil пламя доски PCB Rogers углерода каппа 438 стеклянное усиленное керамическое - retardant
20mil пламя доски PCB Rogers углерода каппа 438 стеклянное усиленное керамическое - retardant 20mil пламя доски PCB Rogers углерода каппа 438 стеклянное усиленное керамическое - retardant

Большие изображения :  20mil пламя доски PCB Rogers углерода каппа 438 стеклянное усиленное керамическое - retardant

Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: Bicheng
Сертификация: UL, ISO9001, IATF16949
Номер модели: BIC-162.V1.0
Оплата и доставка Условия:
Количество мин заказа: 1pcs
Упаковывая детали: Вакуум bags+Cartons
Время доставки: 8-9 рабочих дней
Условия оплаты: T/T
Поставка способности: 5000pcs в месяц
контакт

20mil пламя доски PCB Rogers углерода каппа 438 стеклянное усиленное керамическое - retardant

описание
Основное вещество: Стеклянный усиленный углерод керамический Отсчет слоя: Двухслойная, многослойная, гибридная печатная плата
Thicknes PCB: 20mil (0.508mm), 30mil (0.762mm), 40mil (1.016mm), 60mil (1.524mm) Размер PCB: ≤400 мм х 500 мм
Маска припоя: Зеленый, черный, голубой, желтый, красный etc. Медный вес: 0.5oz (17 µm), 1oz (35µm)
Поверхностный финиш: Обнаженная медь, HASL, ENIG, OSP etc…
Выделить:

Доска PCB Rogers углерода керамическая

,

Стеклянная усиленная доска PCB Rogers

,

Пылайте - retardant доска PCB Rogers

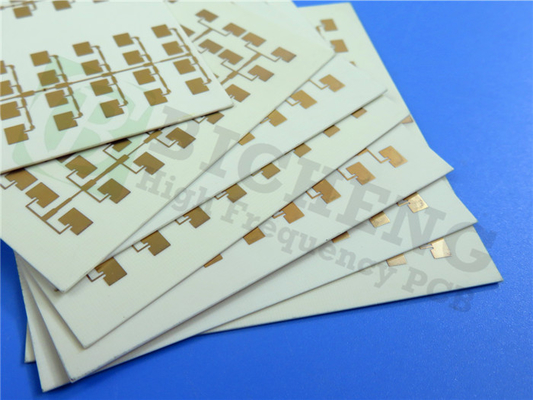

PCB Rogers построил на каппа 438 20mil 0.508mm DK 4,38 с золотом погружения для ранга WiFi несущей

(Платы с печатным монтажом выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)



Ламинаты каппа 438 Rogers были конструированы используя стеклянную усиленную систему углерода керамическую которая предлагает главное высокочастотное изготовление представления и цепи низкой цены приводящ в малопотертом материале который можно изготовить используя стандартную эпоксидную смолу/стекло (FR-4) процессов. Ламинаты каппа 438 также имеют пламя V-0 UL 94 - retardant оценка и неэтилированный процесс припоя совместимый.



Каппа 438 прокатывает константы предложения диэлектрические (Dk) портняжничанные к нормам индустриального стандарта FR-4 которые объекты облегчают преобразовывать существующие дизайны FR-4 где лучшее электрическое представление необходимо.



Особенности

1. Dk 4,38 портняжничан к нормам индустриального стандарта FR-4

2. Более плотный допуск Dk и толщины чем FR-4

3. Высокий Tg > 280°C TMA



Преимущества

1. Легкость производства и собрания PCB в линии с FR-4

2. Дизайн Dk включает легкость преобразовывать существующие дизайны FR-4 лучшее электрическое представление

3. Последовательное представление цепи

4. Улучшенная гибкость дизайна и покрытая надежность через-отверстия

5. Автоматизированное собрание совместимое



Типичные применения:

1. Ранг WiFi несущей/лицензировала помогать доступ (LAA)

2. Небольшая клетка и распределенные антенные устройства (DAS)

3. Корабль к кораблю/кораблю к связям инфраструктуры (V2X)

4. Интернет вещей (IoT)

Этапы: Умные домашние и беспроводные метры

20mil пламя доски PCB Rogers углерода каппа 438 стеклянное усиленное керамическое - retardant 020mil пламя доски PCB Rogers углерода каппа 438 стеклянное усиленное керамическое - retardant 1



Наша возможность PCB (каппа 438)

Материал PCB: Стеклянный усиленный углерод керамический
Обозначение: Каппа 438
Диэлектрическая константа: 4,38
Отсчет слоя: Двойной слой, разнослоистый, гибридный PCB
Медный вес: 0.5oz (17 µm), 1oz (35µm)
Толщина PCB: 20mil (0.508mm), 30mil (0.762mm), 40mil (1.016mm), 60mil (1.524mm)
Размер PCB: ≤400mm x 500mm
Маска припоя: Зеленый, черный, голубой, желтый, красный etc.
Поверхностный финиш: Обнаженная медь, HASL, ENIG, OSP etc…



20mil пламя доски PCB Rogers углерода каппа 438 стеклянное усиленное керамическое - retardant 2



Технические спецификации ламината каппа 438

Свойство Типичный каппа 438 значения Направление Блоки Условие Метод теста
Диэлектрическая константа, er дизайн 4,38 Z - 2,5 GHz Метод длины дифференциального участка
Коэффициент энергопотерь загорает, d 0,005 Z - 10 GHz/23°C IPC-TM-650 2.5.5.5
Термальный коэффициент диэлектрической константы e -21 - ppm/°C 10 GHz (- 50 к 150°C) Доработанное IPC-TM-650 2.5.5.5
Резистивность тома 2,9 x 109 - MΩ•см COND A IPC-TM-650 2.5.17.1
Поверхностная резистивность 6,2 x 107 - MΩ COND A IPC-TM-650 2.5.17.1
Электрическая прочность 675 Z V/mil - IPC-TM-650 2.5.6.2
Прочность на растяжение 16 12 MD CMD kpsi - ASTM D3039/D3039-14
Flexural прочность 25 19 MD CMD kpsi - IPC-TM-650 2.4.4
Сохранность формы -0.48-0.59 MD CMD mm/m - IPC-TM-650 2.4.39a
Коэффициент теплового расширения 13 X ppm/°C -55 к 288°C IPC-TM-650 2.4.41
16 Y
42 Z
Термальная проводимость 0,64 Z С (m.K) 80°C ASTM D5470
Время к деламинации (T288) >60 - минуты 288°C IPC-TM-650 2.4.24.1
Tg >280 - °C TMA - IPC-TM-650 2.4.24.3
Td 414 - °C - IPC-TM-650 2.3.40
Абсорбция влаги 0,07 - % 24/23 IPC-TM-650 2.6.2.1
Young модуль 2264 2098 MD CMD kpsi - ASTM D3039/D3039-14
Модуль гибкого трубопровода 2337 2123 MD CMD kpsi - IPC-TM-650 2.4.4
Смычок 0,03 - % - IPC-TM-650 2.4.22C
Извив 0,08 - % - IPC-TM-650 2.4.22C
Медная прочность корки после термального стресса 5,8 - lbs/in фольга 1 oz (µm 35) IPC-TM-650 2.4.8
Воспламеняемость V-0 - - - UL 94
Удельный вес 1,99 - g/cm3 - ASTM D792
Неэтилированный процесс совместимый Да - - -
