Подробная информация о продукте:
Оплата и доставка Условия:
|
| Основное вещество: | PTFE основало, керамическая заполненная стеклоткань | Отсчет слоя: | Двойной слой, разнослоистый, гибридный PCB |
|---|---|---|---|
| Thmil PCB (0.762mm), (1.524mm) ickness 60mil: | 10mil (0.254mm); 20mil (0.508mm), 25mil (0.635mm); 30 | Размер PCB: | ≤400mm x 500mm |
| Маска припоя: | Зеленый, черный, голубой, желтый, красный etc. | Медный вес: | 0.5oz (17 µm), 1oz (35µm) |
| Поверхностный финиш: | Обнаженная медь, HASL, ENIG, серебр погружения, олово Immersoin, OSP etc… | ||
| Высокий свет: | 60mil покрывая монтажную плату RF,Монтажная плата RF финиша Hasl поверхностная,PTFE основало монтажную плату RF |
||

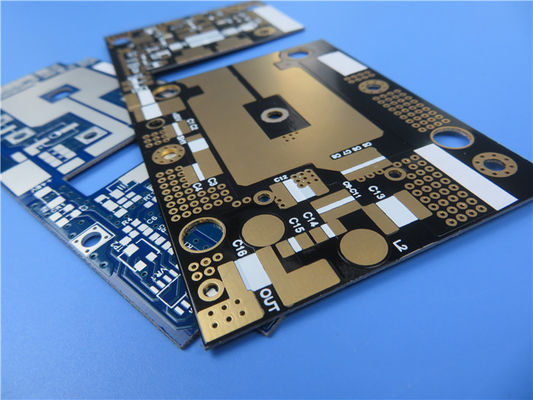

PCB RF построил на 6,15 DK покрытие 10mil, 20mil, 30mil и 60mil RF-60TC с золотом, оловом, HASL и OSP погружения для миниатюризированной антенны
(Платы с печатным монтажом выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)
RF-60TC наполненное керамическ основанное PolyTetraFluoride (PTFE) (субстрат стеклоткани для PCB наивысшей мощности RF и применений микроволны. Оно конструирован для того чтобы обеспечить более низкую рабочую температуру в применениях наивысшей мощности и рынке 6.15DK. Путем улучшать диэлектрическое тепловыделение и исключительно понижайте диэлектрические потери, лучшее увеличение и эффективность получена в миниатюризированных применениях антенны
RF-60TC увеличило функцию передачи тепла позволяет дополнительному допустимому пределу дизайна расширить жизнь активных компонентов и улучшить долгосрочную надежность.
RF-60TC с весьма - низкопрофильный и обратный обработали медь превосходны для уменьшения вносимой потери. Ламинат основанный тяжелым металом также доступен. RF-60TC низкое CTE и улучшенная сохранность формы делают их возможным построить разнослоистый PCB с улучшенной надежностью PTH.
Наша возможность PCB (RF-60TC)
| Материал PCB: | PTFE основало, керамическая заполненная стеклоткань |
| Обозначение: | RF-60TC |
| Диэлектрическая константа: | 6,15 |
| Отсчет слоя: | Двойной слой, разнослоистый, гибридный PCB |
| Медный вес: | 0.5oz (17 µm), 1oz (35µm) |
| Толщина PCB: | 10mil (0.254mm); 20mil (0.508mm), 25mil (0.635mm); 30mil (0.762mm), 60mil (1.524mm) |
| Размер PCB: | ≤400mm x 500mm |
| Маска припоя: | Зеленый, черный, голубой, желтый, красный etc. |
| Поверхностный финиш: | Обнаженная медь, HASL, ENIG, серебр погружения, олово Immersoin, OSP etc… |
Преимущества:
1. Улучшенный тангенс потери
- Более низкая вносимая потеря
- Увеличенные коэффициент усиления антенны/эффективность
2. Высокая термальная проводимость
- Исключительное термальное управление
- Более низкая рабочая температура
- Применение более высокой силы
- Долгосрочная надежность
3. Увеличенная сохранность формы
4. Низкая Z-ось CTE
- Разнослоистое применение доступное
- Надежное покрытое через отверстие
5. Превосходное прилипание к металлу
- Медь более низкого профиля доступная
- Задняя часть тяжелого метала доступная
6. Стабилизированный DK над частотой
7. Стабилизированный DK над температурой
8. Абсорбция низкой влаги
Применения:
Усилитель наивысшей мощности
Миниатюризированные антенны (читатель GPS/ЗАПЛАТЫ/RFID)
Фильтры, муфты, рассекатели
Спутники
Типичное значение RF-60TC
| Значения RF-60TC типичные | |||||
| Свойство | Метод теста | Блок | Значение | Блок | Значение |
| Dk @ 10 GHz | IPC-650 (доработанное) 2.5.5.5 .1 | 6,15 ± 0,15 | 6,15 ± 0,15 | ||
| Df @ 10 GHz | IPC-650 (доработанное) 2.5.5.5 .1 | 0,002 | 0,002 | ||
| TcK | ppm/°C | -3,581 | ppm/°C | -3,581 | |
| Диэлектрическое нервное расстройство | IPC-650 2.5.6 | kV | 55 | kV | 55 |
| Диэлектрическая прочность | IPC-650 2.5.6.2 | V/mil | 550 | V/mm | 21 654 |
| Сопротивление дуги | IPC-650 2.5.1 | Секунды | >180 | Секунды | >180 |
| Абсорбция влаги | IPC-650 2.6.2.1 | % | 0,03 | % | 0,03 |
| Flexural прочность (MD) | IPC-650 2.4.4 | psi | 10 000 | N/mm2 | 69 |
| Flexural прочность (CD) | IPC-650 2.4.4 | psi | 9 000 | N/mm2 | 62 |
| Прочность на растяжение (MD) | IPC-650 2.4.19 | psi | 9 000 | N/mm2 | 62 |
| Прочность на растяжение (CD) | IPC-650 2.4.19 | psi | 7 000 | N/mm2 | 48 |
| Young модуль (MD) | ASTM D 3039/IPC-TM-650 2.4.19 | kpsi | 721 | N/mm2 | 4971 |
| Коэффициент Poisson (MD) | ASTM D 3039/IPC-TM-650 2.4.19 | 0,155 | 0,155 | ||
| Прочность корки (1 oz. ED) | IPC-650 2.4.8 | lbs/in | 8 | N/mm | 1,43 |
| Термальная проводимость (Unclad) | IPC-650 2.4.50 | W/M*K | 0,9 | W/M*K | 0,9 |
| Термальная проводимость (CH/CH) | IPC-650 2.4.50 | W/M*K | 1 | W/M*K | 1 |
| Термальная проводимость (C1/C1) | IPC-650 2.4.50 | W/M*K | 1,05 | W/M*K | 1,05 |
| Сохранность формы (MD) | Sec IPC-650 2.4.39. 5,4 (после того как испеките) | mils/in | 0,01 | mm/M | 0,01 |
| Сохранность формы (CD) | Sec IPC-650 2.4.39. 5,4 (после того как испеките) | mils/in | 0,69 | mm/M | 0,69 |
| Сохранность формы (MD) | Sec IPC-650 2.4.39. 5,5 (термальный стресс) | mils/in | 0,06 | mm/M | 0,06 |
| Сохранность формы (CD) | Sec IPC-650 2.4.39. 5,5 (термальный стресс) | mils/in | 0,8 | mm/M | 0,8 |
| Поверхностная резистивность | IPC-650 2.5.17.1 (после влажности) | Mohm | 1,0 x 108 | Mohm | 1,0 x 108 |
| Резистивность тома | IPC-650 2.5.17.1 (после влажности) | Mohm/cm | 1,0 x 108 | Mohm/cm | 1,0 x 108 |
| CTE (x, Y-osь) | IPC-650 2.4.41 (°C RT 150) | ppm/°C | 9,9 | ppm/°C | 9,9 |
| CTE (ось z) | IPC-650 2.4.41 (°C RT 150) | ppm/°C | 40 | ppm/°C | 40 |
| Плотность (удельный вес) | IPC-650 2.3.5 | g/cm3 | 2,84 | g/cm3 | 2,84 |
| Специфическая жара | IPC-650 2.4.50 | J/gK | 0,94 | J/gK | 0,94 |
| Td (вес 2%. Потеря) | IPC - 650 2.4.24.6/TGA | °F | 930 | °C | 500 |
| Td (вес 5%. Потеря) | IPC - 650 2.4.24.6/TGA | °F | 960 | °C | 515 |
| Оценка воспламеняемости | UL 94 | V-0 | V-0 | ||
