Двойной PCB PCB 20mil слоя RF-35A2 Taconic с золотом погружения

МОК:	1pcs
Стандартная упаковка:	Вакуум bags+Cartons
Срок доставки:	8-9 рабочих дней
Способ оплаты:	T/T
Пропускная способность:	5000pcs в месяц

Подробности Информация

Описание продукта

Подробная информация

Место происхождения

Китай

Фирменное наименование

Bicheng

Сертификация

UL, ISO9001, IATF16949

Номер модели

BIC-168.V1.0

Основное вещество:

ПТФЭ керамическое стекловолокно

отсчет слоя:

Двухслойная, многослойная, гибридная печатная плата

Толщина Pcb:

10 мил (0,254 мм); 20 мил (0,508 мм), 30 мил (0,762 мм), 60 мил (1,524 мм)

Размер PCB:

≤400 мм х 500 мм

Маска припоя:

Зеленый, черный, голубой, желтый, красный etc.

Медный вес:

0.5oz (17 µm), 1oz (35µm)

Поверхностный финиш:

Обнаженная медь, HASL, ENIG, серебр погружения, олово Immersoin, OSP etc…

Выделить:

Доска PCB стеклоткани PTFE керамическая

доска PCB стеклоткани 20mil

Доска PCB стеклоткани усилителей силы

Описание продукта

Taconic RF-35A2 PCB 20 мил (0,508 мм) 30 мил (0,762 мм) 60 мил (1,524 мм) с иммерсионной золотой иммерсионной серебряной и синей маской

(Печатные платы изготавливаются на заказ, изображения и параметры приведены только для справки)

Подложка Taconic RF-35A2 имеет сверхнизкое содержание стекловолокна для достижения «лучших в своем классе» свойств вносимых потерь и однородной диэлектрической проницаемости 3,5 +/-0,05 по всему ламинату.Это тип материала усилителя мощности со сверхнизкими потерями.

Равномерное распределение керамики по всему ламинату обеспечивает чрезвычайно низкий коэффициент теплового расширения по осям X и Y.Низкий модуль и низкие значения XY CTE делают RF-35A2 привлекательным материалом для держателей микросхем в технологии поверхностного монтажа.

RF-35A2 изготавливается с использованием запатентованного многоступенчатого процесса с превосходными диэлектрическими характеристиками и отличной адгезией медного слоя. Низкий коэффициент рассеяния 0,0015 на частоте 10 ГГц обеспечивает максимальную передачу мощности, что приводит к низкому выделению тепла.

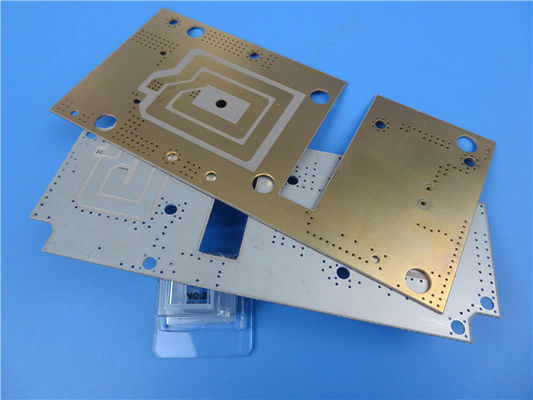

Двойной PCB PCB 20mil слоя RF-35A2 Taconic с золотом погружения 0

Преимущества:

- Материал обладает низкими потерями, что означает, что он не рассеивает много энергии в виде тепла и может поддерживать высокую целостность сигнала.

- Допуск DK +/- 0,05 гарантирует, что материал сохраняет стабильные электрические характеристики, что важно для приложений высокоскоростной связи.

- Однородный DK означает, что материал имеет одинаковые электрические свойства, что может помочь уменьшить искажение сигнала и улучшить электрические характеристики.

- Превосходная прочность на отрыв означает, что материал может поддерживать сильную адгезию между слоями, что важно для сохранения целостности и надежности печатной платы.

- Низкое влагопоглощение означает, что материал менее подвержен влиянию изменений влажности или температуры, что может помочь сохранить электрические характеристики и предотвратить повреждение печатной платы.

Возможности нашей печатной платы (RF-35A2)

Материал печатной платы:	ПТФЭ керамическое стекловолокно
Обозначение:	РФ-35А2
Диэлектрическая постоянная:	3.15
Коэффициент рассеяния	0,0015
Количество слоев:	Двухслойная, многослойная, гибридная печатная плата
Вес меди:	0,5 унции (17 мкм), 1 унция (35 мкм)
Толщина печатной платы:	10 мил (0,254 мм);20 мил (0,508 мм), 30 мил (0,762 мм), 60 мил (1,524 мм)
Толщина печатной платы:
Размер печатной платы:	≤400 мм х 500 мм
Паяльная маска:	Зеленый, черный, синий, желтый, красный и т. Д.
Чистота поверхности:	Голая медь, HASL, ENIG, иммерсионное серебро, иммерсионное олово, OSP и т. д.

Приложениями являются усилители мощности, фильтры/ответвители, высокоскоростные цифровые, пассивные компоненты, беспроводные антенны и т. д.

Типичные значения RF-35A2

Типичные значения RF-35A2
Свойство	Метод испытания	Единица	Ценить	Единица	Ценить
Дк @ 10 ГГц	МПК-650 2.5.5.5.1(изменено)		3,5		3,5
Df @ 10 ГГц	МПК-650 2.5.5.5.1(изменено)		0,0015		0,0015
Поглощение влаги	МПК-650 2.6.2.1	%	0,03	%	0,03
Пробой диэлектрика	МПК-650 2.5.6/АСТМ Д 149	кВ	59	кВ	59
Диэлектрическая прочность	АСТМ Д 149	В/мил	1000	В/мм	39 370
Объемное сопротивление	IPC-650 2.5.17.1 Разд.5.2.1(Условие влажности)	МОм/см	10^9	МОм/см	10^9
Удельное поверхностное сопротивление	IPC-650 2.5.17.1 Разд.5.2.1(Условие влажности)	Мом	10^8	Мом	10^8
Дуговое сопротивление	МПК-650 2.5.1	Секунды	242	Секунды	242
Предел прочности при изгибе(MD)	МПК-650 2.4.4	тысяч фунтов на квадратный дюйм	24	Н/мм²	165
Предел прочности при изгибе(CD)	МПК-650 2.4.4	тысяч фунтов на квадратный дюйм	15	Н/мм²	103
Предел прочности(MD)	АСТМ Д 3039	пси	16 800	Н/мм²	116
Предел прочности(CD)	АСТМ Д 3039	пси	11000	Н/мм²	75,8
Модуль для младших(MD)	АСТМ Д 3039	пси	106	Н/мм²	8343
Модуль для младших(CD)	АСТМ Д 3039	пси	106	Н/мм²	7171
Коэффициент Пуассона(MD)	АСТМ Д 3039		0,14		0,14
Коэффициент Пуассона(CD)	АСТМ Д 3039		0,1		0,1
Напряжение в перерыве(MD)	АСТМ Д 3039	%	1,6	%	1,6
Напряжение в перерыве(CD)	АСТМ Д 3039	%	1,4	%	1,4
Модуль сжатия (ось Z)	АСТМ Д 695(23°С)	тысяч фунтов на квадратный дюйм	385	Н/мм²	2650
Прочность на отрыв(1 унция ВЛП)	МПК-650 2.4.8(Тепловая нагрузка)	фунты/дюймы	12	Н/мм	2.1
Прочность на отрыв(1 унция ВЛП)	МПК-650 2.4.8.3 (150°С)(повышенная температура)	фунты/дюймы	14	Н/мм	2,5
Прочность на отрыв(1 унция ВЛП)	IPC-650 2.4.8 сек.5.2.3(Прокт. Химикаты)	фунты/дюймы	11	Н/мм	2
Плотность(Удельный вес)		г/см³	2,28	г/см³	2,28
Удельная теплоемкость	ASTM E 1269 (ДСК)(100°С)	Дж/г/К	0,99	Дж/г/К	0,99
Теплопроводность	АСТМ F 433	Вт/М*К	0,29	Вт/М*К	0,29
тд	МПК-650 2.4.24.6 2% Потеря веса	°С	528	°С	528
тд	МПК-650 2.4.24.65% потеря веса	°С	547	°С	547
КТР (х)	МПК-650 2.4.41 (>РТ - 125°С)	частей на миллион/°С	10	частей на миллион/°С	10
КТР (г)	МПК-650 2.4.41(>РТ - 125°С)	частей на миллион/°С	13	частей на миллион/°С	13
КТР (г)	МПК-650 2.4.41(>РТ - 125°С)	частей на миллион/°С	108	частей на миллион/°С	108

Двойной PCB PCB 20mil слоя RF-35A2 Taconic с золотом погружения 1
