Двойник RF-35 30mil встал на сторону Taconic плата с печатным монтажом золота погружения PCB

RF-35 30mil Double Sided Taconic PCB Immersion Gold Printed Circuit Board
RF-35 30mil Double Sided Taconic PCB Immersion Gold Printed Circuit Board RF-35 30mil Double Sided Taconic PCB Immersion Gold Printed Circuit Board

Большие изображения :  Двойник RF-35 30mil встал на сторону Taconic плата с печатным монтажом золота погружения PCB

Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: Bicheng
Сертификация: UL, ISO9001, IATF16949
Номер модели: BIC-172.V1.0
Оплата и доставка Условия:
Количество мин заказа: 1pcs
Цена: USD9.99-99.99
Упаковывая детали: Вакуум bags+Cartons
Время доставки: 8-9 рабочих дней
Условия оплаты: T/T
Поставка способности: 5000pcs в месяц
Подробное описание продукта
Толщина ПКБ: 0,8 мм ±0,1 Размер ПКБ: 120 х 60 мм = 1 вверх
Маска для сварки: Черный Шелковый экран: Белый
Вес меди: 35um ((1 унция) + пластинка TOP слой, 35um ((1 унция) + пластинка BOT слой Поверхностная отделка: Золото погружения
Выделить:

двойник 30mil встал на сторону Taconic PCB

,

PCB 120mm длинный Taconic

,

Taconic плата с печатным монтажом



RF-35 RF PCB с высоким Tg 30mil Двухсторонняя высокочастотная печатная плата покрытия погружения золото и черная сварная маска

(Корпусы печатных схем являются продуктами, изготовленными на заказ, изображение и показанные параметры предназначены только для справки)



Краткое введение

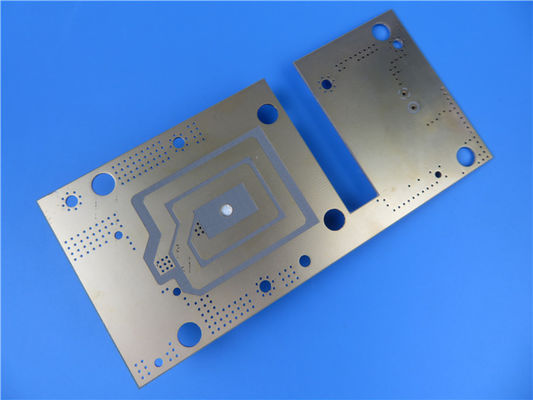

Это тип ОРКЕР (Органическая керамика) RF-35 высокочастотный ПКБ. Он построен на 30 миллилитровом ядре с 2 унциями меди на верхнем и нижнем слоях ((двусторонняя доска).Он 120 мм длиной на 60 мм шириной с погружением золото на подушкахНижний слой открыт для воздуха с золотой поверхностью, как мы видели.



Спецификации ПХБ

Размер ПКБ 120 х 60 мм = 1 вверх
Тип доски Двусторонние ПХБ
Количество слоев 2 слоя
Компоненты поверхностного монтажа Да, да.
С помощью отверстий Нет
СТРАНКОВАНИЕ слоев медь ------- 35мм ((1 унции) + пластина TOP слой
RF-35 0,762 мм
медь ------- 35um ((1 унции) + пластина BOT слой
Технологии
Минимальные следы и пространство: 70,0 мл / 7,0 мл
Минимальные / максимальные отверстия: 00,5 мм / 0,5 мм
Количество различных отверстий: 1
Количество отверстий: 8
Количество измельченных слотов: 1
Количество внутренних отрезков: 1
Управление импеданцией: - Нет.
Номер золотого пальца: 0
Материал для доски
Эпоксид стекла: RF-35 0,762 мм
Окончательная фольга внешняя: 20,0 унций
Внутренняя конечная фольга: Никаких
Окончательная высота ПХБ: 00,8 мм ± 0.1
ПЛАТИРОВАНИЕ И ПОТРЕВАНИЕ
Поверхностная отделка Золото погружения, 75%
Маска для сварки применяется: Верхний слой
Цвет маски для сварки: Черный
Тип паяльной маски: Куангшунь
Контур/резка Маршрутизация
Маркировка
Страна легенды компонента Верхний слой
Цвет легенды компонента Белый
Наименование или логотип производителя: Никаких
ВИА Плотное отверстие (PTH), минимальный размер 0,5 мм.
Оценка воспламеняемости 94В-0
Размерная толерантность
Размер контура: 0.0059"
Площадь: 0.0029"
Толерантность сверла: 0.002"
ТЕСТ 100% электрическое испытание до отправки
Тип поставляемого произведения искусства файл электронной почты, Gerber RS-274-X, PCBDOC и т.д.
ЗОНА ОБЩЕСТВОЙ По всему миру, по всему миру.




Таконические РЧ ПКБ

Помимо RF-35, в нашем магазине есть и другие типы таконических ′′RF′′ PCB, такие как RF-10 ((10mil,20mil, 25mil, 60mil и 125mil), RF-30A ((10mil, 20mil, 30mil, 40mil и 60mil), RF-35TC ((10mil, 20mil,30 миллилитров), RF-60TC ((10mil, 20mil, 30mil, 60mil и 125mil), RF-35A2 (5mil, 10mil, 20mil, 30mil и 60mil) и т. д. DK колеблется от 2,97 до 10,2 и т. д.



Применение:

Усилители мощности

Фильтры и сцепления

Пассивные компоненты



Двойник RF-35 30mil встал на сторону Taconic плата с печатным монтажом золота погружения PCB 0



ПрочиеПХБ Доступная Материальная

FR-4 Tg>135, высокий Tg>170 FR-4 (S1000-2M, TU-872 SLK, TU-768, IT-180A и т.д.)

Роджерс RO4350B, RO4003C, RO4730G3, RO4360G2, RO3003, RO3035, RO3006, RO3010, RO3210, RO3203 и т.д.

Rogers RT/duroid 5880, RT/duroid 5870, RT/duroid 6002, RT/duroid 6010, RT/duroid 6035HTC и т.д.

Роджерс ТММ4, ТММ10, Каппа 438 и т.д.

PTFE F4B (DK2).2ДК2.65ДК2.85ДК2.94DK3.0DK3.2DK3.38DK3.5ДК4.0ДК4.4ДК6.15, DK10.2)

Таконический TLX-0, TLX-9, TLX-8, TLX-7, TLX-6, TLY-5, TLY-3, RF-35TC, TLF-35, RF-60A, RF-60TC, RF-35A2 и т.д.

AD450, AD600, TC350 и т.д.

Nelco N4000, N9350, N9240

Металлический ПКБ, материал 1W/MK-3W/MK

Гибкие печатные платы



УМЕНИЕ

2500-3000 типов каждый месяц.



ЗОНА ОБЩЕСТВОЙ

Северная Америка, Океания, Юго-Восточная Азия, Восточная Европа, Африка, Латинская Америка, Западная и Южная Европа, Северная Европа, Центральная и Южная Азия, Ближний Восток.



Двойник RF-35 30mil встал на сторону Taconic плата с печатным монтажом золота погружения PCB 1
