Неэтилированное разнослоистое покрытое стекло платы с печатным монтажом e

МОК:	1PCS
Стандартная упаковка:	Вакуум bags+Cartons
Срок доставки:	8-9 рабочих дней
Способ оплаты:	T/T
Пропускная способность:	5000PCS в месяц

Подробности Информация

Описание продукта

Подробная информация

Место происхождения

КИТАЙ

Фирменное наименование

Bicheng

Сертификация

UL, ISO9001, IATF16949

Номер модели

BIC-502.V1.0

Основное вещество:

Высоко-Tg и высокая термальная эпоксидная смола надежности

Отсчет слоя:

Двойной слой, разнослоистый, гибридный PCB

Толщина PCB:

10mil (0.254mm), 15mil (0.381mm), 20mil (0.508mm), 25mil (0.635mm), 30mil (0.762mm), 62mil (1.575mm)

Размер PCB:

≤400mm x 500mm

Маска припоя:

Etc зеленого цвета, черноты, черноты Matt, голубых, Matt голубой, желтый, красный.

Медный вес:

0.5oz (17 µm), 1oz (35µm), 2oz (70µm), 3oz (105µm), 4oz (140µm), 5oz (175µm)

Поверхностный финиш:

Обнаженная медь, HASL, ENIG, OSP, олово погружения, погружение серебряные etc…

Выделить:

Неэтилированная разнослоистая плата с печатным монтажом

Плата с печатным монтажом e стеклянная покрытая

Гибридная плата с печатным монтажом PCB

Описание продукта

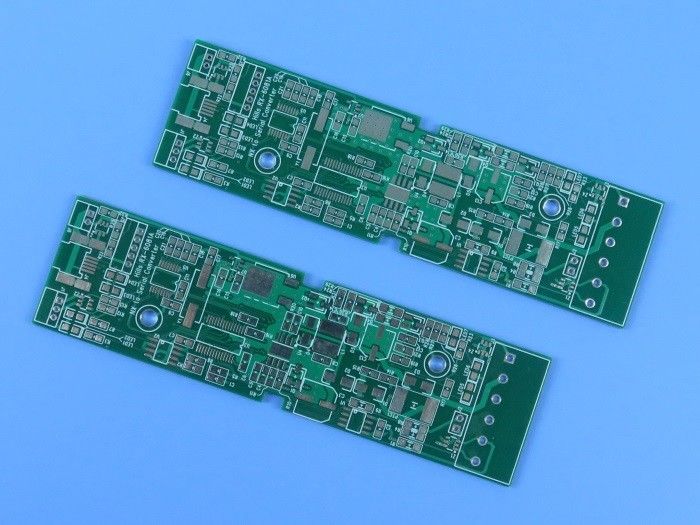

Высокая плата с печатным монтажом Tg неэтилированная разнослоистая построенная на ядре TU-768 и TU-768P Prepreg

(Платы с печатным монтажом выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)

Общее описание

TU-768/ламинат/prepreg TU-768P сделаны высококачественного сплетенного E-стекла покрытого с системой эпоксидной смолы, которая обеспечивает ламинаты с характеристикой Ультрафиолетовый-блока, и совместимостью с автоматизированным оптически процессом осмотра (AOI). Эти продукты соответствующие для доск которым нужно выдержать строгие термальные циклы, или испытать чрезмерные монтажные работы. TU-768 прокатывает экспонат превосходное CTE, главную химическую устойчивость и термическую стабильность плюс свойство сопротивления CAF.

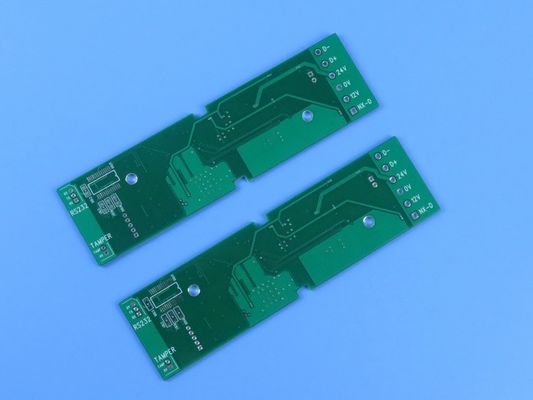

Неэтилированное разнослоистое покрытое стекло платы с печатным монтажом e 0

Главные программы

Бытовая электроника

Сервер, рабочее место

Автомобильный

Главные особенности

Неэтилированный процесс совместимый

Превосходный коэффициент теплового расширения

Свойство Анти--CAF

Главное химическое и термальное сопротивление

Флуоресцирование для AOI

Сопротивление влаги

Наша возможность PCB (TU-768)

Высокая плата с печатным монтажом Tg неэтилированная разнослоистая построенная на ядре TU-768 и TU-768P Prepreg	Высоко-Tg и высокая термальная эпоксидная смола надежности
Обозначение:	TU-768
Диэлектрическая константа:	4,3
Отсчет слоя:	Двойной слой, разнослоистый, гибридный PCB
Медный вес:	0.5oz (17 µm), 1oz (35µm), 2oz (70µm), 3oz (105µm), 4oz (140µm), 5oz (175µm)
Толщина PCB:	10mil (0.254mm), 15mil (0.381mm), 20mil (0.508mm), 25mil (0.635mm), 30mil (0.762mm), 62mil (1.575mm)
Размер PCB:	≤400mm x 500mm
Маска припоя:	Etc зеленого цвета, черноты, черноты Matt, голубых, Matt голубой, желтый, красный.
Поверхностный финиш:	Обнаженная медь, HASL, ENIG, OSP, олово погружения, погружение серебряные etc…
Технология:	HDI, через в пусковую площадку, управление импеданса, ослепляют плакировку через/похороненного через, края, BGA, отверстия etc Countsunk.

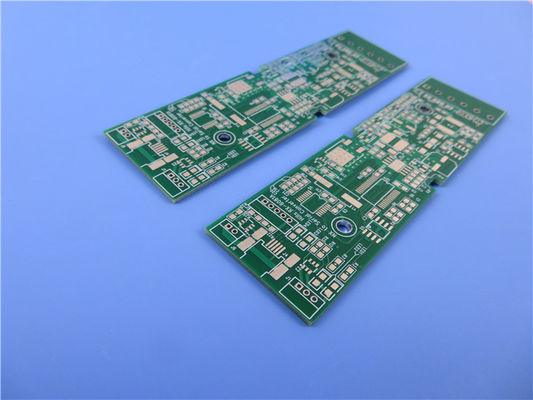

Неэтилированное разнослоистое покрытое стекло платы с печатным монтажом e 1

Типичные свойства TU-768

	Типичные значения	Подготовлять	IPC-4101 /126
Восходящий поток теплого воздуха
Tg (DMA)	190°C
Tg (DSC)	180°C		> 170°C
Tg (TMA)	170°C	E-2/105
Td (TGA)	350°C		> 340°C
X-ось CTE	11~15 ppm/°C		N/A
Y-osь CTE	11~15 ppm/°C	E-2/105	N/A
Z-ось CTE	2,70%		< 3="">
Термальный стресс, поплавок припоя, 288°C	> sec 60		> sec 10
T260	> минута 60		> минута 30
T288	> минута 20	E-2/105	> минута 15
T300	> минута 2		> минута 2
Воспламеняемость	94V-0	E-24/125	94V-0
DK & DF
Permittivity (RC 50%) @10GHz	4,3
Тангенс потери (RC 50%) @10GHz	0,018
Электрический
Permittivity (RC50%)
1GHz (SPC method/4291B)	4.4 / 4,3		< 5="">
5GHz (метод SPC)	4,3	E-2/105	N/A
10GHz (метод SPC)	4,3		N/A
Тангенс потери (RC50%)
1GHz (SPC method/4291B)	0,019 /0.018		< 0="">
5GHz (метод SPC)	0,021	E-2/105	N/A
10GHz (метод SPC)	0,023		N/A
Резистивность тома	> 1010 MΩ•см	C-96/35/90	> 106 MΩ•см
Поверхностная резистивность	> 108 MΩ	C-96/35/90	> 104 MΩ
Электрическая прочность	> 40 KV/mm		> 30 KV/mm
Диэлектрическое нервное расстройство	> 50 kV		> 40 KV
Механический
Young модуль
Направление искривления	25 GPa		N/A
Направление заполнения	22 GPa
Flexural прочность
В доль	> 60 000 psi		> 60 000 psi
Crosswise	> 50 000 psi		> 50 000 psi
Слезьте прочность, фольгу Cu RTF 1,0 oz	7~9 lb/in		> 4 lb/in
Абсорбция воды	0,18%	E-1/105+D-24/23	< 0="">
