Подробная информация о продукте:
Оплата и доставка Условия:
|
| Основное вещество: | Rogers RO4533 1.524mm | Отсчет слоя: | 2 слоя |
|---|---|---|---|
| Толщина Pcb: | 1,6 mm ±0.16 | Размер PCB: | 55 x 92mm=1up |
| Медный вес: | 1oz | Поверхностный финиш: | Золото погружения |
| Высокий свет: | доска PCB 60mil Rogers,монтажная плата золота погружения 1.6mm,Доска PCB Rogers двойного слоя |
||

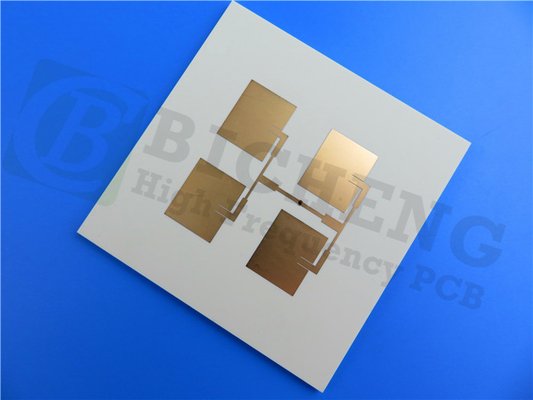

Монтажная плата золота погружения двойного слоя PCB 60mil Rogers 4533 антенны RO4533 высокочастотная
(Платы с печатным монтажом выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)
Общее описание
Это тип двойного, который встали на сторону PCB частоты коротковолнового диапазона построенного на Rogers RO4533, тип представления цены и ламинаты ранга антенны. Оно на (1.524mm) ядре 60mil с медью 1oz закончил, отсутствие маски припоя на обеих сторонах. Золото погружения на верхнем слое и нижнем слое с vias. Доски изготовлены согласно с класс 2 IPC 6012 используя поставленные данные по Gerber. Каждые 25 доск упакованы для пересылки.
Спецификации PCB
| РАЗМЕР PCB | 55 x 92mm=1up |
| ТИП ДОСКИ | Двойник встал на сторону PCB |
| Количество слоев | 2 слоя |
| Поверхностные компоненты держателя | УТВЕРДИТЕЛЬНЫЙ ОТВЕТ |
| Через компоненты отверстия | НЕТ |
| STACKUP СЛОЯ | медь ------- 0,5 oz) +plate ВЕРХНИЙ слой 17um ( |
| Rogers RO4533 1.524mm | |
| медь ------- 17um (0,5 oz) + слой СРЕДСТВА плиты | |
| ТЕХНОЛОГИЯ | |
| Минимальные трассировка и космос: | mil 10 mil/10 |
| Минимальные/максимальные отверстия: | 0,3 mm/4,0 mm |
| Количество различных отверстий: | 3 |
| Количество буровых скважин: | 159 |
| Количество филированных слотов: | 1 |
| Количество внутренних вырезов: | 2 |
| Управление импеданса: | нет |
| Номер пальца золота: | 0 |
| МАТЕРИАЛ ДОСКИ | |
| Стеклянная эпоксидная смола: | Rogers RO4533 1.524mm |
| Окончательная фольга внешняя: | 1,0 oz |
| Окончательная фольга внутренняя: | N/A |
| Окончательная высота PCB: | 1,6 mm ±0.16 |
| ПОКРЫВАТЬ И ПОКРЫВАТЬ | |
| Поверхностный финиш | Золото погружения, 91% |
| Припаяйте маску для того чтобы примениться к: | N/A |
| Цвет маски припоя: | N/A |
| Тип маски припоя: | N/A |
| CONTOUR/CUTTING | Трасса |
| МАРКИРОВКА | |
| Сторона компонентного сказания | N/A |
| Цвет компонентного сказания | N/A |
| Имя или логотип изготовителя: | N/A |
| ЧЕРЕЗ | Покрытый через отверстие (PTH), минимальный размер 0.3mm. |
| ОЦЕНКА FLAMIBILITY | 94V-0 |
| ДОПУСК РАЗМЕРА | |
| Размер плана: | 0,0059" |
| Плакировка доски: | 0,0029" |
| Допуск сверла: | 0,002" |
| ТЕСТ | Пересылка электрического теста 100% прежняя |
| ТИП ХУДОЖЕСТВЕННОГО ПРОИЗВЕДЕНИЯ, КОТОРЫЙ НУЖНО ПОСТАВИТЬ | файл электронной почты, Gerber RS-274-X, PCBDOC etc |
| ОБЛАСТЬ УВЕРЕННОГО РАДИОПРИЕМА | Всемирно, глобально. |
Типичные применения:
1. Клетчатые антенны базовой станции инфраструктуры
2. Сети антенны WiMAX
Наши преимущества
1.ISO9001, ISO14001, IATF16949, ISO13485, UL аттестовало;
2.More чем опыт PCB лет 18+ высокочастотный;
заказ количества 3.Small доступен, никакое MOQ требовал;
4.We команда страсти, дисциплина, ответственность и честность;
5.Delivery в срок: >98%, тариф жалобы клиента: <1>
6.16000㎡ мастерская, 30000㎡ вывела наружу месяц и 8000 типов месяц PCB;
возможности PCB 7.Powerful поддерживают ваши научные исследования и разработки, продажи и маркетинг;
8.IPC класс 3 класса 2/IPC
Типичные значения (RO4533, RO4534, RO4535)
| Свойство | Типичные значения | Направление | Блоки | Условие | Метод теста | ||
| RO4533 | RO4534 | RO4535 | |||||
| Диэлектрическая константа, er процесс | 3,3 ± 0,08 | 3,4 ± 0,08 | 3,44 ± 0,08 | Z | - | 10 GHz/23℃ 2,5 GHz | IPC-TM-650,2.5.5.5 |
| Коэффициент энергопотерь | 0,002 | 0,0022 | 0,0032 | Z | - | 2,5 GHz/23℃ | IPC-TM-650, 2.5.5.5 |
| 0,0025 | 0,0027 | 0,0037 | 10 GHz/23℃ | ||||
| PIM (типичное) | -157 | -157 | -157 | - | dBc | Отраженное dBm 43 подмело тоны | Анализатор Summitek 1900b PIM |
| Диэлектрическая прочность | >500 | >500 | >500 | Z | V/mil | 0,51 mm | IPC-TM-650, 2.5.6.2 |
| Сохранность формы | <0> | <0> | <0> | X, Y | mm/m (mils/дюйм) | после вытравите | IPC-TM-650, 2.4.39A |
| Коэффициент теплового расширения | 13 | 11 | 16 | X | ppm/℃ | ℃ -55 до 288 | IPC-TM-650, 2.4.41 |
| 11 | 14 | 17 | Y | ||||
| 37 | 46 | 50 | Z | ||||
| Термальная проводимость | 0,6 | 0,6 | 0,6 | - | С (m.K) | ℃ 80 | ASTM C518 |
| Абсорбция влаги | 0,02 | 0,06 | 0,09 | - | % | D48/50 | IPC-TM-650, 2.6.2.1 ASTM D570 |
| Tg | >280 | >280 | >280 | - | ℃ TMA | IPC-TM-650, 2.4.24.3 | |
| Плотность | 1,8 | 1,8 | 1,9 | - | gm/cm3 | - | ASTM D792 |
| Медная прочность корки | 6,9 (1.2) | 6,3 (1.1) | 5,1 (0,9) | - | lbs/in (N/mm) | 1 oz. Поплавок припоя столба EDC | IPC-TM-650, 2.4.8 |
| Воспламеняемость | НЕ FR | НЕ FR | V-0 | - | - | - | UL 94 |
| Неэтилированный процесс совместимый | Да | Да | Да | - | - | - | - |
