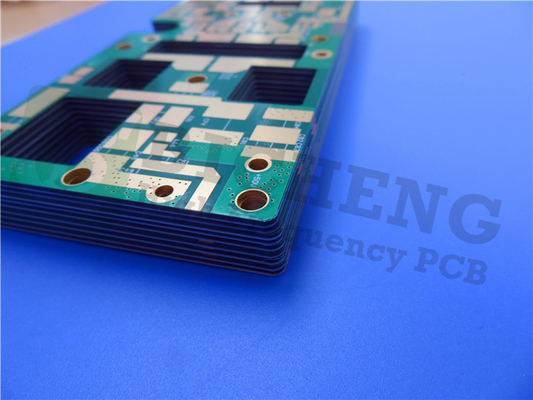

Двойник доски 10mil PCB RT5880LZ разнослоистый Rogers встал на сторону

МОК:	1pcs
цена:	USD9.99-99.99
Стандартная упаковка:	Вакуум bags+Cartons
Срок доставки:	8-9 рабочих дней
Способ оплаты:	T/T
Пропускная способность:	5000pcs в месяц

Подробности Информация

Описание продукта

Подробная информация

Место происхождения

Китай

Фирменное наименование

Bicheng

Сертификация

UL, ISO9001, IATF16949

Номер модели

BIC-191.V1.0

Основное вещество:

Уникальные смеси PTFE

Отсчет слоя:

Двойной, который встали на сторону PCB, разнослоистый PCB, гибридный PCB

Толщина Pcb:

10mil (0.254mm), 20mil (0.508mm), 50mil (1.270mm), 100mil (2.540mm)

Размер PCB:

≤400 мм х 500 мм

Маска припоя:

Зеленый, черный, голубой, желтый, красный etc.

Медный вес:

0.5oz (17 µm), 1oz (35µm)

Поверхностный финиш:

Обнаженная медь, HASL, ENIG, серебр погружения, олово погружения, OSP, покрытые червонным золотом et

Выделить:

монтажная плата 10mil Rogers

Разнослоистая плата с печатным монтажом Rogers

Доска PCB RT5880LZ Rogers

Описание продукта

PCB 10mil 20mil 50mil Rogers RT/duroid 5880LZ высокочастотный и PCB 100mil RT5880LZ

(Платы с печатным монтажом выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)

Ламинаты Rogers RT/duroid 5880LZ уникальные смеси PTFE, которые конструированы для взыскивать применения цепи stripline и микрополосковой линии. Уникальные результаты заполнителя в низкой плотности, облегченном материале для высокой эффективности и применениях веса чувствительных.

Очень низкая диэлектрическая константа равномерна от панели к панели и постоянн над широким диапазоном изменения частот. Свой низкий коэффициент энергопотерь расширяет пользу к Ku-диапазону и выше.

Особенности:

1. Самая низкая диэлектрическая константа 2,00 +/- 0,04

2. Низкий коэффициент энергопотерь выстраивая в ряд от .0021 до .0027 на 10GHz

3. Низкий коэффициент Z-оси теплового расширения на 40 ppm/°C

4. Облегченная/низкая плотность 1,4 gm/cm кв.

5. Равномерные электрические свойства над широким диапазоном изменения частот

6. Устойчивый ко всем растворителям и реагентам, горячий или холодный, нормально используемым в вытравливании или плакировке

Некоторые типичные применения:

1. Воздушнодесантное антенное устройство

2. Облегченные сети питания

3. Военные системы радиолокатора

4. Системы наведения ракеты

5. Цифровые антенны точкаые-точка радио

Двойник доски 10mil PCB RT5880LZ разнослоистый Rogers встал на сторону 0

Наша возможность PCB (RT/duroid 5880LZ)

Материал PCB:	Уникальные смеси PTFE
Обозначение:	RT/Duroid 5880LZ
Диэлектрическая константа:	2
Коэффициент энергопотерь	0,0021 10GHz
Отсчет слоя:	Двойной, который встали на сторону PCB, разнослоистый PCB, гибридный PCB
Медный вес:	0.5oz (17 µm), 1oz (35µm)
Слоистая толщина:	10mil (0.254mm), 20mil (0.508mm), 50mil (1.270mm), 100mil (2.540mm)
Размер PCB:	≤400mm x 500mm
Маска припоя:	Зеленый, черный, голубой, желтый, красный etc.
Поверхностный финиш:	Обнаженная медь, HASL, ENIG, серебр погружения, олово погружения, OSP, покрытые червонным золотом etc…

Типичное значение RT/duroid 5880LZ

Свойство	Типичное значение RT/duroid® 5880LZ	Направление	Блоки	Условие	Метод теста
Диэлектрическая константа er, процесс	2,00 ± 0,04	Z		10 GHz/23°C	IPC-TM-650, 2.5.5.5
Диэлектрическая константа er, дизайн	2,00	Z		8 GHz - 40 GHz	Метод длины дифференциального участка
Коэффициент энергопотерь, загорает	Тип: 0,0021 Макс: 0,0027	Z		10GHz/23°C	IPC-TM-650, 2.5.5.5
Термальный коэффициент диэлектрической константы, er	+20	Z	ppm/°C	-50°C к 150°C 10GHz	IPC-TM-650, 2.5.5.5
Резистивность тома	1,74 X 10^7		Mohm•см	C-96/35/90	IPC-TM-650, 2.5.17.1
Поверхностная резистивность	2,08 X 10^6		Mohm	C-96/35/90	IPC-TM-650, 2.5.17.1
Электрическая прочность	40		KV	D48/50	IPC-TM-650, 2.5.6
Сохранность формы	-0,38	X, Y	%		IPC-TM-650, 2.4.39A
Абсорбция влаги	0,31		%	24 hours/23°C	IPC-TM-650, 2.6.2.1
Термальная проводимость	0,33	Z	W/m/°K	80°C	ASTM C518
Коэффициент теплового расширения	54, 47 40	X, Y Z	ppm/°C	0 к 150°C	IPC-TM-650, 2.4.41
Дегазация
TML	0,01		%		ASTM E-595
CVCM	0,01
WVR	0,01
Плотность	1,4		gm/cm^3		ASTM D792
Медная корка	>4,0		pli		IPC-TM-650, 2.4.8
Воспламеняемость	V-O				UL 94
Неэтилированный процесс совместимый	УТВЕРДИТЕЛЬНЫЙ ОТВЕТ

Двойник доски 10mil PCB RT5880LZ разнослоистый Rogers встал на сторону 1
