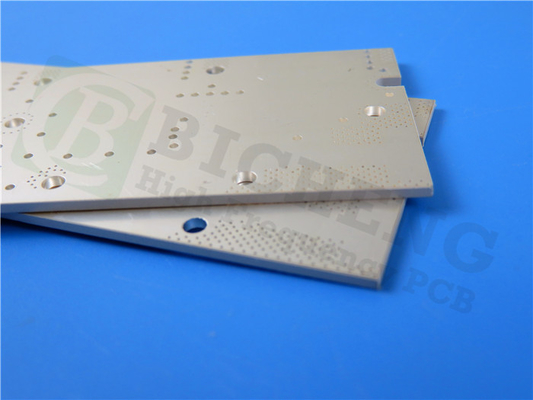

Высокочастотная печатная плата Rogers DiClad 88020мил 30мл 60мл с золотом, оловом и серебром
(Печатные платы изготавливаются на заказ, изображения и параметры приведены только для справки)
Краткое введение
Печатные платы Rogers DiClad 880 представляют собой армированные тканым стекловолокном композиты на основе ПТФЭ (без керамических наполнителей), которые обеспечивают более низкие диэлектрическую проницаемость и коэффициент рассеяния за счет использования меньшего количества слоев тканого стекловолокна и более высокого содержания ПТФЭ.Их значения DK и DF аналогичны RT/duroid 5880.
Диэлектрическая постоянная печатных плат регулируется путем точного контроля соотношения смеси тканого стекловолокна и ПТФЭ.Чем больше стекловолокна, тем больше диэлектрическая проницаемость, однако стабильность размеров лучше.Тканое стекловолокно в платах уложено в одном направлении, чтобы обеспечить постоянство характеристик в направлении XY.Из-за использования тканого армирования из стекловолокна стабильность размеров лучше, чем у RT/duroid 5880 и RT/duroid 5870 в направлении XY, но их коэффициент теплового расширения в направлении оси Z выше.
Типичные свойства DiClad 880
| Свойство | Метод испытания | Состояние | ДиКлад 880 |
| Диэлектрическая проницаемость при 10 ГГц | МПК ТМ-650 2.5.5.5 | С23/50 | 2.17, 2.20 |
| Диэлектрическая проницаемость при 1 МГц | МПК ТМ-650 2.5.5.3 | С23/50 | 2.17, 2.20 |
| Коэффициент рассеивания при 10 ГГц | МПК ТМ-650 2.5.5.5 | С23/50 | 0,0009 |
| Коэффициент рассеивания при 1 МГц | МПК ТМ-650 2.5.5.3 | С23/50 | 0,0008 |
| Термический коэффициент Er (ppm/°C) | МПК ТМ-650 2.5.5.5 Адаптированный |
от -10°С до +140°С | -160 |
| Прочность на отрыв (фунты на дюйм) | МПК ТМ-650 2.4.8 | После термического стресса | 14 |
| Объемное удельное сопротивление (МОм-см) | МПК ТМ-650 2.5.17.1 | С96/35/90 | 1,4 х 109 |
| Удельное поверхностное сопротивление (МОм) | МПК ТМ-650 2.5.17.1 | С96/35/90 | 2,9 х 106 |
| Дуговое сопротивление | ASTM D-495 | Д48/50 | >180 |
| Модуль упругости при растяжении (кфунт/кв. дюйм) | ASTM D-638 | А, 23°С | 267, 202 |
| Прочность на растяжение (кфунт/кв. дюйм) | ASTM D-882 | А, 23°С | 8.1, 7.5 |
| Модуль сжатия (кфунт/кв. дюйм) | АСТМ D-695 | А, 23°С | 237 |
| Модуль упругости при изгибе (кфунт/кв. дюйм) | ASTM D-790 | А, 23°С | 357 |
| Пробой диэлектрика (кВ) | ASTM D-149 | Д48/50 | >45 |
| Плотность (г/см3) | ASTM D-792 Метод А | А, 23°С | 2,23 |
| Впитывание воды (%) | МИЛ-S-13949H 3.7.7 МПК ТМ-650 2.6.2.2 |
Е1/105 + Д24/23 | 0,02 |
| Коэффициент теплового | МПК ТМ-650 2.4.24 | от 0°С до 100°С | |
| Расширение (частей на миллион/°C) | Меттлер 3000 | ||
| Ось X | термомеханический | 25 | |
| Ось Y | Анализатор | 34 | |
| Ось Z | 252 | ||
| Теплопроводность (Вт/мК) | АСТМ Е-1225 | 100°С | 0,261 |
| Дегазация | НАСА SP-R-0022A | 125°C, ≤ 10-6 торр | |
| Общая потеря массы (%) | Максимум 1,00% | 0,01 | |
| Собраны летучие | Максимум 0,10% | 0,01 | |
| Конденсируемый материал (%) | |||
| Восстановление водяного пара (%) | 0,01 | ||
| Видимый конденсат (±) | НЕТ | ||
| Воспламеняемость Файл UL E 80166 | UL 94 Вертикальное сжигание IPC TM-650 2.3.10 | С48/23/50, Е24/125 | Соответствует требованиям UL94-V0 |
Функции:
1. Чрезвычайно низкий тангенс угла потерь на уровне 0,0009
2. Отличная стабильность размеров
3. Равномерность характеристик продукта
Преимущества:
1. Электрические свойства очень однородны на разных частотах.
2. Стабильные механические характеристики
3. Отличная химическая стойкость
Типичные области применения:
1. Коммерческие сети с фазированной решеткой
2. Цифровые радиоантенны
3. Фильтры, ответвители, МШУ
4. Антенны базовых станций с низкими потерями
5. Военные радиолокационные сети
6. Системы наведения ракет
Возможности нашей печатной платы (DiClad 880)
| Материал печатной платы: | Армированные стекловолокном композиты на основе ПТФЭ |
| Обозначение: | ДиКлад 880 |
| Диэлектрическая постоянная: | 2,20 (10 ГГц) |
| Коэффициент рассеяния | 0,0009 (10 ГГц) |
| Количество слоев: | Двухсторонняя печатная плата, многослойная печатная плата, гибридная печатная плата |
| Вес меди: | 1 унция (35 мкм), 2 унции (70 мкм) |
| Толщина диэлектрика | 20 мил (0,508 мм), 30 мил (0,762 мм), 60 мил (1,524 мм) |
| Размер печатной платы: | ≤400 мм х 500 мм |
| Паяльная маска: | Зеленый, черный, синий, желтый, красный и т. Д. |
| Чистота поверхности: | Голая медь, HASL, ENIG, иммерсионное серебро, иммерсионное олово, OSP, чистое золото и т. Д. |
Наши преимущества
1. Инженерный дизайн предотвращает возникновение проблем на этапе подготовки производства;
2. ISO9001, ISO14001, ISO13485, фабрика-производитель, сертифицированная UL;
3. Инспекция АОИ;
4. Мощные возможности печатных плат поддерживают ваши исследования и разработки, продажи и маркетинг;
5. Своевременная доставка выше, чем 98% своевременной доставки;
6. Платы HDI любого уровня;
7. Мастерская 16000㎡;Производительность 30000㎡ в месяц;8000 видов печатных плат в месяц;
8. Быстрая проверка CADCAM и бесплатное предложение печатных плат;
9. Разнообразный способ доставки: FedEx, DHL, TNT, EMS;
10. Нет MOQ, низкая стоимость прототипов и малых тиражей;
